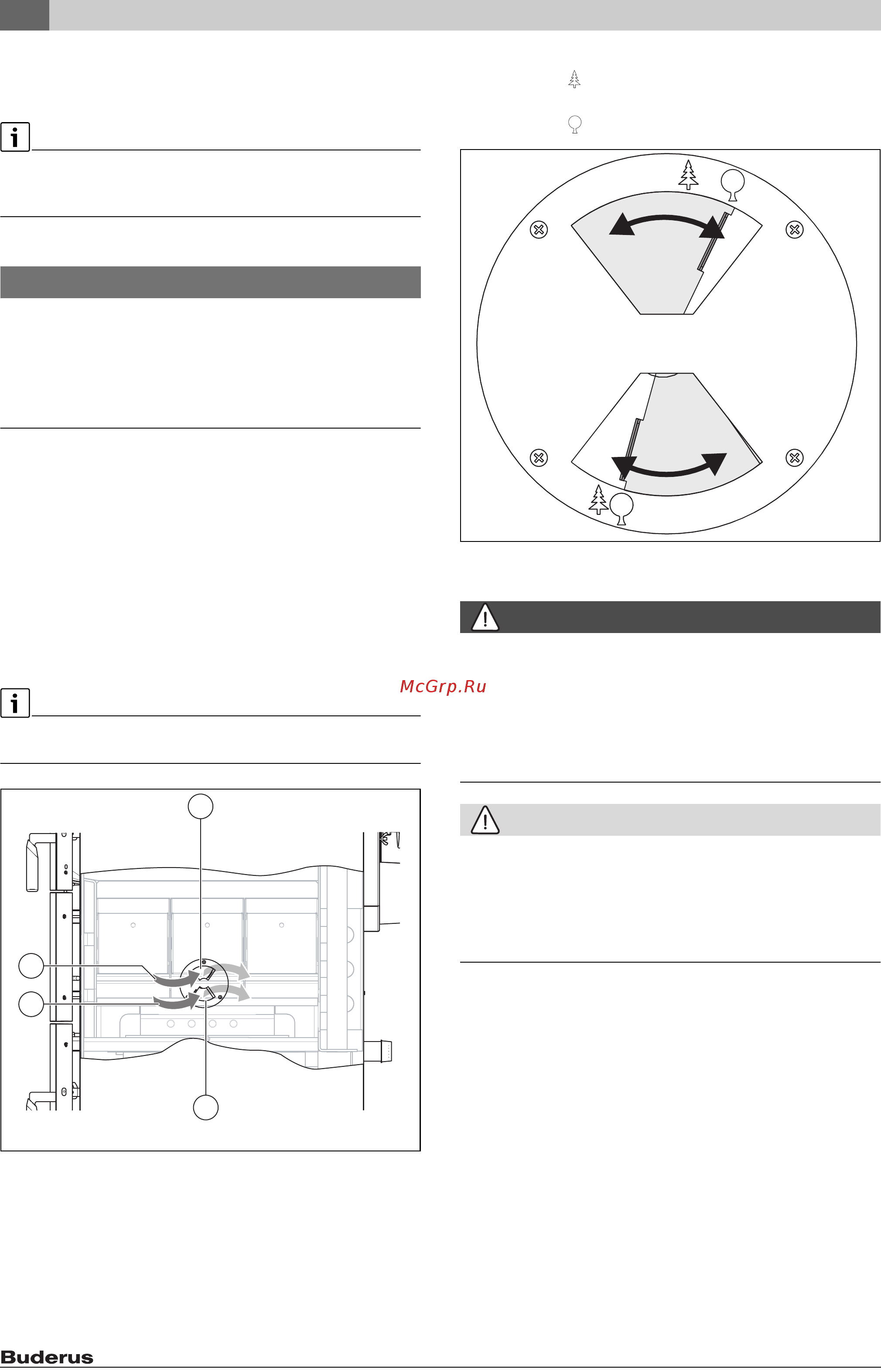

7 Монтаж
Logano – 6720830623 (2015/01)
16
горения. Свободная и не перекрываемая площадь отверстия для
свежего воздуха должна быть не менее 10 дм
2
на 10 кВт
установленной мощности котла.
Котёл всасывает воздух, необходимый для горения, из окружающей
среды. Котёл можно устанавливать и эксплуатировать только в
хорошо проветриваемых помещениях ( глава 6.1, страница 12)!
7.6.1 Воздух для горения
УВЕДОМЛЕНИЕ:
Возможно повреждение оборудования из-за неправильных
настроек!
Неправильно отрегулированные заслонки первичного и вторичного
воздуха может привести к перегреву и повреждению котла.
▶ Отрегулируйте заслонки первичного и вторичного воздуха в
зависимости от вида топлива котла.
Подача воздуха в котёл разделена на 2 независимые области
первичного и вторичного воздуха.
Качество горения зависит от правильной регулировки воздушных
заслонок.
Первичный воздух ( рис. 15, [4]) напрямую связан с мощностью
котла. Первичный воздух подаётся через боковые заслонки [1].
Вторичный воздух [3] влияет на качество горения. Он попадает
через боковые заслонки [2] и воздушный канал непосредственно в
фурму.
▶ Отрегулируйте заслонки первичного и вторичного воздуха в
зависимости от породы древесины.
Чтобы гарантировать подачу воздуха и горение, всегда должен
обеспечиваться достаточный напор (тяга в дымовой трубе).
Рис. 15 Подача воздуха для горения
[1] Заслонка первичного воздуха
[2] Заслонка вторичного воздуха
[3] Вторичный воздух (через фурму)
[4] Первичный воздух (через топочную камеру)
Регулирование воздушных заслонок
Воздушные заслонки нужно регулировать в зависимости от
используемой древесины (твердых или мягких пород).
При использовании древесины мягких пород:
▶ Установите на .
При использовании древесины твердых пород:
▶ Установите на .
Рис. 16 Пример регулировки воздушных заслонок
7.6.2 Подсоединение к дымовой трубе
OПACHO:
Угроза для жизни из-за неправильного подключения отвода
дымовых газов!
При неправильном подключении отвода дымовых газов возможно
попадание горячих и дымовых газов в окружающую атмосферу.
▶ Убедитесь, что расчеты дымового тракта и подключение к
системе отвода дымовых газов выполняются только
квалифицированными специалистами.
BHИMAHИE:
Повреждение установки вследствие недостаточного напора в
системе отвода дымовых газов!
▶ Обеспечьте необходимую тягу, указанную в технических
характеристиках.
▶ Для ограничения максимального напора установите
ограничитель тяги/регулятор тяги.
1
2
4
3
0010005691-001
0010005631-001
