15 Приложение
Logano S131-15 H – 6720842501 (2015/05)
28

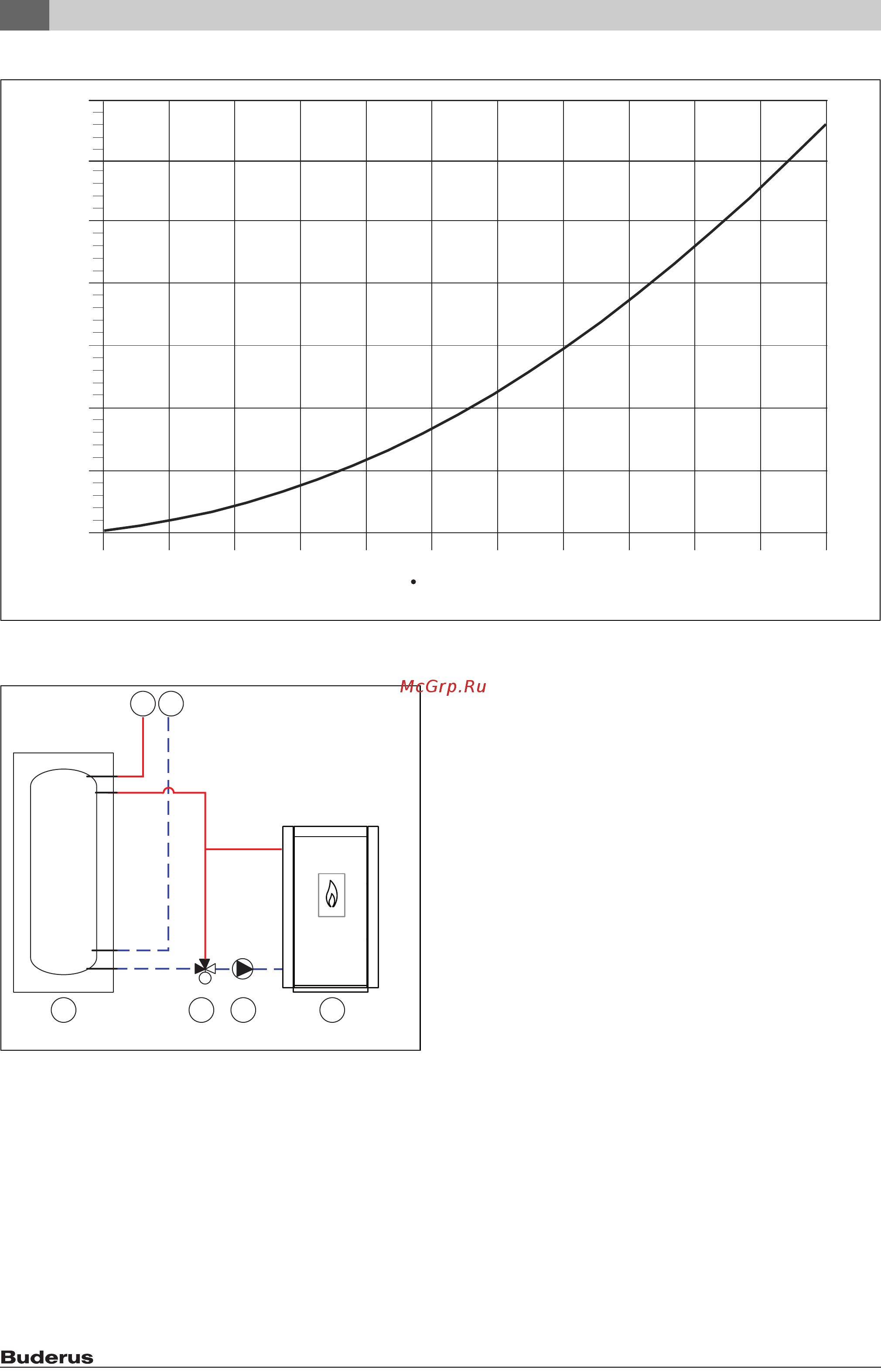

15.3 График гидравлического сопротивления
Рис. 33 Гидравлическое сопротивление (потери давления) в зависимости от объёмного расхода
15.4 Пример отопительной системы
Рис. 34 Пример установки с повышением температуры обратной
линии и с баком-накопителем
[1] Подающая линия системы отопления
[2] Обратная линия системы отопления
[3] Напольный котёл
[4] Насос повышения температуры обратной линии
(загрузочный насос бака-накопителя)
[5] Смесительный клапан повышения температуры обратной
линии с термическим датчиком
[6] Бак-накопитель
0,10
0
5
10
15
20
25
30
35
0,50
0,75
1,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00
∆P [mbar]
Q [m
3
/h]
0010005387-002
2
3
1
6 45
0010006543-001
