8 Монтаж
Logano S131-15 H – 6720842501 (2015/05)
14
Такая установка предотвращает образование извести в
предохранительном теплообменнике. Термическая защита
монтируется между подачей охлаждающей воды и входом в
теплообменник (охлаждающий змеевик).
Подающая и обратная линии предохранительного теплообменника
выбираются свободно. Охлаждающая вода должна отводиться
через слив ( рис. 14, [5]).
Чтобы контролировать работу термической защиты, направьте слив
в открытую воронку.
В странах, где не действует стандарт ЕС EN 303-5, мы настоятельно
рекомендуем установить термическую защиту с
предохранительным теплообменником. Она снижает риск
перегрева котла и, таким образом, опасность повреждения
оборудования и травмирования людей.
Термическая защита вместе с предохранительным
теплообменником гарантирует надёжный отвод избыточного тепла
без дополнительных затрат электроэнергии. Таким образом котёл
защищается от перегрева. Термическая защита должна быть
подключена к общественной водопроводной сети. Минимальное
давление охлаждающей воды для термической защиты 2,0 бар
(максимальное – 6,0 бар). Объёмный расход должен быть не менее
11 л/мин. Температура охлаждающей воды должна быть ниже
15 °C. На подаче и сливе охлаждающей воды нельзя устанавливать
запорную арматуру. Слив охлаждающей воды должен быть хорошо
виден.
▶ Смонтируйте погружную гильзу (из комплекта термической
защиты) для датчика термической защиты ( рис. 14, [3]).
▶ Подключите предохранительный теплообменник согласно
гидравлической схеме с устройством термической защиты
(дополнительное оборудование).

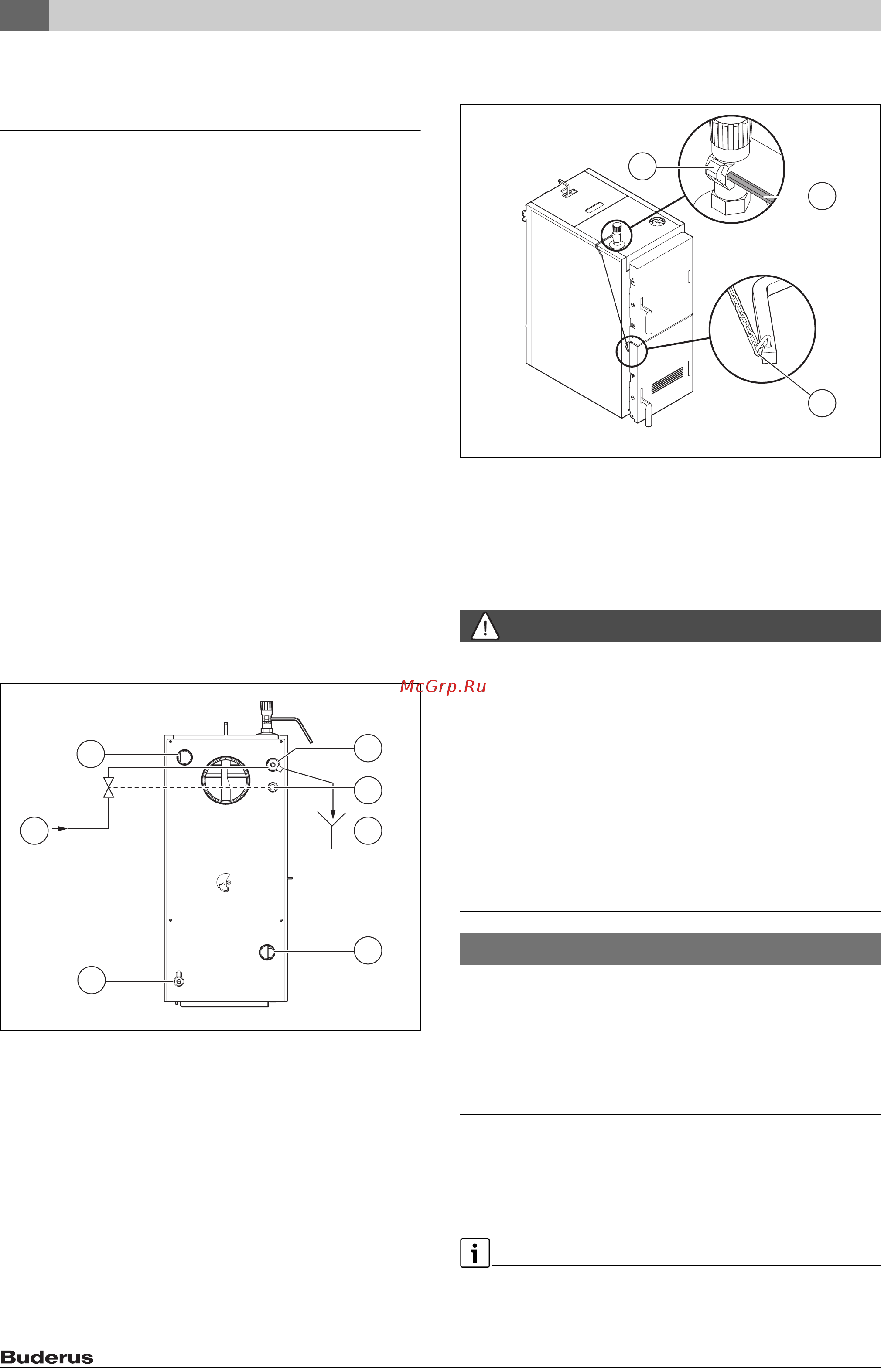

Рис. 14 Подключение предохранительного теплообменника
[1] Подающая линия
[2] Предохранительный теплообменник
[3] Точка измерения термической защиты
[4] Слив
[5] Обратная линия
[6] Слив воды
[7] Подача охлаждающей воды
▶ Мы рекомендуем установить фильтр на линии охлаждающей
воды перед термической защитой.
8.6 Монтаж регулятора горения
▶ Смонтируйте регулятор горения с уплотнением так, чтобы
отверстие для конуса находилось сверху.
▶ Установите 30 °C на регуляторе горения.
▶ Смонтируйте на регуляторе горения рычаг с конусом.
▶ Зафиксируйте конус винтом M5.
Рис. 15 Монтаж регулятора горения
[1] Конус
[2] Рычаг
[3] Цепь
8.7 Подача воздуха для горения и подключение для
дымовых газов
OПACHO:
Возможно повреждение оборудования и/или травмирование
персонала вплоть до угрозы для жизни из-за недостатка воздуха
для горения!
Из-за недостатка воздуха для сгорания топлива возможно
засмоливание дымоходов и образование ядовитого полукоксового
газа.
▶ Устанавливайте и эксплуатируйте котёл только в помещениях с
постоянным хорошим проветриванием.
▶ Обеспечьте достаточное поступление свежего воздуха через
вентиляционные отверстия в наружной стене.
▶ Не перекрывайте отверстия притока свежего воздуха.
▶ Предупредите потребителя о том, что отверстия притока свежего
воздуха должны всегда оставаться открытыми.
УВЕДОМЛЕНИЕ:
Возможно повреждение оборудования агрессивными
веществами в приточном воздухе!
Присутствие в приточном воздухе галогеносодержащих
углеводородов, соединений хлора и фтора ведёт при сгорании к
интенсивной коррозии котла.
▶ Не допускайте эксплуатацию с приточным воздухом,
содержащим агрессивные вещества.
Помещение для установки оборудования должно граничить с
наружной стеной, чтобы обеспечивать прямую подачу воздуха для
горения. Свободная и не перекрываемая площадь отверстия для
свежего воздуха должна быть не менее 10 дм
2
на 10 кВт
установленной мощности котла.
Котёл всасывает воздух, необходимый для горения, из окружающей
среды. Котёл можно устанавливать и эксплуатировать только в
0010006528-001
MV
EL
VK
RK
7
1
5
2
6
3
4
0010006531-001
2
1
3
