8 Монтаж
Logano S131-15 H – 6720842501 (2015/05)
15
хорошо проветриваемых помещениях ( глава 7.1, страница 11)!
8.7.1 Подсоединение к дымовой трубе
OПACHO:
угроза для жизни из-за неправильного подключения отвода
дымовых газов!
При неправильном подключении отвода дымовых газов возможно
попадание горячих и дымовых газов в окружающую атмосферу.
Убедитесь, что расчеты дымового тракта и подключение к
системе отвода дымовых газов выполняются только
квалифицированными специалистами.
BHИMAHИE:
Повреждение установки вследствие недостаточного напора в
системе отвода дымовых газов!
Обеспечьте необходимый напор, указанный в технических
характеристиках.
Для ограничения максимального напора установите
ограничитель тяги/регулятор тяги.
Хорошая тяга в системе отвода дымовых газов является основным
условием правильной работы котла. Она существенно влияет на
мощность и экономичность котла. При подключении отвода
дымовых газов учтите следующее:
Подключение котла должно выполняться в соответствии с
местными правилами строительного надзора и по согласованию
с разрешающими органами.
Подключайте котёл только к системе отвода дымовых газов с
достаточной тягой ( таблица 12 27).
Для расчёта отвода дымовых газов используйте весовой поток
дымовых газов при общей номинальной
теплопроизводительности (действительная высота дымовой
трубы считается от места входа дымовых газов в дымовую
трубу).
При расчете учитывайте все условия монтажа, место установки,
исполнение дымовой трубы, используемое топливо и прочие
сведения.
Котёл должен подключаться только к нечувствительной к влаге и
рассчитанной на высокие температуры дымовой трубе. На
рис. 16 ( стр. 15) показано правильное исполнение отвода
дымовых газов с регулятором подачи дополнительного воздуха.
При монтаже отвода дымовых газов учитывайте следующее:
Монтируйте подсоединение к дымовой трубе с люком для
чистки.
Крепите соединительный участок к котлу.
Прокладывайте соединительный участок кратчайшим путём с
подъёмом к дымовой трубе.
Старайтесь избегать поворотов, особенно с углом 90°.
Неизбежные повороты делайте с углом от 10 ° до 45 °.
Крепите винтами или заклепками и при необходимости
подоприте соединительные участки.
Данные в следующей таблице являются только ориентировочными
значениями. Фактическая тяга зависит от множества факторов
(например, от диаметра, высоты, сопротивления, шероховатости
внутренних поверхностей дымовой трубы, разности температур
дымовых газов и наружного воздуха).
Таб. 9 Рекомендуемая минимальная высота дымовой трубы

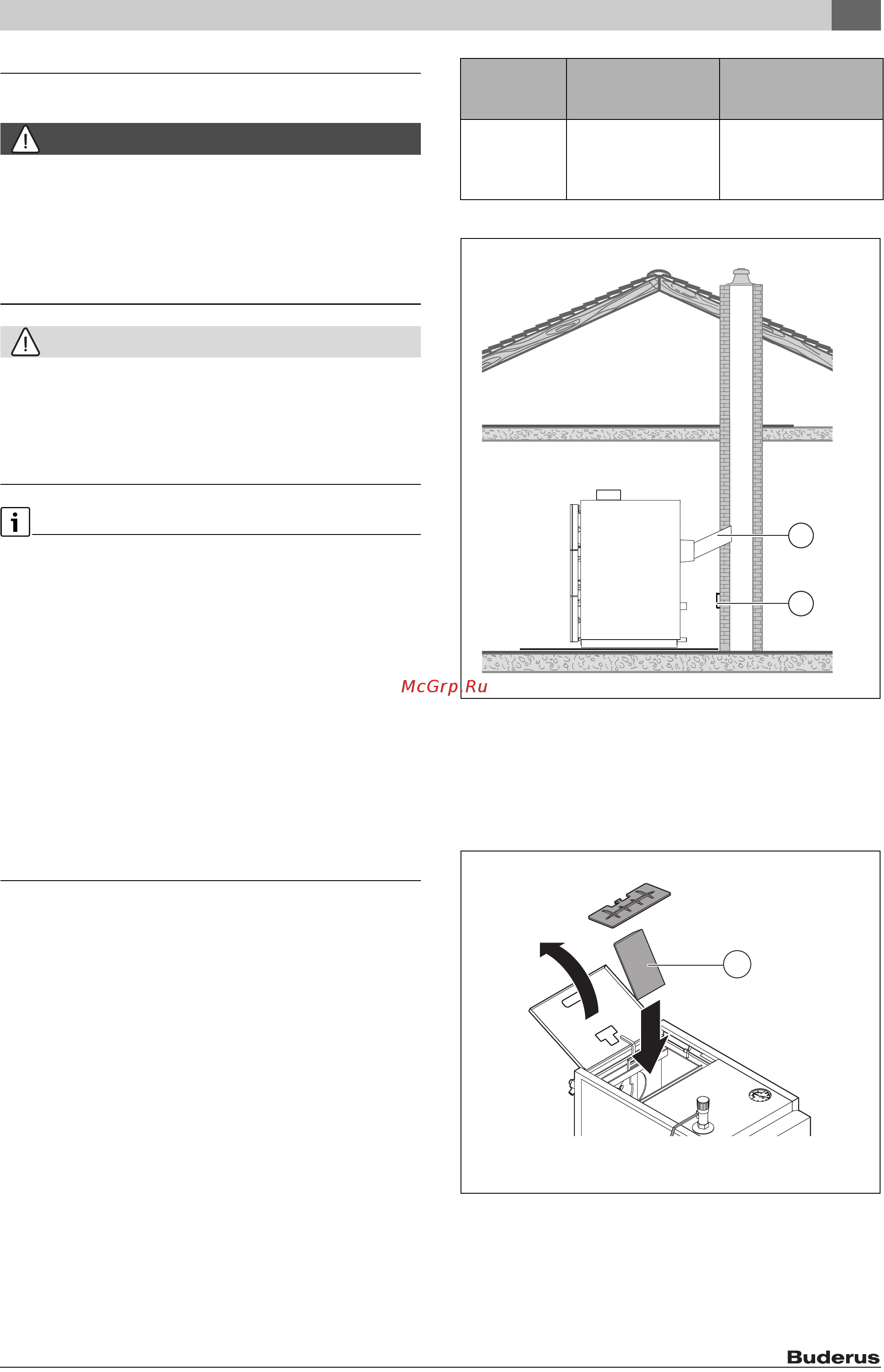

Рис. 16 Подсоединение к дымовой трубе
[1] Подсоединение к дымовой трубе
[2] Регулятор подачи дополнительного воздуха в стенке дымовой
трубы
8.7.2 Установка решёток и укладка камней топочной камеры
Уложите камни топочной камеры в котёл.
Рис. 17 Укладка камней топочной камеры
[1] Камни топочной камеры
Мощность
котла
[кВт]
Диаметр дымовой
трубы
[мм]
Минимальная высота
[м]
15 160
180
200
250
6
6
6
6
2
1
0010004657-001
0010006660-001
1
