2
Информация об оборудовании
Logano G221 – 6 720 801 320 (2012/07)
8
2.8 Описание оборудования
Logano G221... - это твердотопливный котёл,
вырабатывающий тепло от сжигания кокса.
Другие разрешённые виды топлива см. в главе 3 на
стр. 15.
Основные части котла:
• Рычаг дымовой заслонки [1]
• Загрузочная дверца [2]
• Регулировка подачи вторичного воздуха со
смотровым отверстием [3]
• Зольная дверца [4]
• Термоманометр [5]
• Регулятор горения [6]
• Воздушная заслонка [7]
Загрузочная дверца [2] предназначена для
заполнения топочной камеры топливом.
Топочная камера передаёт производимое тепло
воде, циркулирующей в системе отопления.
Регулятор давления [6] связан цепью с воздушной
заслонкой [7]. Он регулирует подачу воздуха в
котёл. Чем горячее котёл, тем больше
закрывается воздушная заслонка, чтобы не было
превышения заданной температуры котловой
воды.
За зольной дверцей [4] находится зольный ящик.
Котёл обложен изоляционным материалом и
покрыт облицовкой, которые препятствуют
потерям тепла с излучением и остыванию котла в
режиме ожидания.
Термоманометр показывает температуру в котле и
давление воды.

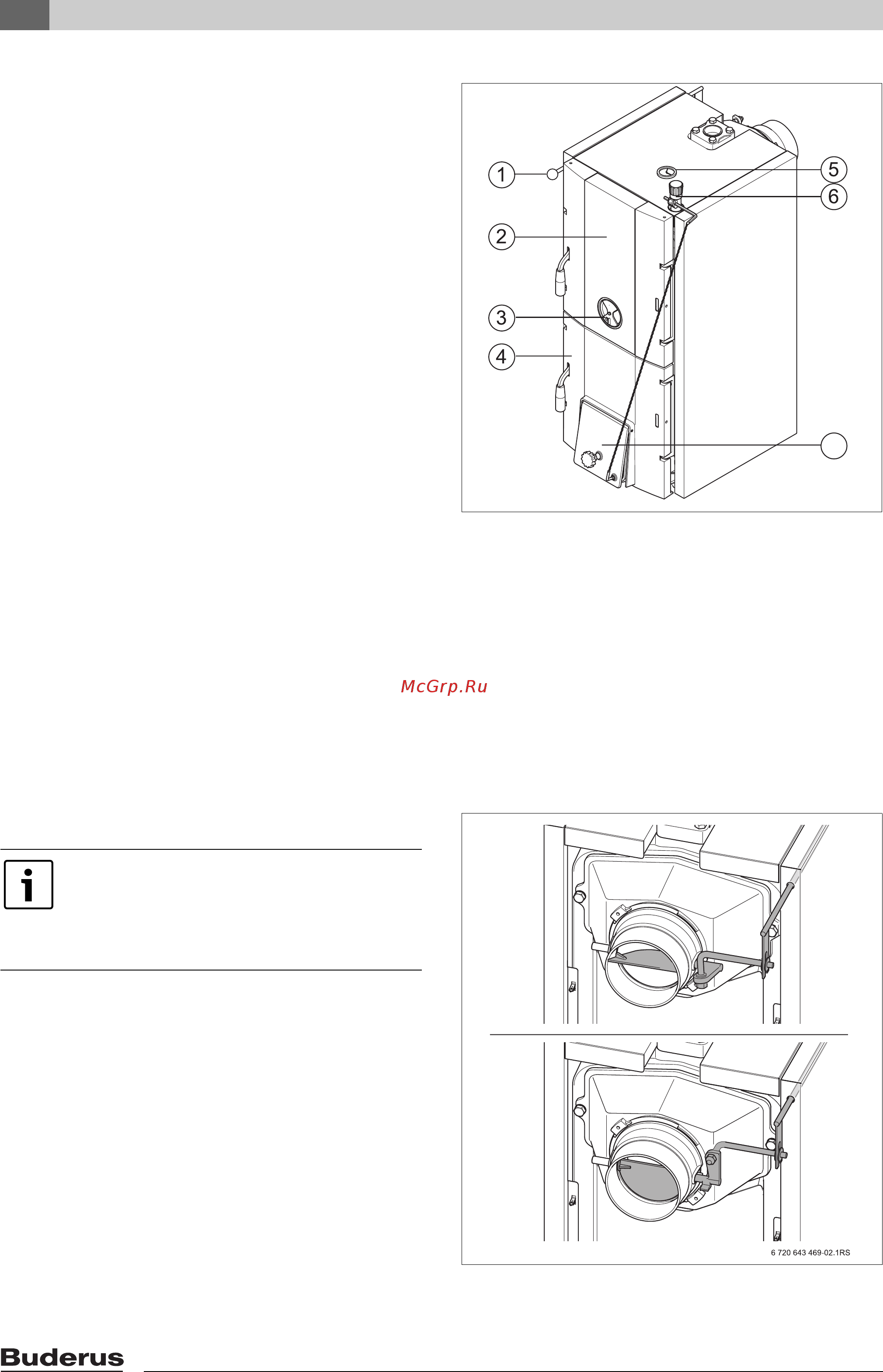

Рис. 1 Общий вид котла
Дымовая заслонка
Дымовую заслонку открывают при розжиге
холодного котла или при плохой тяге в дымовой
трубе (Æ верхний рис. 2). Благодаря этому горячие
дымовые газы быстрее выходят в дымовую трубу,
что создаёт в ней лучшую тягу.
В нормальном режиме и при достаточной тяге в
дымовой трубе заслонка должна быть частично
закрыта (Æ нижний рис. 2). Таким образом
возникают меньшие потери при остывании через
дымовую трубу.
Рис. 2 Дымовая заслонка (вверху открыта;
внизу закрыта)
Котёл всасывает воздух, необходимый
для горения, из окружающей среды.
Котёл можно устанавливать и
эксплуатировать только в помещениях
с постоянной вентиляцией.
7
6 720 643 469-01.2T
