5
Монтаж
Logano G221 – 6 720 801 320 (2012/07)
22

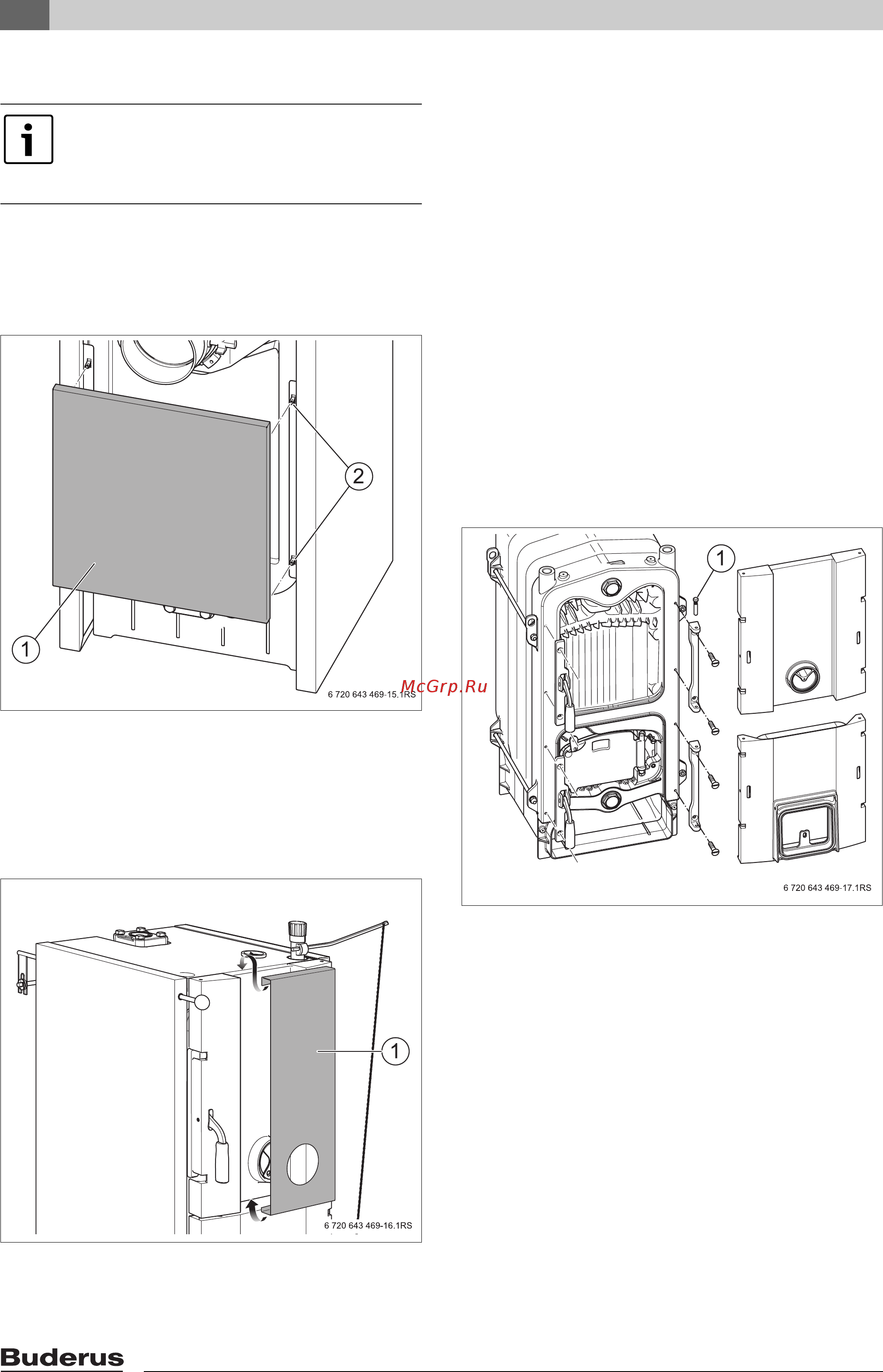

5.2.7 Установка задней панели
B Разместите заднюю панель с вложенной
теплоизоляцией на штифтах между двумя
боковыми стенками.
B "Защёлкните" заднюю панель [1] на
фиксирующих штифтах.
Рис. 18 Установка задней панели
1 Задняя панель
2 Фиксирующие штифты
5.2.8 Установка передней панели
B Вставьте панель [1] сверху и снизу на
загрузочной дверце.
Рис. 19 Установка передней панели
1 Передняя панель
5.3 Изменение стороны навески
двери
На заводе дверцы котла монтируются с правой
навеской. Для удобства открытия дверей на месте
эксплуатации, можно изменить навеску на левую
сторону. Для этого потребуются две новые
пружины и четыре новых пальца (заказываются
отдельно).
B Снимите переднюю панель.
B Высверлите распорный штифт (сверло 4 – 5 мм).
B Демонтируйте ручку.
B Выбейте штифт из шарнирного кронштейна.
B Демонтируйте шарнирный кронштейн и
замыкающую планку.
B Переверните шарнирный кронштейн и
замыкающую планку на 180° градусов и
смонтируйте их на левой стороне.
B Смонтируйте дверь на левой стороне в обратной
последовательности.
Рис. 20 Изменение стороны навески двери
1 Штифт шарнирного кронштейна
Чтобы не повредить окраску задней
панели, мы рекомендуем
устанавливать её после выполнения
гидравлических соединений.
