5
Монтаж
Logano G221 – 6 720 801 320 (2012/07)
21
5.2.5 Соединение регулятора горения
с воздушной заслонкой
B Установите регулятор давления при 30 °C на
красную полоску.
B Вставьте конус [1] под красной меткой в
регулятор давления.
B Вставьте шестигранную тягу [2] в отверстие
стопорного винта.
Подсоединение цепи должно стоять немного
назад.
B Закрепите шестигранную тягу [2] стопорным
винтом на регуляторе горения.

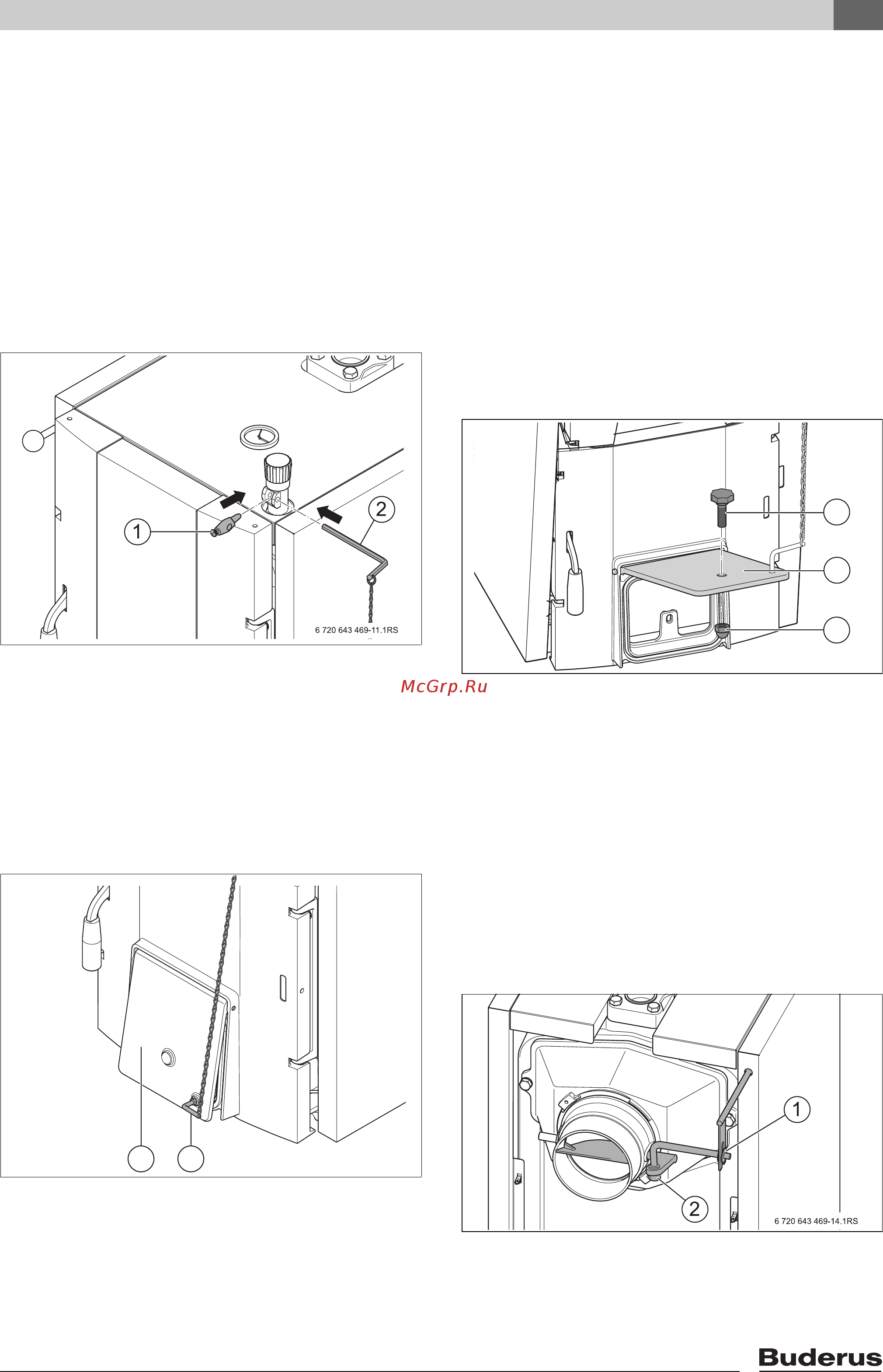

Рис. 14 Соединение регулятора горения с
воздушной заслонкой
1 Конус со стопорным винтом M5
2 Шестигранная тяга
B Закрепите угловую тягу [2] на воздушной
заслонке [1] зольной дверцы.
B Установите угол горизонтально.
B Соедините угловую тягу [2] и шестигранную тягу
цепью (входит в комплект поставки).
Рис. 15 Монтаж цепи регулятора и регулировка
воздушной заслонки
1 Воздушная заслонка
2 Угловая тяга
B Установите регулировочный винт [1] на
воздушной заслонке [2].
B Заверните колпачковую гайку [3] на
регулировочный винт с внутренней стороны
воздушной заслонки.
B Выставьте регулировочным винтом [1]
воздушную заслонку так, чтобы она была
приоткрыта с зазором 5 мм.
B Подберите длину цепи так, чтобы она соединяла
регулятор горения и угловую тягу без
натяжения.
B Зафиксируйте цепь регулятора винтом M5.
B Учтите, если устанавливать регулятор давления
на более высокую температуру, то воздушная
заслонка открывается.
Рис. 16 Установка регулировочного винта
1 Регулировочный винт
2 Воздушная заслонка
3 Колпачковая гайка
5.2.6 Соединение тяги с дымовой заслонкой
B Вставьте рычаг дымовой заслонки в продольное
отверстие тяги. Для этого временно отверните
гайку.
Продольное отверстие должно находиться
между двумя шайбами.
B Подвигайте тягу и проверьте работу дымовой
заслонки в патрубке дымовых газов.
B Установите гайку.
Рис. 17 Сборка тяги дымовой заслонки
1 Шайба
2 Гайка
6 720 643 469-12.2T
1
2
6 720 643 469-13.2T
1
3
2
