Монтаж

Logano G221 – 6 720 801 320 (2012/07)

5.2.3 Монтаж боковых стенок

Порядок монтажа левой и правой стенок

одинаковый.

B Навесьте боковые стенки [1] с вложенной

теплоизоляцией [3] на фиксирующие штифты

кронштейнов [2].

B Выровняйте боковые стенки по передней

стороне и закрепите гайками с шайбами на

кронштейне.

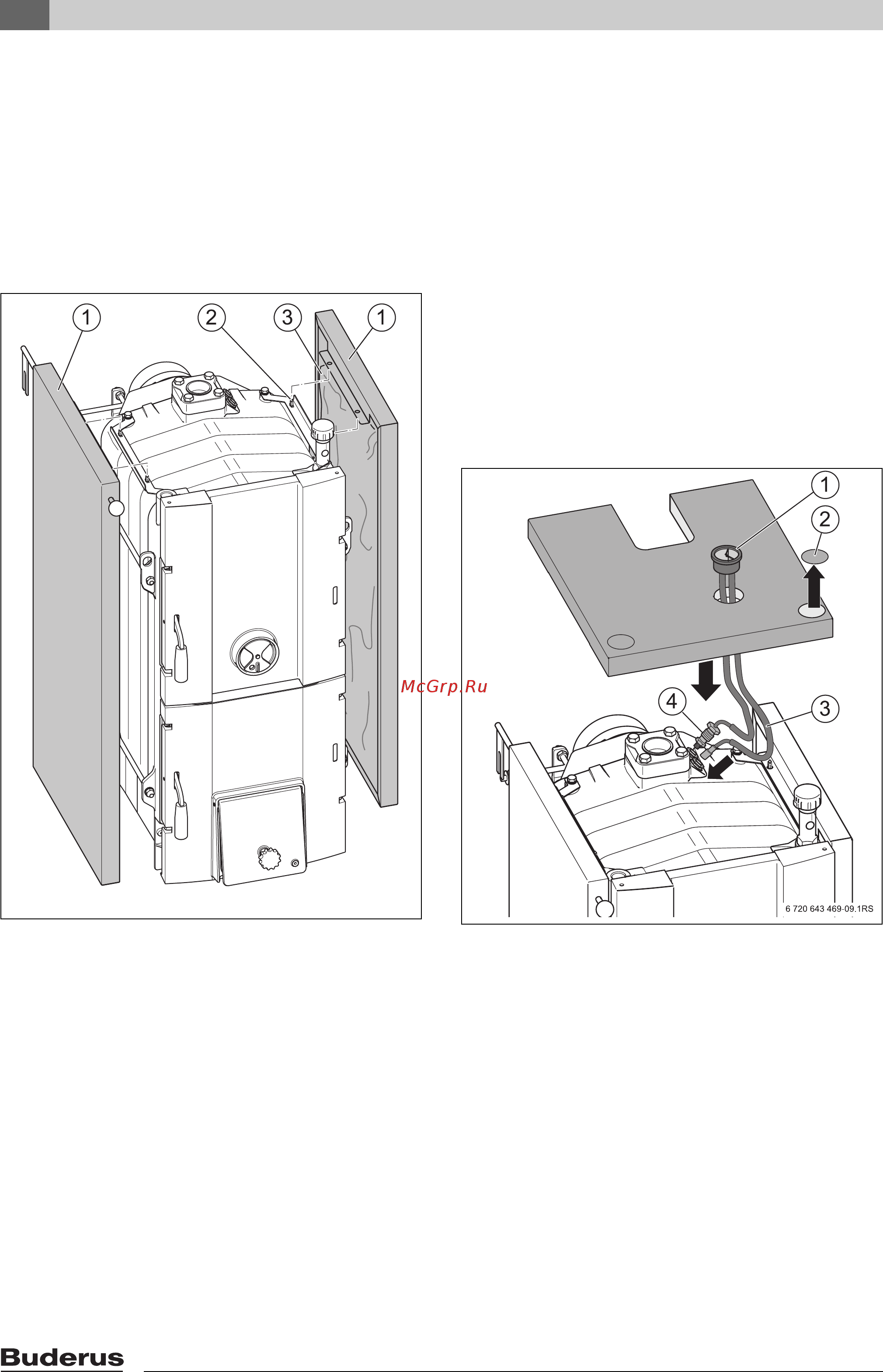

Рис. 12 Монтаж боковых стенок

1 Большая боковая стенка

2 Кронштейн

3 Теплоизоляция

5.2.4 Установка верхней крышки котла

B Выломайте в крышке котла предварительно

просечённую заглушку отверстия для

регулятора горения.

B Закрепите термоманометр [1] на крышке котла.

B Уложите верхний теплоизоляционный мат на

котёл.

B Проведите две капиллярные трубки

термоманометра [1] к задней стороне котла.

B Заверните в муфту датчик давления [4]

манометра.

B Вставьте в погружную гильзу датчик

температуры [3] термометра и закрепите

пружинной скобкой.

B Положите крышку котла между боковыми

стенками и "защёлкните" на фиксирующих

штифтах.

Рис. 13 Установка крышки котла и

термоманометра

1 Термоманометр

2 Выломанная заглушка

3 Датчик температуры

4 Датчик давления

6 720 643 469-07.3T
