Logatop DE1H.. / 15,5 - 98 kW
6. Техническая документация
Buderus
Logatop DE1.. - Оставляем за собой право на изменения.
13
6.3 Расчёт топливопровода
Двухтрубная система (Насос - Danfoss)
H (m) 3 2 1 0 -1 -2 -3
Di = 6
29 25 21 17 13 9 5
L (m)
Di = 8
91 79 66 53 41 28 15
Двухтрубная система (Насос – Suntec)
H (m) 3 2 1 0 -1 -2 -3
Di = 6
26 22 18 15 11 7 3
L (m)
Di = 8
85 73 61 50 38 26 14
Однотрубная система
H (m) 3 2 1 0 -1 -2
Di = 6
100 97 81 66 50 34
L (m)
Di = 8
100 100 100 100 100 100
H = Разница высот между точкой всасывания (обратный клапанl) и насосом горелки.
L = Длина топливопровода (2- трубная система) для труб Di = Ø 4, Di = Ø 6 и Di = Ø 8 - (вкл. колено фильтры и.т.д. )
Примечание: при однотрубной системе рекомендуется установка самопрокачивающегося фильтра (напр. Tiger
Loop).
6.4 Технические параметры и электрические подключения.
Подключение к электросети:
Параметры подключения:
Мощность двигателя:
Вес:
Требования к диз.топливу:
230 V, 50 Hz
ок. 185 / 360 W
90 / 180 W
ок. 12 / 13 kg
В соотв с 51 603, Часть 1

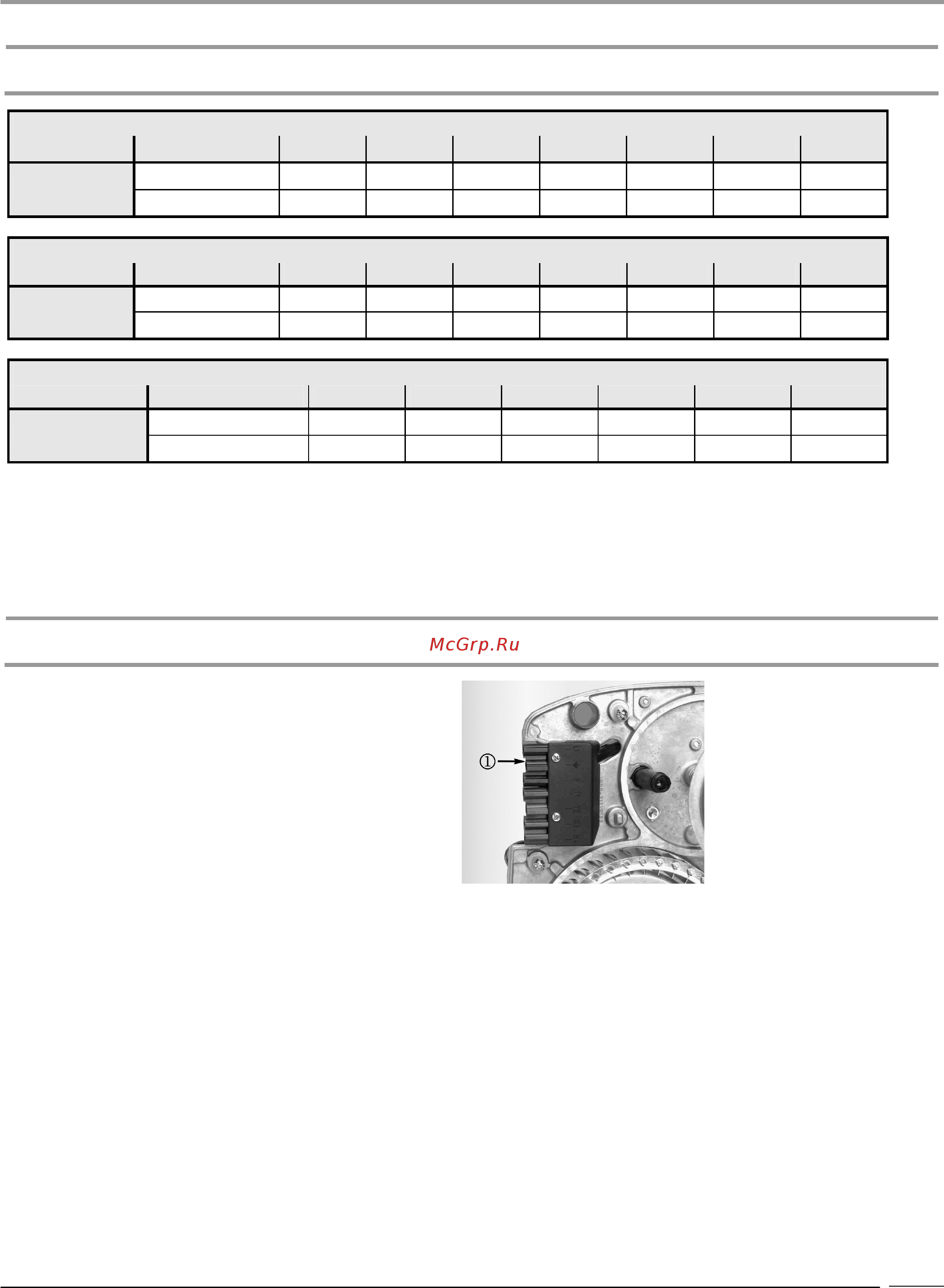

Puc. 10:
Электроподключения
Штекер евро
