Logatop DE1.. / 15,5 - 98 kW
6. Техническая документация
Buderus
Logatop DE1.. - Оставляем за собой право на изменения.
15

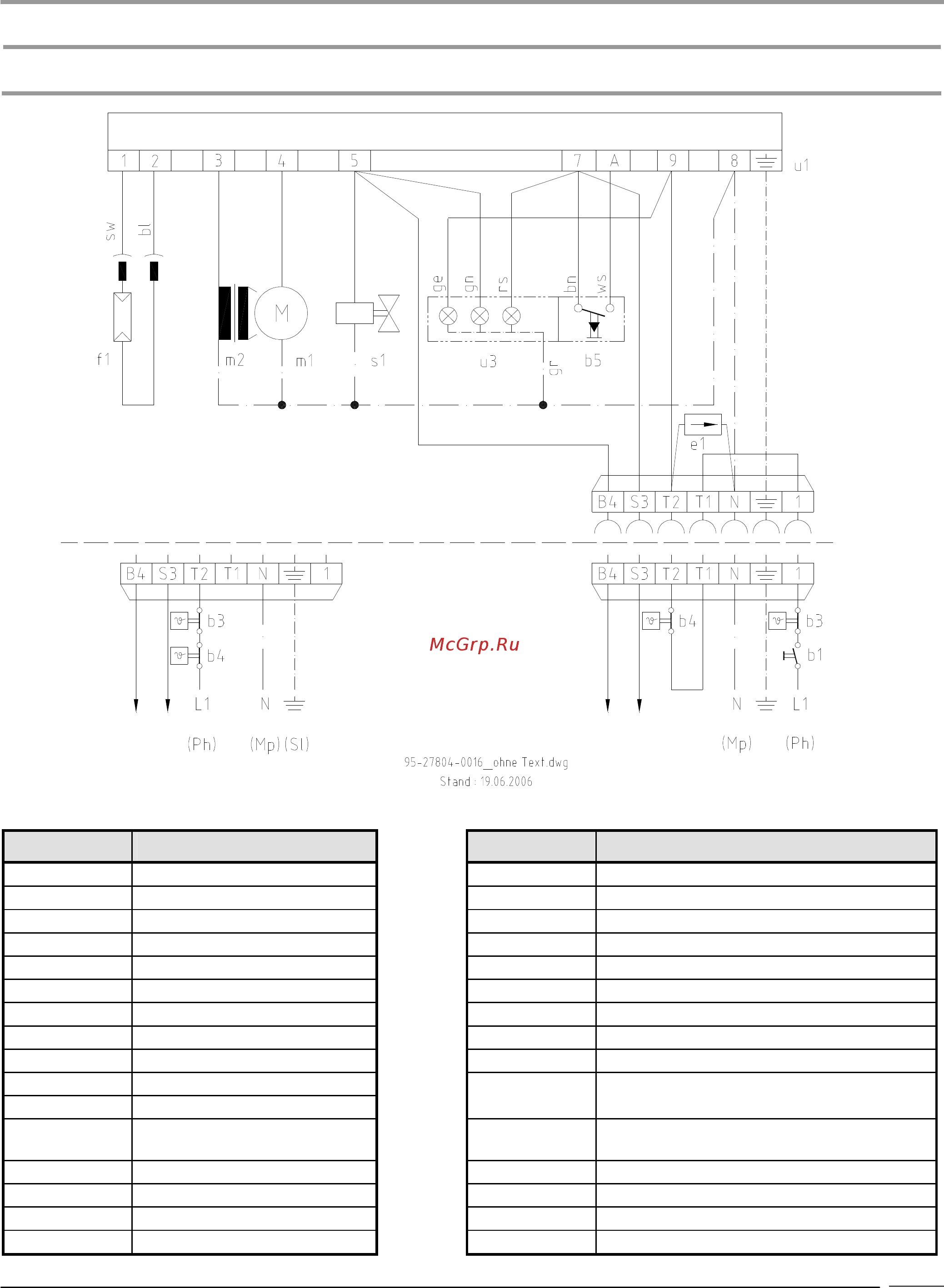

6.7 Электрическая схема Logatop DE1.. (вкл. исполнение WLE [воздухонагреватель])
DKO 970 (DKW 972 bei WLE)
MZ 770
W-S
ÖEV
EBE
BA
THZ THG
Puc. 13: Описание
Сокращение Значение Сокращение Значение
b1 Выключатель gr Серый
b3 Аварийный термостат rs Розовый
b4 Переключающий термостат sw Чёрный
b5 Кнопка разблокировки ws Белый
e1 Варистор
f1 Фоторезистор MZ 770 B4 Время работы
m1 Двигатель с конденсатором S3 ошибка
m2 Запальный трансформатор
s1 Магнитный клапан BA внешние подключения
u1 Менеджер горения
u3 Контрольная панель
EBE
Клеммы заземления соединить с
заземляющим проводом.
ÖEV
Соблюдайте местные требования
электробезопаснсти.
bl Синий THG Термостаты параллельно
bn Коричневый THZ Термостаты последовательно
ge Жёлтый W-S штекерное подключение
gn Зелёный WLE воздухонагреватель
