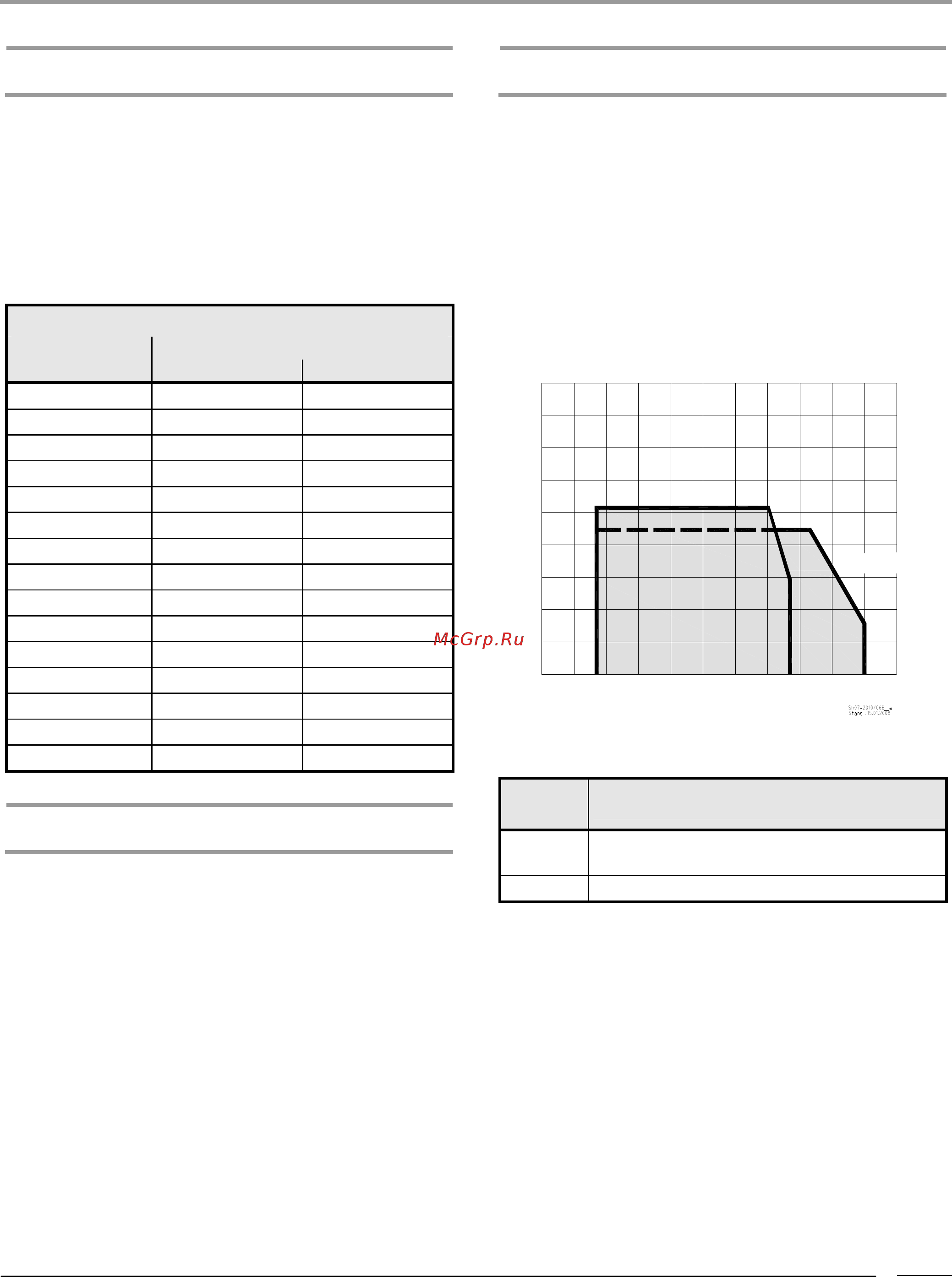

DE 2 / 90 - 170 kW 7. Техническая документация
Buderus
Logatop DE2.. - Оставляем за собой право на изменения.
11
7.2 Расчёт топливопровода
H = Разница высоты между уровнем забора топлива
(входной обратный клапан) и насосом горелки.
Положительное значение H- Высокорасположенный бак
Отрицательное значение H- Низкорасположенный бак
L = Длина топливопровода (2-трубная система) для труб
10x1 и 12x1 – прибл. значения (вкл. 4 колена, фильтр,
обратный клапан)
Logatop DE 2
L (m)
H
(m)
10x1 12x1
4,0 75 100
3,5 70 100
3,0 66 100
2,5 61 100
2,0 56 100
1,5 50 100
1,0 47 100
0,5 42 100
0,0 38 96
-0,5 33 84
-1,0 29 73
-1,5 24 62
-2,0 19 51
-2,5 14 39
-3,0 10 28
7.3 Электроподключения и вес
Напряжение эл.сети: 230 W, 50 Hz
Мощность двигателя: 0,25 kW
Потребляемая мощность: 0,37 kW, ca. 1,9 A
Вес: прибл. 19 kg
Полярность и соединительные штекеры в соотв. с
DIN 4791
7.4 Рабочий диапазон горелки
Горелки данного типоряда с высокопроизводительным
вентилятором и высокими показателями мощности
подходят для самого широкого применения, в
особенности для современных систем с турбированной
тягой. В котлах с естественной тягой также гарантировано
оптимальное горение, так как напор вентилятора может
быть точно настроен при помощи воздухозаборника.
Нижеприведённая диаграмма показывает диапазон
мощности в зависимости от сопротивления камеры
сгорания. Кривые отражают максимальные показатели.
Сопротивление котла имеет решающее значение для
фактически достигаемой мощности горелки.
1.0
100
2.0
3.0
4.0
175125 150 200
DE 2
mbar
kW
DE 2.1 WLE
Puc. 8:
Описание Puc. 8:
Сокраще
ние
Значение
mbar
Максимальное сопротивление камеры
сгорания
kW Мощность котла
