DE 2 / 90 - 170 kW 4. Ввод в эксплуатацию
Buderus
Logatop DE2.. - Оставляем за собой право на изменения.
7
4 Ввод в эксплуатацию
4.1 Настройка горелки
Каждая горелка предварительно настроена и испытана в
работе. Предварительные настройки указаны в
нижеприведённой таблице. При настройке соблюдайте
следующие указания.
Давление топлива устанавливается на топливном насосе.
Настроечный винт находится на крышке насоса или сбоку
насоса, в зависимости от типа насоса.
Для настройки горелки рекомендуется замерить
давление воздуха перед подпорной шайбой (сравнив с
таблицей давления воздуха), измерительный штуцер
находится рядом со штоком форсунки.
Количество воздуха, поступающего для горения можно
регулировать тремя способами:
a) Настройка воздухозаборника:
- Меньшая мощность:
Положения 0-5 (от закрытого до наполовину
открытого) в котлах с малым сопротивлением
- Высокая мощность:
Положения 5-9,5 (от полуоткрытого до полностью
открытого) в котлах с высоким сопротивлением.
b) Перенастройка подпорной шайбы в пламенной трубе
(см таблицу предварительных настроек) Тем самым
скорость воздуха в головке горелки и пламенной
трубе, а также форму пламени можно адоптировать к
условиям камеры сгорания.
c) Настройка воздушной заслонки. Настройка
производится при помощи расположенного слева
регулировочного винта
При недостаточном количестве поступающего воздуха
его можно увеличить следующим образом:
- Вращайте регулировочный винт влево в сторону
больших значений шкалы (см.рисунок ниже)
Верхний кант регулировочного винта указывает на
выбранное значение на шкале
Большие значения шкалы = большее количество
воздуха
Меньшие значения шкалы = меньшее количество
воздуха
При слишком большом количестве поступающего воздуха
вращайте регулировочный винт вправо.

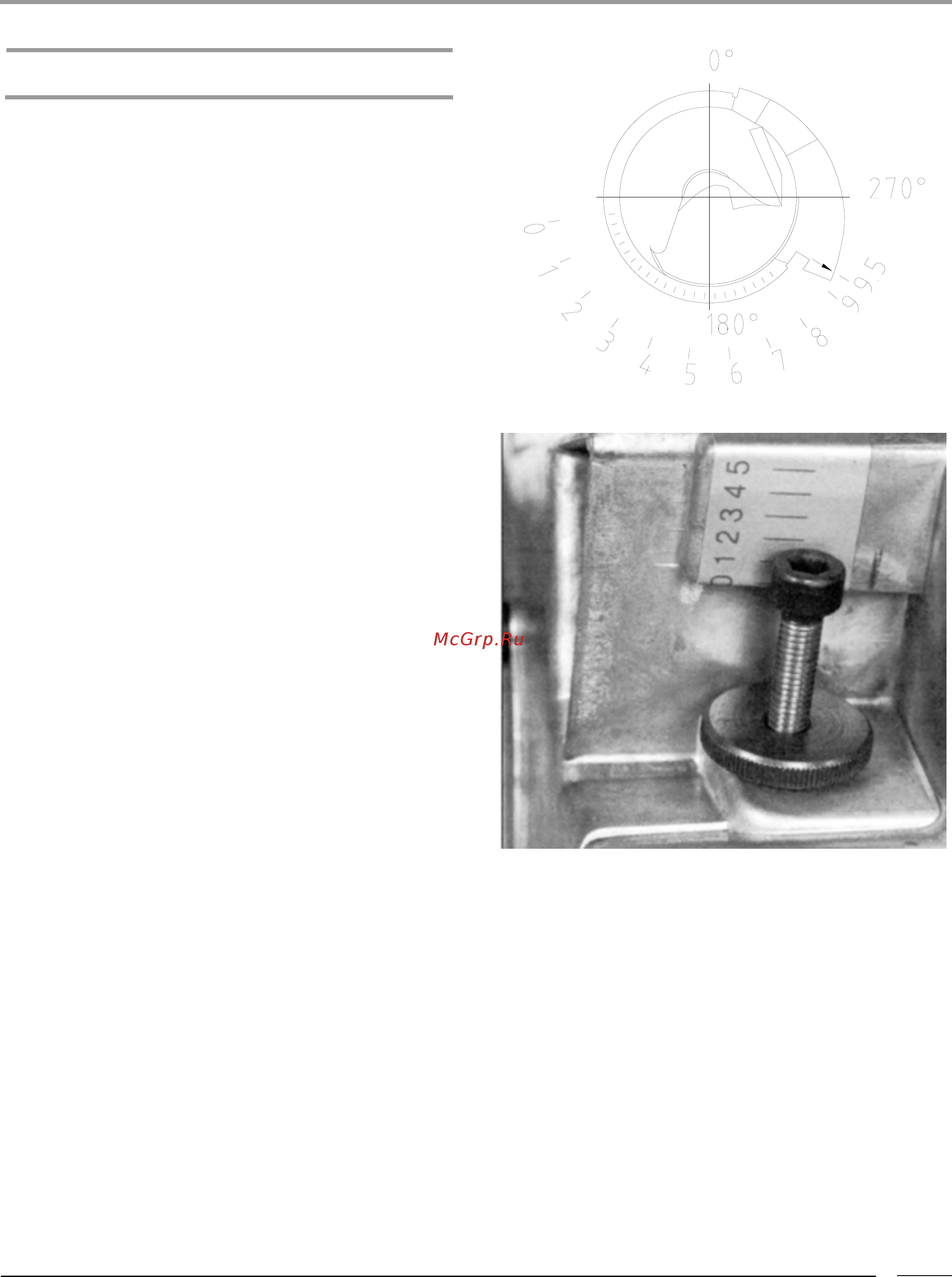

Puc. 3: Положение воздухозаборника на 9,5 = max.
Puc. 4: Настройка воздушной заслонки
