1 Общие положения
Баки-водонагреватели Logalux SL 300-1 и
300-2 - 500-2 пос
тавляются как полностью
смонтированные баки и отдельно теплоизоляция.
Баки Log
alux SL 300-2 - 500-2 отличаются от
Logalux 300-1 доп
олнительным греющим змеевиком
(теплообменником) (рис. 1).
В ба
ки Logalux SL 500-2 и SL 300-1 можно установить
электрический нагреватель*.
Требуется см
онтировать только опорные болты
и состоящую из дв
ух частей теплоизоляцию.
* Дополнительное оборудование (см. отдельную инструкцию по монтажу)
2 Размеры и подключения
Размеры
Таб. 1 Размеры
1
2
3
Logalux SL 300-1 Logalux SL 500-2
4
5

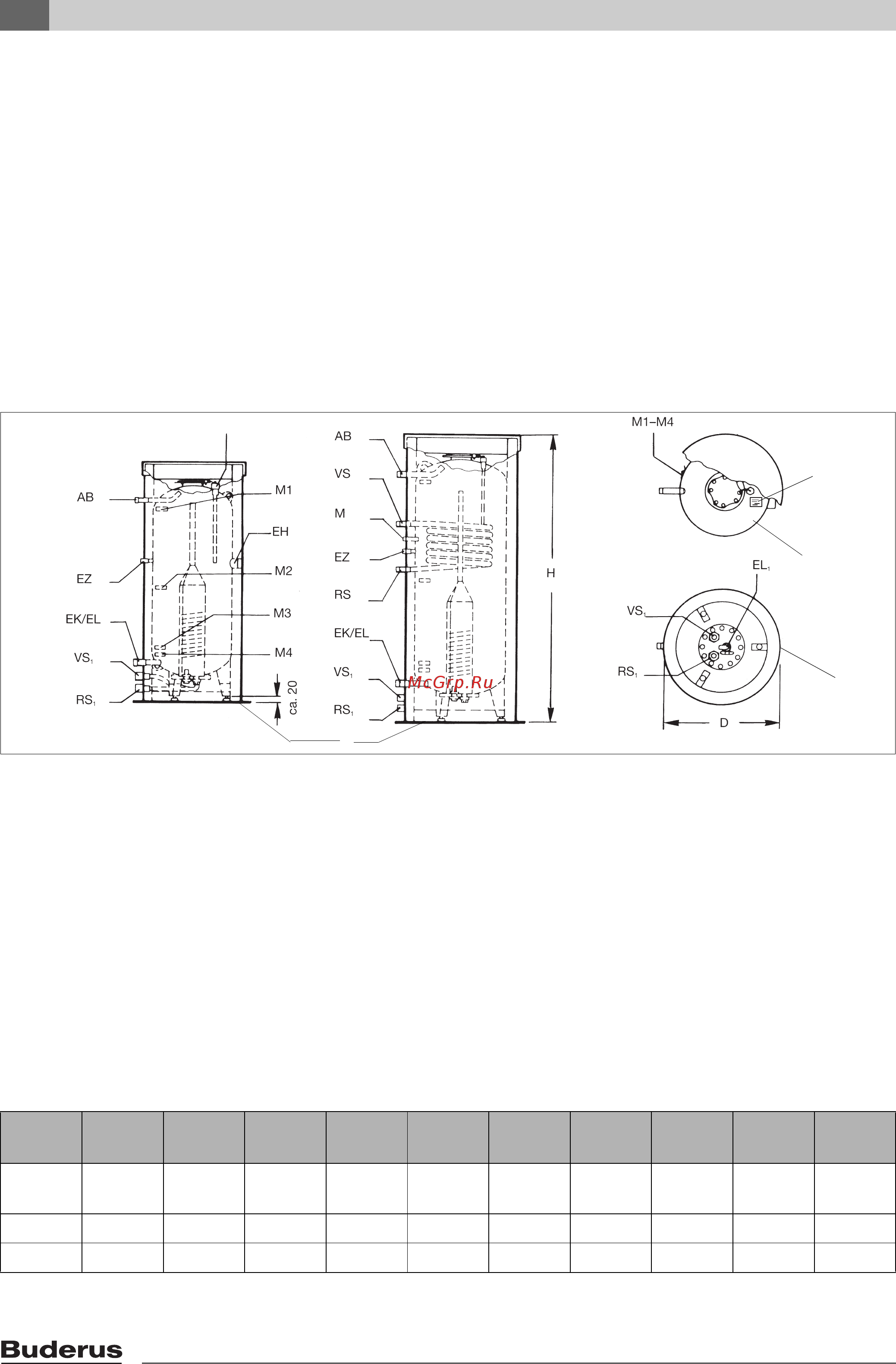

Рис. 1 Вид сбоку, сверху и снизу
1 Вид спе
реди
EZ: Вход ци
ркуляции
2 Вид сверху
EH: Электрический нагре
вательный элемент*
3 Вид снизу M: Точка измерения горячей воды (регулирование котла)
4 Заводская табличка M
1
: Точка измерения горячей воды (индикация температуры)
5 Магниевый анод M
2
: Точка измерения горячей воды (пороговая температура)
M
3
: Точка измерения горячей воды
(ин
дикация температуры в нижней части бака)
M
4
: Точка измерения горячей воды
(регулирование солнечного коллектора, например, FRY)
AB: Выход горячей воды
VS: Пода
ющая линия бака
RS: Об
ратная линия бака
VS
1
: Подающая линия бака
RS
1
: Обратная линия бака
EK: Вход холо
дной воды
EL/EL
1
: Слив
Тип D
[мм]
H
[мм]
AB VS
RS
VS
1
RS
1
EK
EL
EL
1
EZ Вес
[кг]
300 770 1640 R 1 R 1 R ¾ R ¾ R 1¼ R ¾ R ¾
115
130
400 850 1650 R 1
¼ R 1 R ¾ R ¾ R 1¼ R ¾ R ¾ 174
500 850 1950 R 1
¼ R 1 R ¾ R ¾ R 1¼ R ¾ R ¾ 195
}
