Buderus Logalux SL 300-1 [7/12] Монтаж
![Buderus Logalux SL 500-2 [7/12] Монтаж](/views2/1422930/page7/bg7.png)
Монтаж
6
Logalux SL 300-1/300-2 до 500-2 - Оставляем за собой право на изменения!
7
6.1 Монтаж
Установка и оснащение водопроводной арматурой
по DIN 1988 и DIN 4753 (рис. 6).
B Все тр
убопроводы подключайте к баку-
водонагревателю через резьбовые соединения
(при необходимости с запорными вентилями).
B Ус
тановите вентиль продувки и выпуска воздуха
[2] в линию горячей воды перед запорным
вентилем [3].
B На сл
ивном трубопроводе [12] не допускается
устанавливать колена, так как должно быть
обеспечено беспрепятственное удаление шлама.
B На пр
едохранительный клапан [4] установите
предупреждающую табличку с надписью: "Не
перекрывать дренажную линию. Во время
нагрева в целях безопасности может вытекать
вода."
B Сечени
е дренажного трубопровода должно быть
как минимум равно выходному сечению
предохранительного клапана.
B Пер
иодически следует продувкой проверять
работоспособность предохранительного
клапана.
B Шт
уцер VS
1
(подающая линия бака в контуре
солнечного коллектора) отмечен красным
цветом, штуцер RS
1
(обратная линия бака в
контуре солнечного коллектора) – синим (рис. 1)
и (рис. 7).
B В сам
ой низкой точке трубопровода RS
1
установите кран для слива.
B Не пе
реламывайте и не перекручивайте гибкие
шланги.
B Про
верьте отсутствие протечек во всех
соединениях и в крышке люка!
B Все тр
убопроводы и соединения должны быть
смонтированы без напряжения.

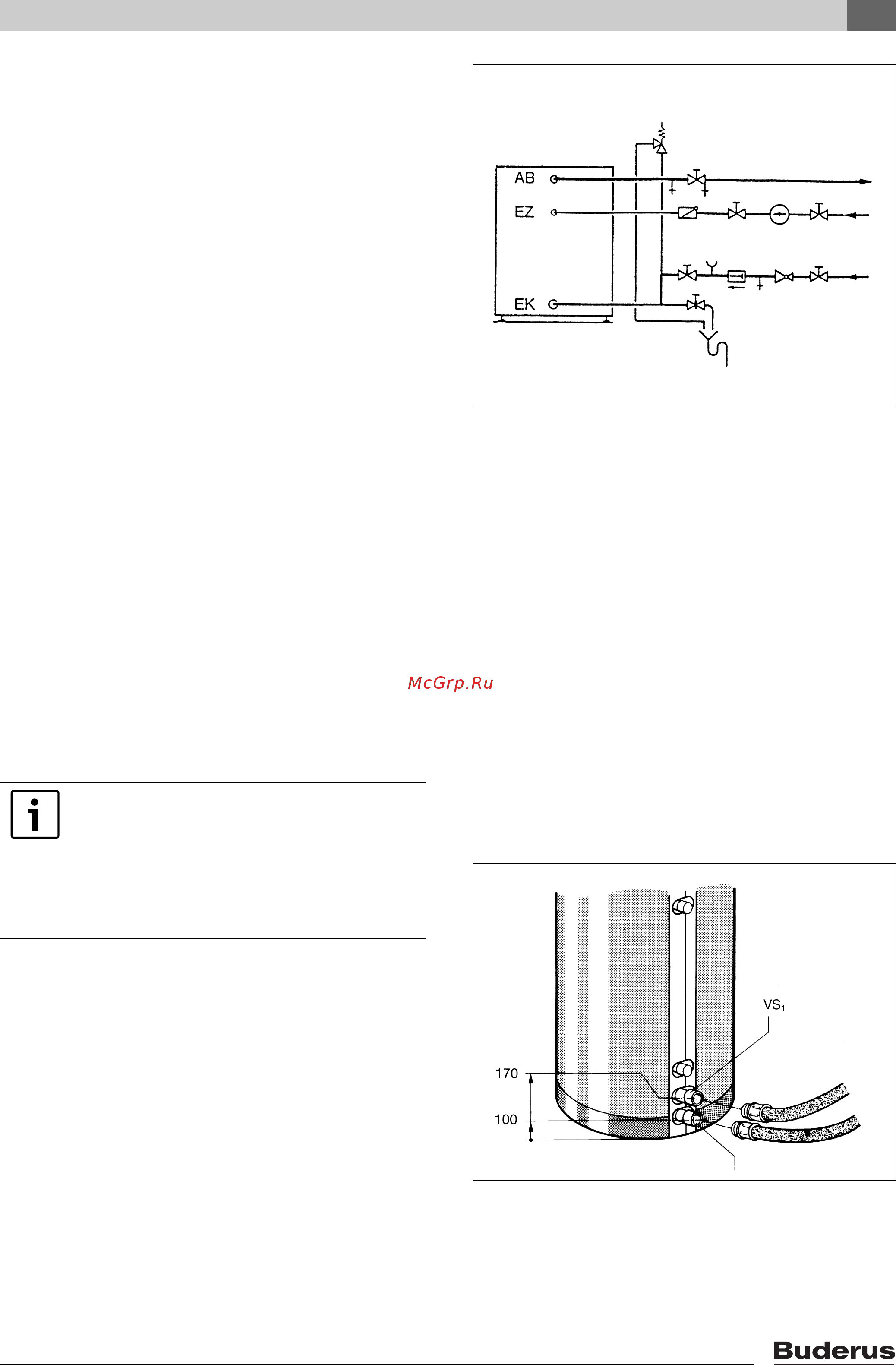

Рис. 6 Монтаж
AB: выход горяч
ей воды
EK: вход хо
лодной воды
EZ: вход циркуляции
1 Бак
2 Вентиль про
дувки и выпуска воздуха
3 Зап
орный вентиль со сливом
4 Предохранительный клапан
5 Обратный клапан
6 Зап
орный вентиль
7 Циркуляционный насос
8 Редукционный клапан (при необходимости)
9 Контроль
ный вентиль
10 Обратный клапан
11 Штуцер для подключения манометра
12 Слив
Рис. 7 Разъемы
VS
1
: красный
RS
1
: синий
УКАЗАНИЕ!
При повторном срабатывании
предохранительного ограничителя
температуры (только у Logalux SL 500-
2/SL 300-1) обратитесь в сервисную
отопительную фирму.
1
2
3
4
56
7
8
6
6
6
9
10
11
12
RS
1
