Buderus Logalux ST 200/4 [10/20] Монтаж трубопроводов питьевой воды
![Buderus Logalux ST 200/4 [10/20] Монтаж трубопроводов питьевой воды](/views2/1422979/page10/bga.png)
Монтаж бака-водонагревателя
6
Баки-водонагреватели Logalux ST160/4 – ST300/4 – Оставляем за собой право на изменения!
10
6.2 Монтаж трубопроводов питьевой воды
Соблюдайте следующие указания при подключении
бака-водонагревателя к трубопроводной сети. Это
имеет большое значение для безаварийной работы.

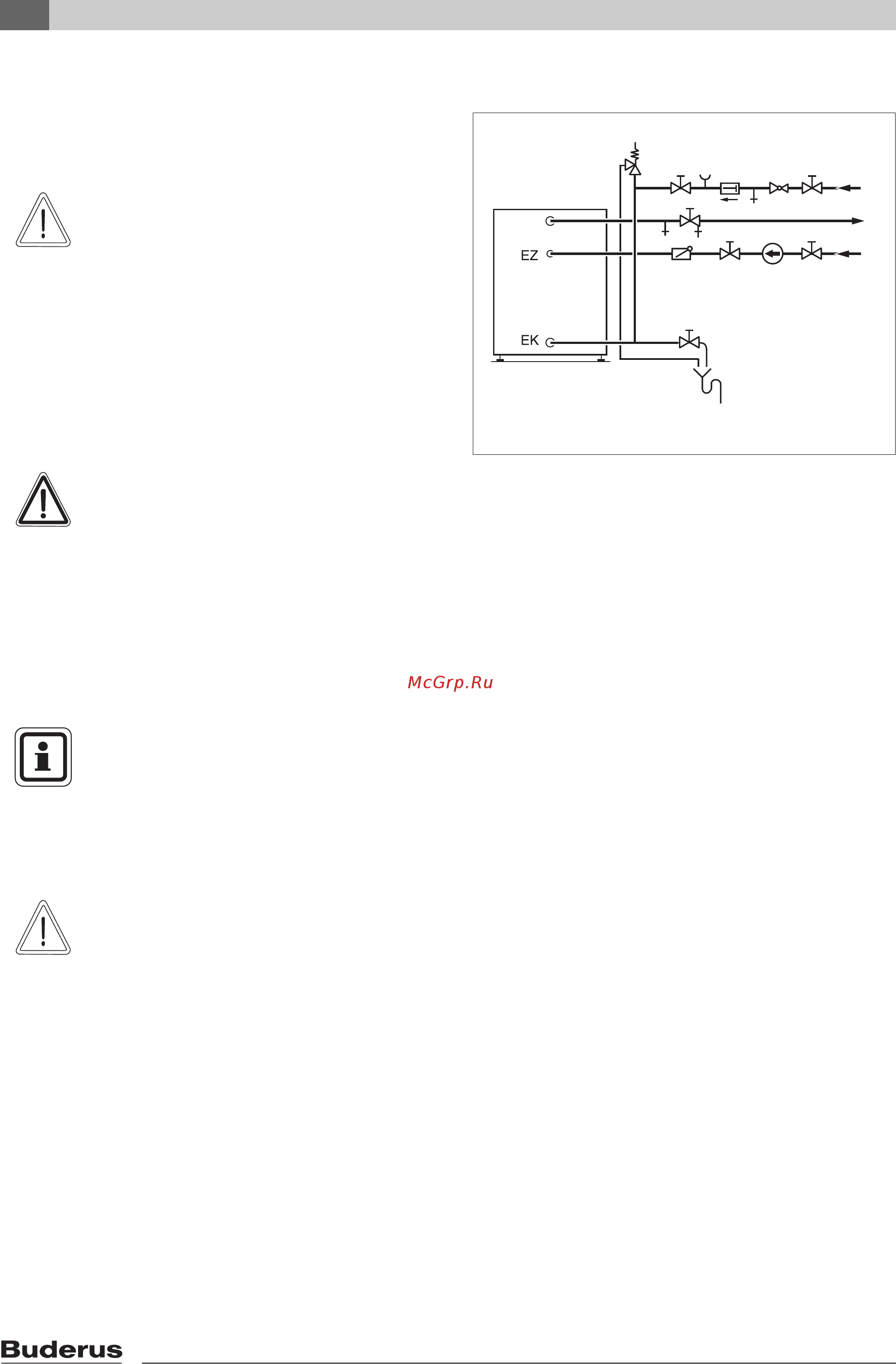

Рис. 6 Монтаж по DIN 1988 (принципиальная схема)
Поз. 1: бак-водонагреватель
Поз. 2: вентиль для продувки и выпуска воздуха
Поз. 3: запорный вентиль со сливом
Поз. 4: предохранительный клапан
Поз. 5: обратный клапан
Поз. 6: запорный вентиль
Поз. 7: циркуляционный насос
Поз. 8: редукционный клапан (при необходимости)
Поз. 9: контрольный вентиль
Поз. 10: клапан, препятствующий обратному потоку
Поз. 11: соединительный патрубок манометра
(с объема 1000 л -обязательно)
Поз. 12: кран для
слива
AW: выход горячей воды
EK: вход холодной воды
EZ: вход циркуляции
AW
4
6
2
5
6
7
6
12
10
11
9
8
6
1
3
ОСТОРОЖНО!
ПОВРЕЖДЕНИЕ БАКА
в результате возможной коррозии
вместах подключений бака-
водонагревателя.
В местах подключений AW, EZ и EK
находятся предохранительные гильзы.
Они защищают эмалированные
поверхности соединений от коррозии.
z Предохранительные гильзы
должны быть вставлены.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЗДОРОВЬЯ
Из-за неаккуратно проведенных
монтажных работ возможно
загрязнение питьевой воды.
z Монтаж бака-водонагревателя
проводите с соблюдением
гигиенических норм иправил.
z Тщательно промойте бак итрубы
водой питьевого качества.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для подключения трубопроводов
греющего и нагреваемого контуров
имеются специальные комплекты
соединения котла сбаком, которые
существенно облегчают монтаж.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотных соединений.
z Монтируйте соединительные
трубопроводы без напряжения.
z Следите за тем, чтобы гибкие
шланги не были переломлены или
скручены.
