Описание оборудования
3
Баки-водонагреватели Logalux ST160/4 – ST300/4 – Оставляем за собой право на изменения!
6
3 Описание оборудования
Баки-водонагреватели Logalux ST160/4 – ST300/4
полностью собираются на заводе и поставляются
готовыми к подключению.
Основные части бака-водонагревателя:
– Бак-водонагреватель (рис.1, поз.1)
с коррозионной защитой
Коррозионная защита состоит из гигиенической
термоглазури DUOCLEAN MKT и дополнительно
из катодной защиты ввиде магниевого анода
(рис.1, поз.2).
– Облицовка
Съемные детали облицовки: крышка бака
(рис.1, поз.3) исостоящая из двух частей
обшивка (рис
.1, поз.7), закрывающая крышку
смотрового люка.
– Теплоизоляция (рис.1, поз.4)
Теплоизоляция из не содержащего вредных
веществ полиуретанового пенопласта нанесена
непосредственно на бак. Теплоизоляционный
элемент (рис.1, поз.6) из пеноматериала
уменьшает теплопотери через крышку люка.
– Крышка люка (рис.1, поз.5) для проведения
техобслуживания ичистки.
– Приварная гильза для установки температурного
датчика горячей воды
(рис.2, стр.7, M)
Система регулирования температуры горячей
воды котла регулирует установленную
температуру горячей воды с помощью этого
температурного датчика (так наз. датчик
водонагревателя).
– Гладкотрубный теплообменник
Через гладкотрубный теплообменник (рис.2,
стр.7) происходит теплопередача энергии воды
греющего контура воде для контура ГВС вбаке-
водонагревателе. Температура равномерно
распределена по всему объему бака.

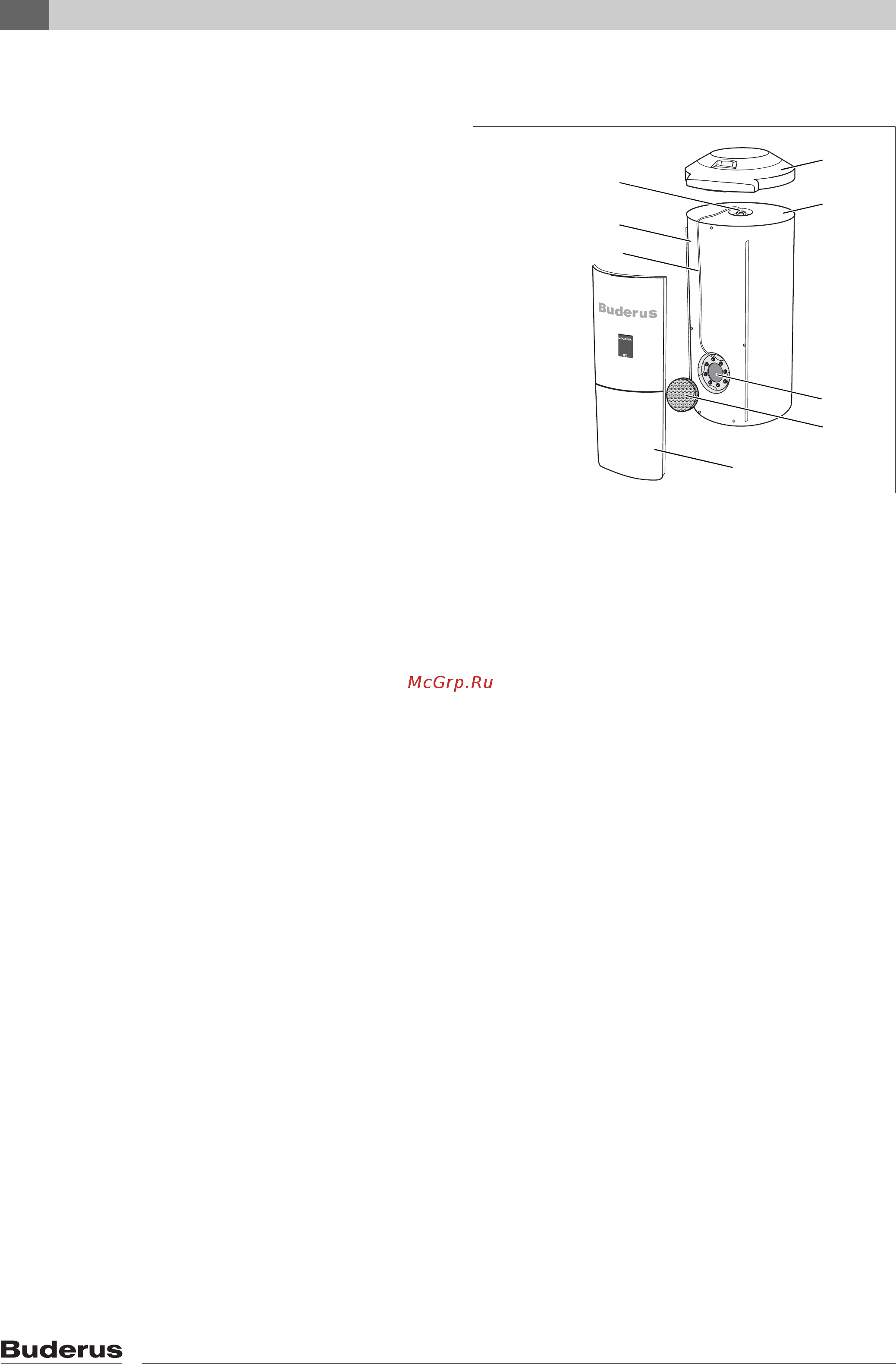

Рис. 1 Бак-водонагреватель Logalux ST160/4 – ST300/4
Поз. 1: бак-водонагреватель
Поз. 2: магниевый анод
Поз. 3: крышка бака
Поз. 4: теплоизоляция
Поз. 5: крышка люка
Поз. 6: теплоизоляционный элемент
Поз. 7: обшивка (из двух частей)
Поз. 8: заземляющий провод
1
6
3
4
2
5
7
1
8
