4.5 Настройка горелки
Приведенные ниже мероприятия должны проводиться
только квалифицированными специалистами.
Все газовые водонагреватели поставляются, пройдя
заводскую тарировку и проверку.
Если при переходе на другой вид газа или при подгонке к
условиям газовой сети требуется изменить настройки, то
нужно заново отрегулировать газовую арматуру.
Для корректной настройки газовой арматуры выполните
следующее:
1. Проверка подаваемого да вления газа
! Выключить водонагреватель и закрыть газовый кран.
! Открутить запорный винт контрольного ниппеля
подаваемого давления (рис. 43) на газовой арматуре и
подключить U-образный манометр.
! Включить водонагреватель
! Установить поворотный переключатель (рис.55,
поз. B, стр.57) в положение "MAX", нажать кнопку
"Тест дымовых газов" (см. также раздел "Проведение
настроек или теста дымовых газов", стр. 59).
! Снять показания подаваемого давления газа.
Давление должно соответствовать значениям,
приведенным в таблице (глава 7, стр. 50) для
используемого вида газа.
! Выключить водонагреватель
! Снять U-образный манометр и крепко закрутить
ниппель для измерений запорным винтом (рис.43).
2. Проверка и настройка м ак симальной
мощности котла
! Открутить запорный винт контрольного ниппеля
давления форсунок (рис. 43) и подключить U-образный
манометр.
! Включить водонагреватель
! Установить поворотный переключатель (рис.55,
поз.
B, стр.57) в положение "MAX", нажать кнопку
"Тест дымовых газов" (рис.55, поз.
H, стр.57).
! Снять показания давления газа в форсунках и
сравнить их со значениями в соответствующей
таблице (глава 7, стр.50).

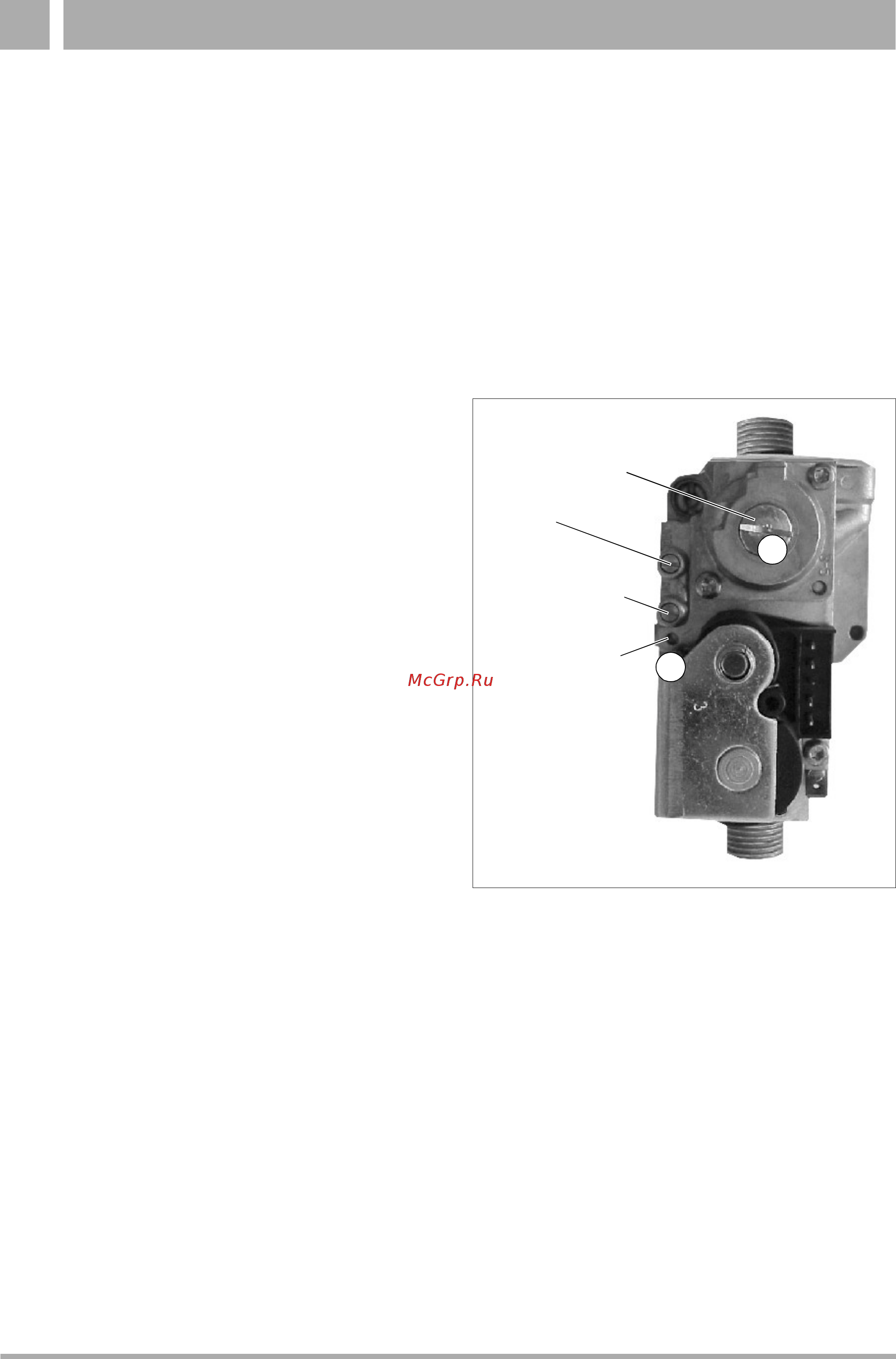

Рис. 43 Газовая арматура
A
C
Защитный колпачок
регулировочного винта
настройки максимального
давления форсунок
Контрольный ниппель
давления форсунок
Контрольный ниппель
подаваемого давления
и выпуска во здуха
Дроссельный вин т
минималь ного дав-
ления форсунки
