Технические характеристики и размеры 3
9
Оставляем за собой прав о на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию U012-24/24 K/28 K и U014-24/24 K • Издание 09/2003
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
– панель управления, вид защиты IP 44 для всех
моделей
– термометр и манометр
– светодиоды для показания: наличия электропитания,
запроса на отопление, работы горелки, неисправности
– пусковой выключатель
– Поворотный переключатель для регулирования тем-
пературы горячей воды (35/60 °C) и спозицией для
защиты от замораживания
– поворотный переключатель для регулирования тем-
пературы подающей линии (45/80 °C) с позицией для
переключения лето/зима
– кнопка "Сброс" (Reset)
– кнопка "Тест дымовых газов"
– монтажный шаблон
– датчик контроля дымовых газов 75 °C (U014)

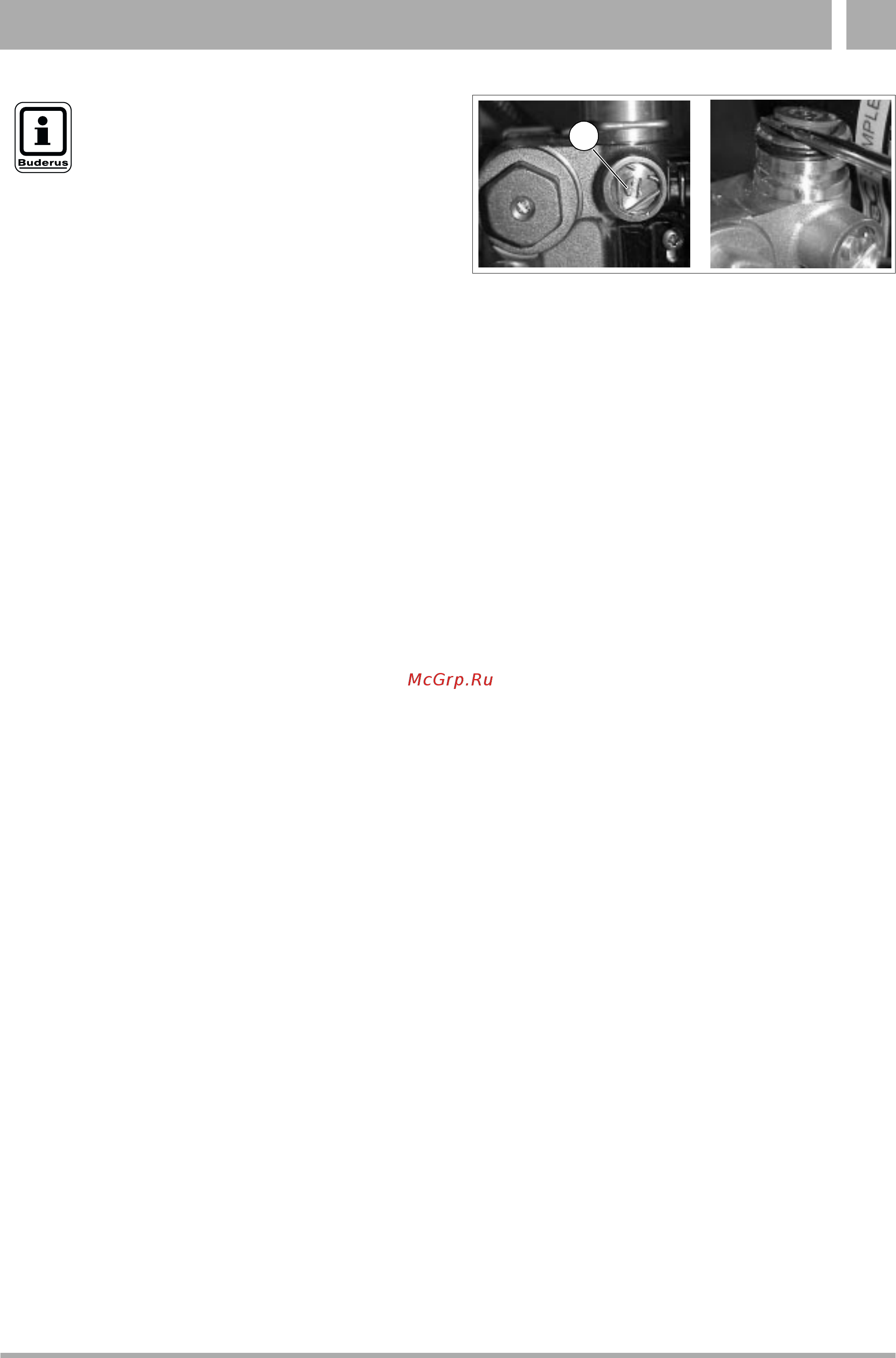

Рис. 1 Регулировка расхода воды
A
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Расход воды 12(14) л/мин обеспечивается
при давлении на входе 2 бара. При входном
давлении, значительно превышающем
2 бара, расход может быть снижен до
12(14) л/мин. Для этого нужно повернуть
болт (рис. 1, поз.A) по часовой стрелке.
Если же давление на входе меньше 2 бар,
то расход воды в 12(14) л/мин можно дос-
тичь, вращая винт (рис. 1, поз.A) против
часовой стрелки. Если в этом случае не
удается установить расход в 12(14) л/мин,
то регулятор расхода можно снять.
