Монтаж

blueline Nr. 7 - Оставляем за собой право на изменения!

B Уложите и выровните малую верхнюю плитку [1]

на увлажнителе воздуха [2].

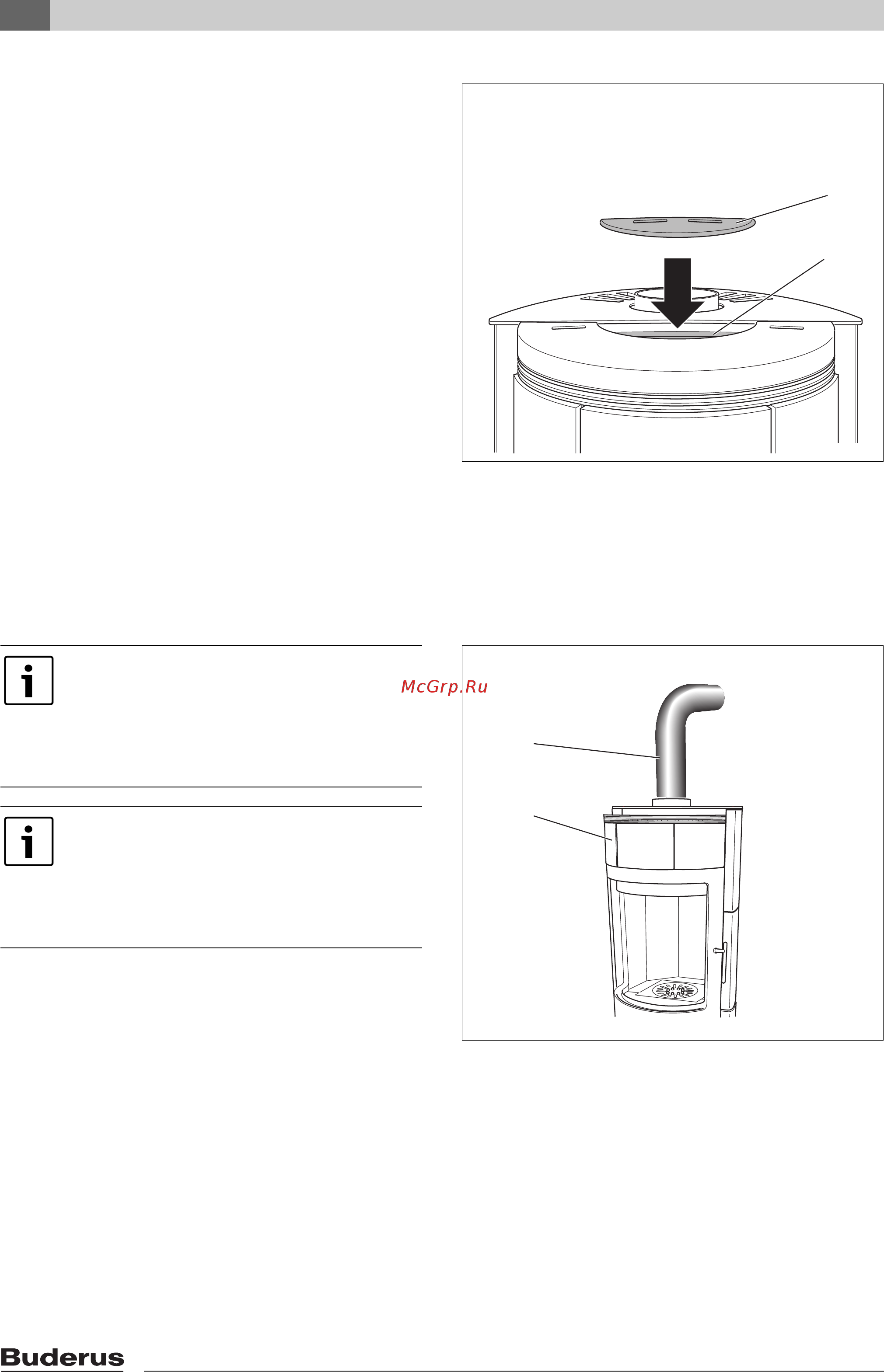

Рис. 21 Укладка малой верхней плитки на

увлажнитель воздуха

1 Малая верхняя плитка

2 Увлажнитель воздуха

3.6 Подключение камина к дымовой трубе

B Наденьте соединительный участок дымовой

трубы на патрубок камина.

B Проложите соединительную трубу с подъёмом

на горизонтальном участке и по кратчайшему

пути к дымовой трубе.

B Установите на соединительном участке люк для

чистки.

B Подсоедините соединительный участок к

дымовой трубе.

– Соединительный участок не должен

выступать внутрь дымовой трубы.

B Обеспечьте герметичность мест соединений

труб.

Рис. 22 Соединение с дымовой трубой

1 Камин

2 Соединительный участок (смонтирован)

7 747 005 460-10.1RS

Используйте соединительные участки

дымовых труб только из программы

комплектующих фирмы Buderus. Мы

рекомендуем установить

соединительный участок дымовой

трубы с дроссельным клапаном.

В радиусе 20 см от соединительного

отверстия удалите все горючие и

чувствительные к температуре

строительные материалы на стене и в

стене и замените на негорючие

материалы.

7 747 005 460-27.1RS
