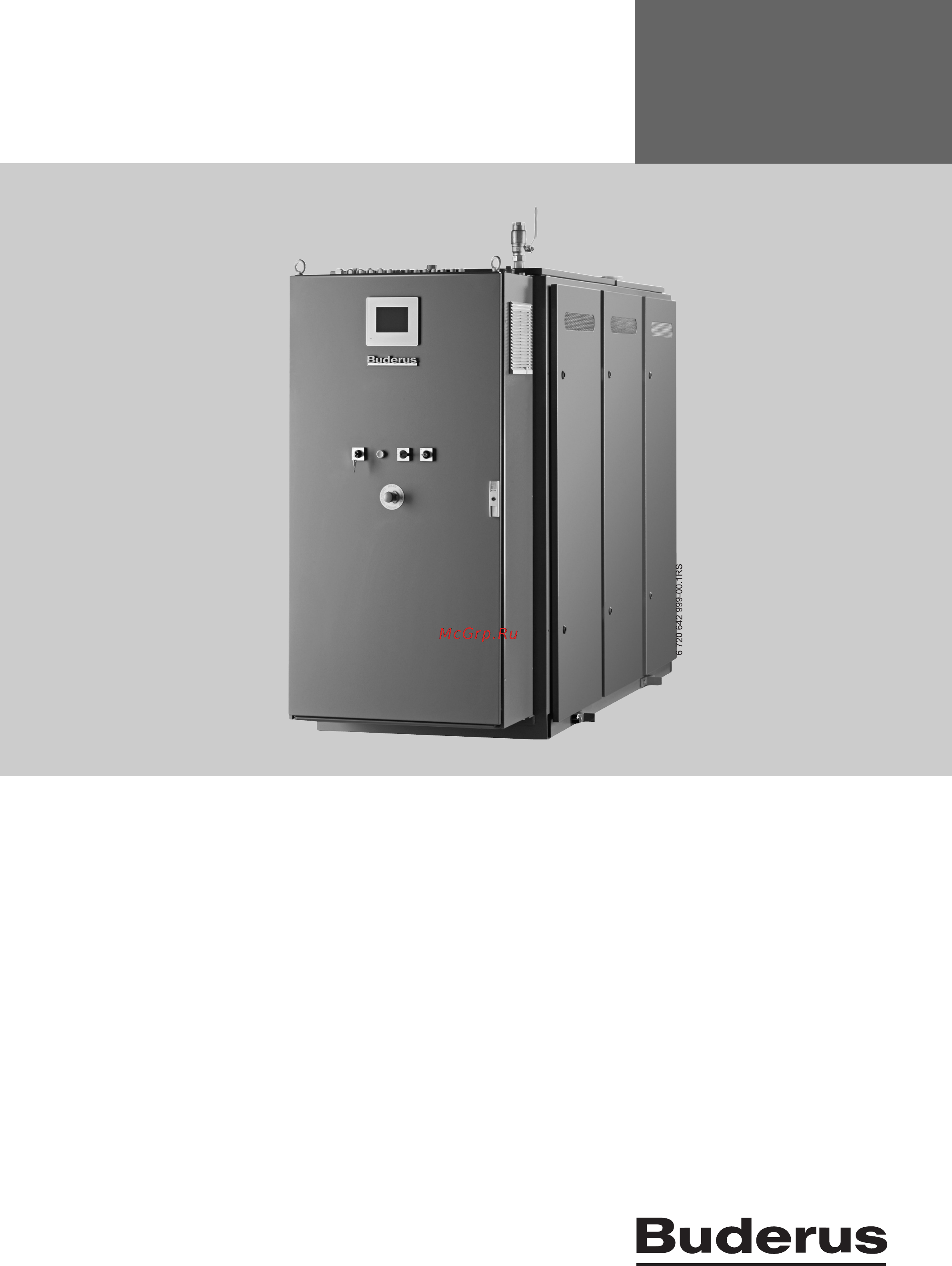

Buderus Loganova EN 140 Инструкция по эксплуатации онлайн
Содержание
- Loganova en140 1
- Блочная теплоэлектростанция 1
- Инструкция по эксплуатации 1
- Предисловие 2
- Инструкция по эксплуатации loganova en140 оставляем за собой право на изменения 3
- Содержание 3
- Об этой инструкции 4
- Пояснения условных обозначений 5
- Пояснения условных обозначений и правила техники безопасности 5
- Указания по технике безопасности 5
- Декларация о соответствии нормам ec 8
- Информация об оборудовании 8
- Применение по назначению 8
- Нормы инструкции и правила 9
- Инструменты материалы и вспомогательные средства 11
- Рекомендации по монтажу и эксплуатации 11
- Утилизация 11
- Эксплуатационные материалы 11
- 20 21 23 12
- 6 7 8 10 11 4 12 12
- Двигатель вырабатывает тепло которое в так называемом внутреннем охлаждающем контуре воспринимается охлаждающей жидкостью и отработанными газами и через теплообменники передаётся в отопительную систему эта система преобразования и использования энергии представляет собой одновременную выработку тепловой и электрической энергии так наряду с производимой генератором электрической энергией используется высвобождающаяся термическая энергия тепло газового двигателя 12
- Информация об оборудовании 12
- Основными узлами блок тэс являются газовый двигатель генератор и теплообменники привод генератора осуществляется напрямую от газового двигателя генератор вырабатывает электрический ток который подаётся в главный распределительный пункт низковольтной системы электроснабжения потребителя избыточная электроэнергия может подаваться в сеть энергоснабжающего предприятия газовый 12
- Принцип действия основных узлов блок тэс 12
- Рис 1 loganova en140 вид спереди 12
- 7 10 12 5 8 9 11 14
- Газовый участок регулирования и безопасности подача газа осуществляется через участок регулирования и безопасности со следующими приборами сертифицированными по dvgw 14
- Информация об оборудовании 14
- Рис 2 loganova en140 вид сзади 14
- Система контроля регулирование и контроль за работой двигателя осуществляется микропроцессорной системой управления контролируются температуры охлаждающей жидкости отработанных газов катализатора и воды в отопительном контуре датчик контроля расхода охлаждающей жидкости включая проводку до электрошкафа 14
- Термическое запорное устройство tae с шаровым краном газовый фильтр двойной электромагнитный клапан с контролем герметичности и с реле давления газа клапан регулирования расхода для лямбда регулирования полный лямбда регулирующий контур для приготовления газо воздушной смеси гибкое соединение металлическими шлангами 14
- Электрошкаф закреплён на опорной раме 14
- В электрошкафу находится система управления блок тэс силовая электрика с предохранителями силовые реле разделители и синхронизирующие приборы 17
- Информация об оборудовании 17
- Рис 4 электрошкаф с элементами управления 17
- Электрошкаф в электрошкафу установлены все приборы контроля 17
- Дальнейшая информация по управлению с сенсорной панели и экраны процесса приведены в главе 6 на стр 35 18
- Информация об оборудовании 18
- Пульт управления 18
- Рис 5 главное меню сенсорного экрана 18
- С сенсорного экрана рис 5 осуществляется основное управление блок тэс 18
- Опасные зоны 19
- Устройства обеспечения безопасности 19
- Информация об оборудовании 20
- Рис 6 функциональная схема en50 70 140 с подключениями 20
- Функциональная схема блок тэс 20
- Комплект поставки 21
- Размеры и технические характеристики 22
- Снижение мощности в зависимости от температуры приточного воздуха и высоты над уровнем моря 29
- Первый пуск 30
- Промежуточное хранение 30
- Транспортировка к заказчику 30
- Транспортировка первый пуск 30
- Запуск установки 31
- Выключение 33
- Выключение установки 33
- Временное прекращение работы 34
- Выключение установки при аварии 34
- Вид сзади на панель соединений 35
- Панель управления 35
- Технические характеристики панели управления 35
- Замена батарейки 36
- Пояснения по сенсорному экрану 36
- Панель управления 37
- Рис 20 главное меню сенсорного экрана 37
- Поля главного меню 38
- Рабочие экраны 40
- Бак 41
- Gls синхронизация 42
- Nls синхронизация 43
- Настройки 43
- Регулирование мощности 44
- Регулирование системы охлаждения двигателя 45
- Настройка регулятора вытяж вент 46
- Управл отх воздухом 46
- Настройка регулятора темп подающей линии 48
- Положение старта рег клапана лямбда 48
- Точка старта температуры обр линии 49
- Управлением баком водонагревателем 49
- Аварийный охладитель 50
- Уровень статистики 52
- Раб журнал 53
- Руч уровень отх воздух 54
- Руч уровень рег клапана лямбда 54
- Ручной уровень 54
- Сервис 56
- Сервис 57
- Таб 10 установочные параметры 57
- Установочные параметры 57
- Рабочие параметры 58
- Для записей 59
