6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
41

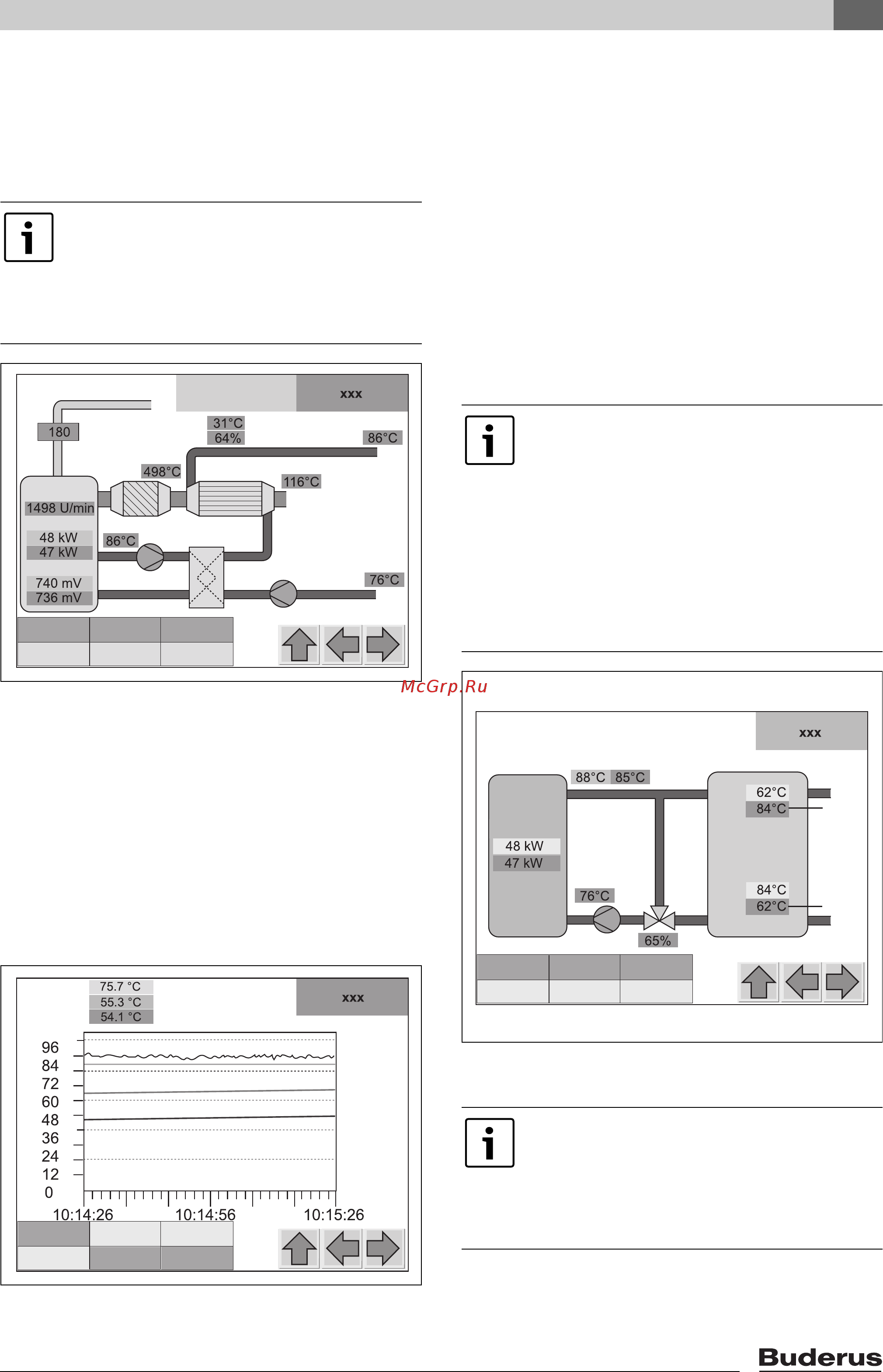

6.6.2 Рабочий экран «Обзор блок-ТЭС без
регулирования ПЛ»
Показанный далее рабочий экран появляется у
блок-ТЭС без опции «регулирование температуры
подающей линии».
Рис. 23 Рабочий экран «Обзор блок-ТЭС без
регулирования ПЛ»
6.6.3 Рабочий экран «Диаграмма блок-ТЭС»
При нажатии на правую кнопку со стрелкой
происходи переход на рабочий экран «Диаграмма
блок-ТЭС».
Здесь в виде цветной диаграммы показаны
изменения за последние две минуты температуры
охлаждающей жидкости двигателя, а также
температуры подающей и обратной линии системы
отопления.
Рис. 24 Рабочий экран «Диаграмма блок-ТЭС»
6.6.4 Рабочий экран «Бак»
При нажатии на правую кнопку со стрелкой у блок-
ТЭС с баком-накопителем происходит переход на
рабочий экран «Бак».
На этом экране показаны все важные
температуры бака, а также «Точка старта бака
(ПЛ/вкл)» и «Точка остановки бака (ОЛ/выкл)».
Другая индикация на этом экране:
• заданная и фактическая мощность
• фактические температуры подающей и
обратной линии
• заданная температура подающей линии
• положение трёхходового клапана
Рис. 25 Рабочий экран «Бак» с трёхходовым
клапаном
Рабочий экран «Обзор блок-ТЭС без
регулирования ПЛ» показан без
трёхходового клапана в обратной линии
отопительного контура. Поэтому для
температуры подающей линии показано
только фактическое значение.
6 720 647 266-05.1T
L
Сниж.мощн.
входное значение
Природный газ
Вздх
Отраб.газы WT
Под.линия
Обр.
линия
KAT
Мощность
Лямбда
Темп. кабины
Вытяж.вентилятор
Обороты
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
6 720 647 266-06.1TL
Под.линия
Двигатель
Обр.линия
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
Функция «управление бойлером»:
Если температура подающей линии
бака опускается ниже заданной «точки
старта бака (ПЛ)», то на блок-ТЭС
подаётся команда старта, и начинается
заполнение бака.
Когда температура обратной линии
бака поднимается выше заданной
«точки остановки бака (ОЛ)», то значит
бак заполнен, и загрузка с блок-ТЭС
прекращается.
У блок-ТЭС без опции «регулирование
температуры подающей линии»
отсутствует изображение трёхходового
клапана, его показание его положения
и заданной температуры подающей
линии блок-ТЭС.
6 720 647 266-07.1TL
Блок-ТЭС
Бак
Бак:
Под.
линия
Обр.
линия
Мощность
ВКЛ
ВЫКЛ
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
