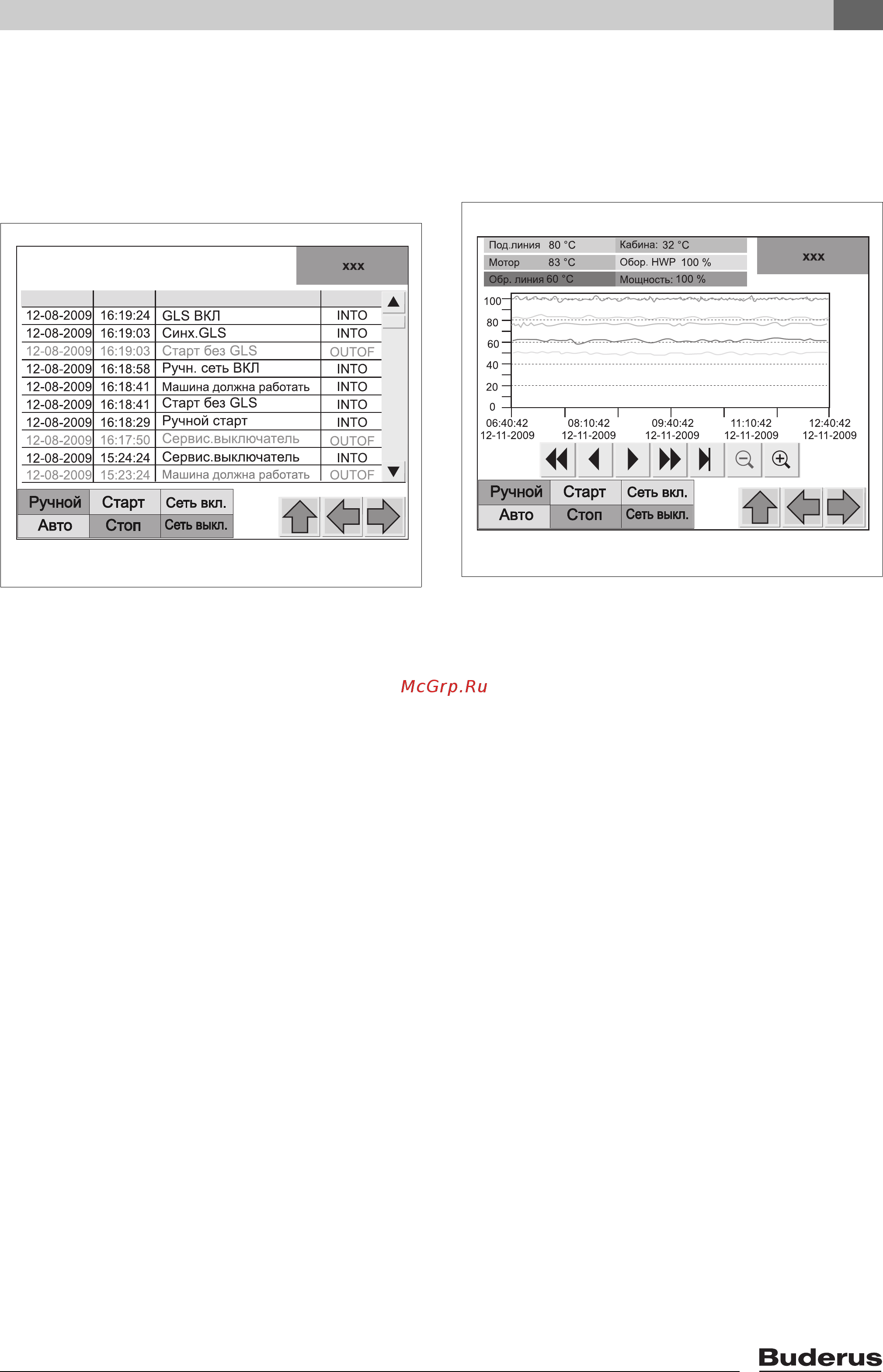

![Buderus Loganova EN 140 [53/60] Раб журнал](/views2/1423024/page53/bg35.png)
6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
53
6.8.4 «Рабочий журнал»
Здесь показаны все команды, которые
выдавались вручную через выключатели или с
сенсорного экрана, а также автоматически
поступающие команды и сообщения с указанием
даты и времени.
Рис. 48 Экран статистики «Рабочий журнал»
Сообщения, показанные чёрным шрифтом,
обозначенные INTO = поступающие сообщения.
Синие сообщения OUTOF = исходящие сообщения
Это значит: блок-ЕЭС остановился 12.08.2009 в
15:23 (поле сенсорного экрана «Стоп»)
Затем следует сообщение «Сервисный
выключатель» - состояние = INTO
Это значит: сервисный выключатель был
выключен (положение 0), пуск газового двигателя
сейчас невозможен.
Сейчас можно провести техобслуживание блок-
ТЭС.
Затем сервисный выключатель был переключен в
положение 1 (работа) (OUTOF) и была выдана
команда включения нажатием на поле сенсорного
экрана «Ручной старт» (INTO).
6.8.5 «Температуры блок-ТЭС»
На этой диаграмме показаны различными цветами
температуры в градусах Цельсия Celsius, частота
вращения насоса отопительного контура и
мощность блок-ТЭС в процентах.
Рис. 49 Диаграмма «Температуры блок-ТЭС»
Запись параметров начинается с включения
системы управления блок-ТЭС. Этот архив не
записывает данные, поэтому при отключении
напряжения управления (аварийном или
защитным автоматом) эти значения не
сохраняются.
Чтобы точнее рассмотреть определённый участок
диаграммы, можно изменить масштаб шкалы
времени кнопками «+» и «-».
Кнопками со стрелками можно переходить по
диаграмме вперёд и назад.
С периодичностью в минуту происходит запись
данных на карту памяти SD.
Изображение диаграммы только временное.
Дата Время Сообщение Сост.
Раб. журнал
6 720 645 148-35.1TL
6 720 645 148-36.1TL
