Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
45
6.7.2 Экран настройки «Регулирование
системы охлаждения двигателя»
Этот экран настройки предназначен для ввода
параметров системы охлаждения двигателя
Рис. 31 Экран настройки «Регулирование системы
охлаждения двигателя»
Регулирование системы охлаждения двигателя
меняет отдачу тепла внешней системе отопления.
Регулирование системы охлаждения двигателя
активно только в автоматическом режиме.
Задающим параметром является температура
охлаждающей жидкости, управляющим
параметром является мощность.
При кратковременном повышении температуры
обратной линии внешней отопительной системы
блок-ТЭС может через регулирование системы
охлаждения снизить отдаваемую тепловую
мощность.
Этот метод позволяет снизить частые отключения
из-за максимальной температуры двигателя.
Ввод начала снижения мощности
Температура на этом экране является
температурой охлаждающей жидкости двигателя.
При превышении заданного здесь значения
система управления блок-ТЭС начинает снижение
электрической мощности, пока не будет
достигнута минимальная мощность при
температуре 92 °C. При дальнейшем повышении
температуры охлаждающей жидкости до 94 °C
блок-ТЭС выключается (нормальное отключение).
Ввод минимальной мощности
Минимальная мощность блок-ТЭС может
изменяться в пределах от 50 до 100 % от
номинальной мощности.
Снижение мощности происходит по линейной
зависимости. Наклон этой прямой зависит от
заданной температуры и минимальной отдаваемой
мощности.

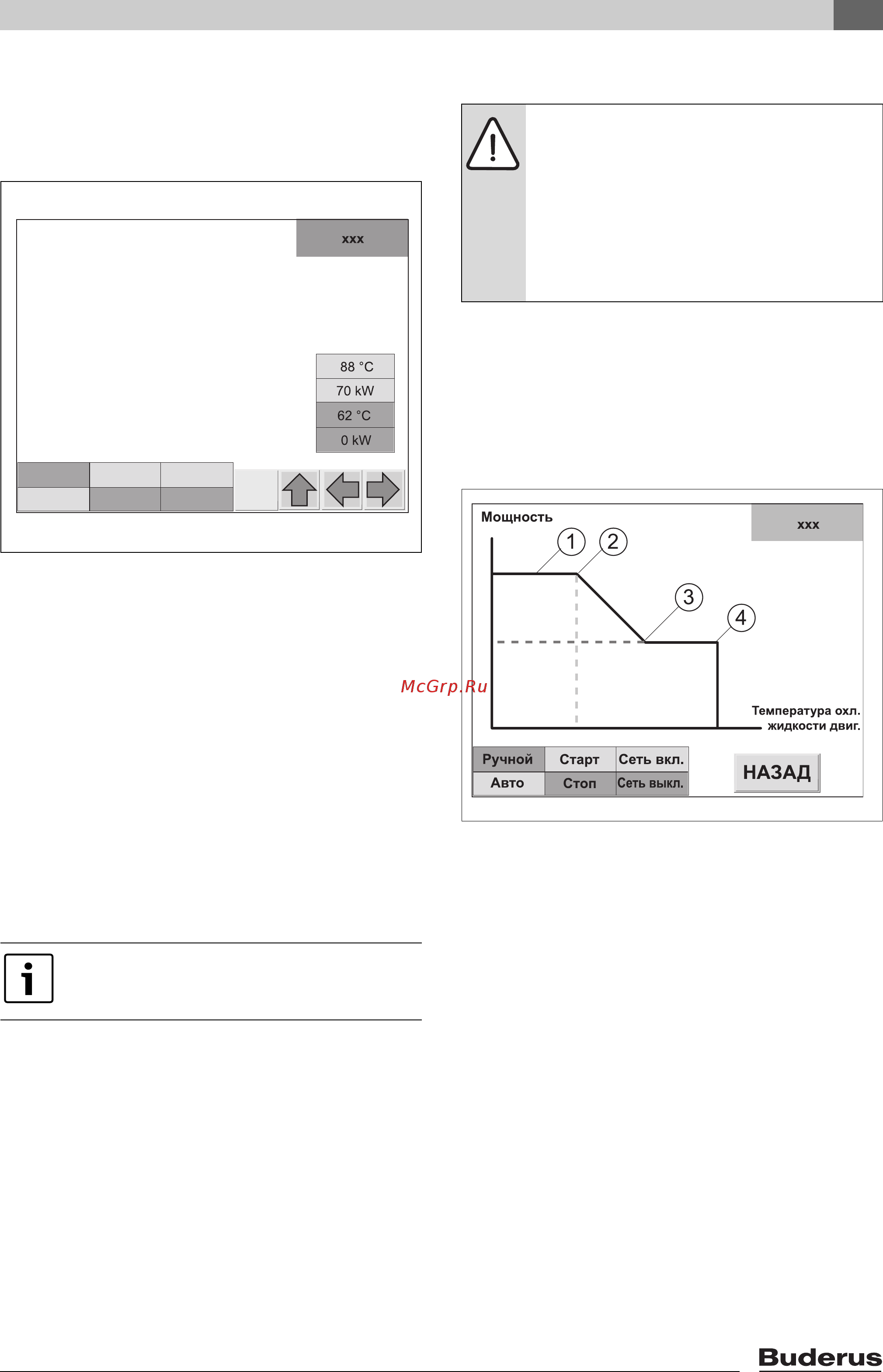

Рис. 32 Пример регулирования системы
охлаждения двигателя
1 Максимальная мощность
2 Начало снижения мощности
3 Минимальная мощность
4 Нормальное отключение
Кнопка «Помощь» вызывает диаграмму
(Æ рис. 32, стр. 45).
6 720 647 266-13.1T
L
Регулирование системы
охлаждения двигателя:
Если температура охл. жидкости двигателя превысит заданную
точку "Начало снижения мощности", то мощность
снижается в завис. от температуры двигателя,
пока не достигнет заданной для 92 С миним. мощности.
Ввод начала снижения мощности
Ввод минимальной мощности
Индикация фактич. температуры охл. жидкости
Индикация фактической мощности
Помо.
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования!
Изменённые здесь значения могут
оказывать влияние на другие
регулируемые контуры.
B Регулировки должны выполнять
только специалисты или специально
обученный персонал.
6 720 645 148-16.1TL
