Buderus Loganova EN 140 [18/60] Пульт управления
![Buderus Loganova EN 140 [18/60] Пульт управления](/views2/1423024/page18/bg12.png)
2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
18
2.8.12 Пульт управления

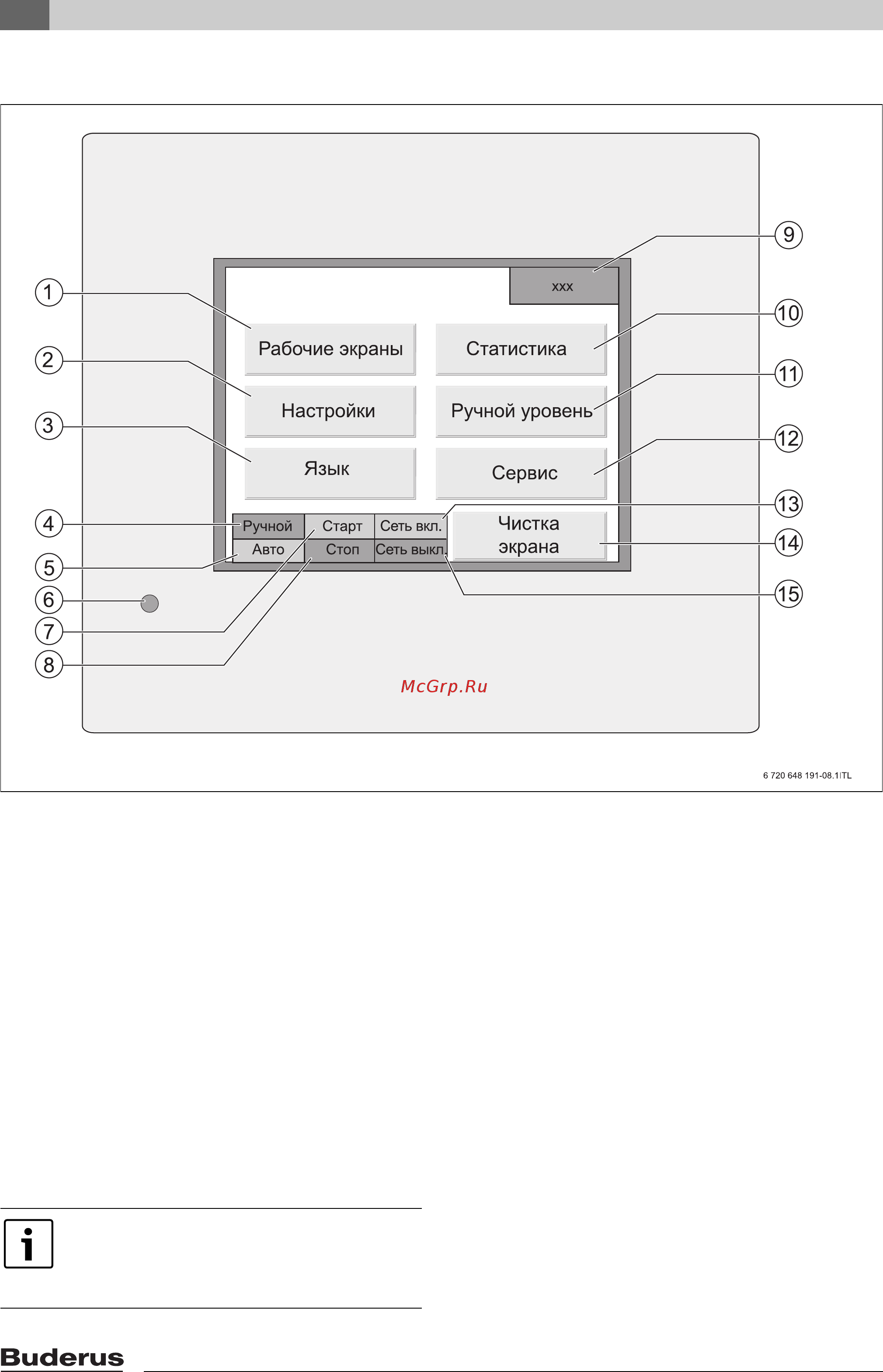

Рис. 5 Главное меню – сенсорного экрана
1 Подменю «Рабочие экраны»
2 Подменю «Настройки»
3 Подменю «Язык»
4 Поле «Ручной» (ручной режим)
5 Поле «Авто» (автоматический режим)
6 LED Cветодиод Power (индикатор включения
прибора)
7 Поле «Старт»
8 Поле «Стоп»
9 Индикация рабочего состояния
10 Подменю «Статистика»
11 Подменю «Ручной уровень»
12 Сервисный уровень
13 Поле «Сеть вкл.»
14 Блокировка кнопок для чистки сенсорного экрана
15 Поле «Сеть выкл.»
С сенсорного экрана (Æ рис. 5) осуществляется
основное управление блок-ТЭС.
Дальнейшая информация по
управлению с сенсорной панели и
экраны процесса приведены в главе 6
на стр. 35.
