Buderus Loganova EN 140 [35/60] Панель управления

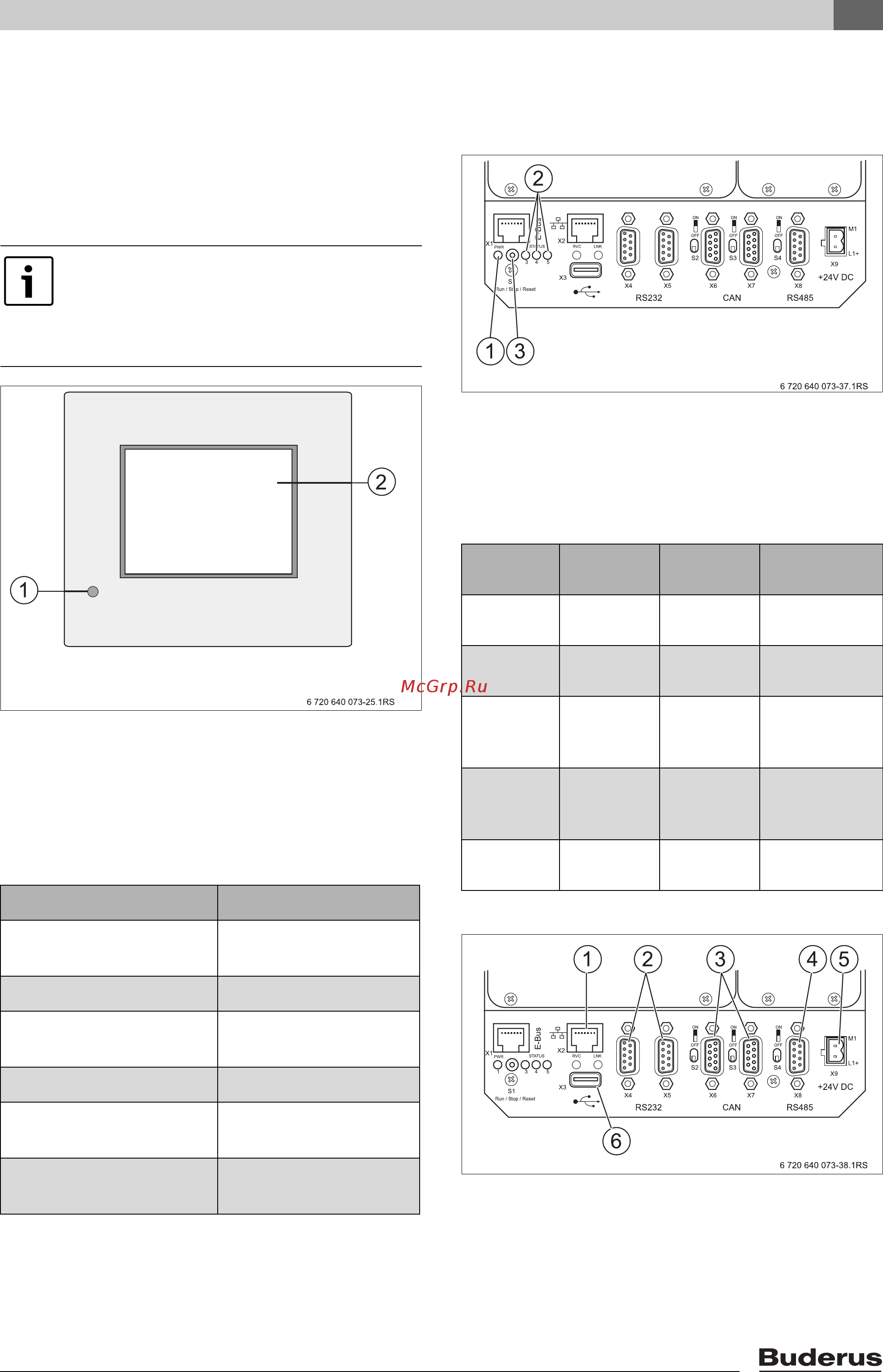

![Buderus Loganova EN 140 [35/60] Панель управления](/views2/1423024/page35/bg23.png)
6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
35
6 Панель управления
В зависимости от комплектации и
дополнительного оборудования рабочие экраны
панели управления на блок-ТЭС могут отличаться
от приведённых в этой инструкции или вообще
отсутствовать.
Рис. 17 Панель управления
1 LED Cветодиод Power (индикатор включения
прибора)
2 Сенсорный экран
6.1 Технические характеристики
панели управления
6.2 Вид сзади на панель соединений
Рис. 18 Переключатели и светодиодная LED
сигнализация на панели соединений
1 Светодиод (LED 1), зелёный = правильное
питающее напряжение
2 Индикация состояния (LED 3, 4, 5)
3 Переключатель режима работы S1 (RUN = работа)
Рис. 19 Разъёмы на панели соединений
1 X2 = подключение Ethernet 10/100 Мбит
2 X4, X5 = последовательный порт RS 232
3 X6, X7 = CANopen
4 X8 = последовательный порт RS 485
5 X9 = электропитание 24 В =
6 X3 = разъём USB
Приведённые на рабочих экранах
фактические значения параметров и
другие данные являются только
примерами и не должны приниматься
как рекомендуемые значения.
Сенсорный экран 5,7" цветной TFT-
экран
Разрешение 320 x 240 (QVGA)
Разъёмы 2 x RS232, 1 x USB,
1x RS485
Охлаждение пассивное
Степень защиты
лицевой стороны
IP 65
Температура
окружающего воздуха
0 - 50 °C
Таб. 8 Технические характеристики панели
управления
LED 3
(зелёный)
LED 4
(красный)
LED 5
(красный)
Состояние
горит не горит - Программа:
RUN
не горит горит - Программа:
СТОП
не горит мигает - Программа:
СТОП ИЗ_ЗА
ОШИБКИ
мигает горит - Точка
прерывания
СТОП
- - горит Режим:
FORCE
Таб. 9 Светодиодная LED индикация
