2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
14
Система контроля
Регулирование и контроль за работой двигателя
осуществляется микропроцессорной системой
управления. Контролируются температуры
охлаждающей жидкости, отработанных газов,
катализатора и воды в отопительном контуре,
датчик контроля расхода охлаждающей жидкости,
включая проводку до электрошкафа.
Электрошкаф закреплён на опорной раме.
Газовый участок регулирования и
безопасности
Подача газа осуществляется через участок
регулирования и безопасности со следующими
приборами, сертифицированными по DVGW:
• Термическое запорное устройство (TAE) с
шаровым краном
• Газовый фильтр
• Двойной электромагнитный клапан с контролем
герметичности и с реле давления газа
• Клапан регулирования расхода для лямбда-
регулирования
• Полный лямбда-регулирующий контур для
приготовления
газо-воздушной смеси
• Гибкое соединение металлическими шлангами

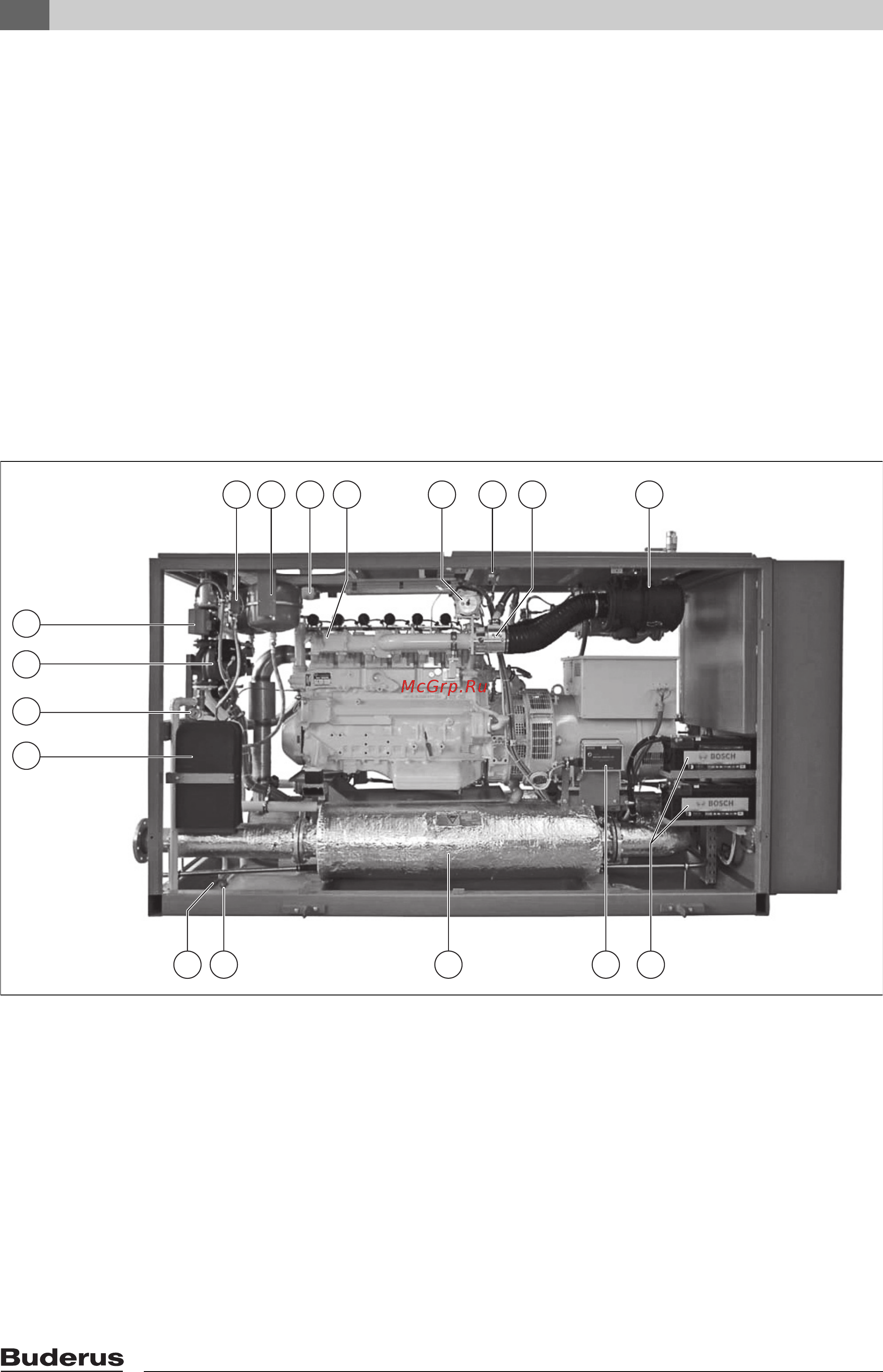

Рис. 2 Loganova EN140 – вид сзади
1 Теплообменник охлаждающей жидкости
двигателя
2 Манометр давления охлаждающей жидкости
3 Насос отопительного контура
4 Трёхходовой клапан регулирования температуры
подающей линии
5 Удаление воздуха из контура охлаждения
двигателя
6 Расширительный бак охлаждающей жидкости
двигателя (синий)
7 Датчик температуры в кабине
8 Цилиндр 1
9 Регулятор мощности/частоты вращения
10 Предохранительный ограничитель температуры
впускного канала газо-воздушной смеси
11 Газовоздушный смеситель
12 Воздушный фильтр
13 Аккумуляторная батарея
14 Блок управления зажиганием
15 Глушитель отработанных газов
16 Кран заполнения и слива воды отопительного
контура
17 Кран заполнения и слива охлаждающей жидкости
двигателя
6 720 643 001-02.1ITL
4
1
2
6 7 10 125 8 9 11
1317
3
15 1416
