2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
12
2.8 Принцип действия основных
узлов блок-ТЭС
Основными узлами блок-ТЭС являются газовый
двигатель, генератор и теплообменники. Привод
генератора осуществляется напрямую от газового
двигателя. Генератор вырабатывает
электрический ток, который подаётся в главный
распределительный пункт низковольтной системы
электроснабжения потребителя. Избыточная
электроэнергия может подаваться в сеть
энергоснабжающего предприятия. Газовый
двигатель вырабатывает тепло, которое в так
называемом «внутреннем охлаждающем контуре»
воспринимается охлаждающей жидкостью и
отработанными газами и через теплообменники
передаётся в отопительную систему. Эта система
преобразования и использования энергии
представляет собой одновременную выработку
тепловой и электрической энергии, так наряду с
производимой генератором электрической
энергией используется высвобождающаяся
термическая энергия (тепло) газового двигателя.

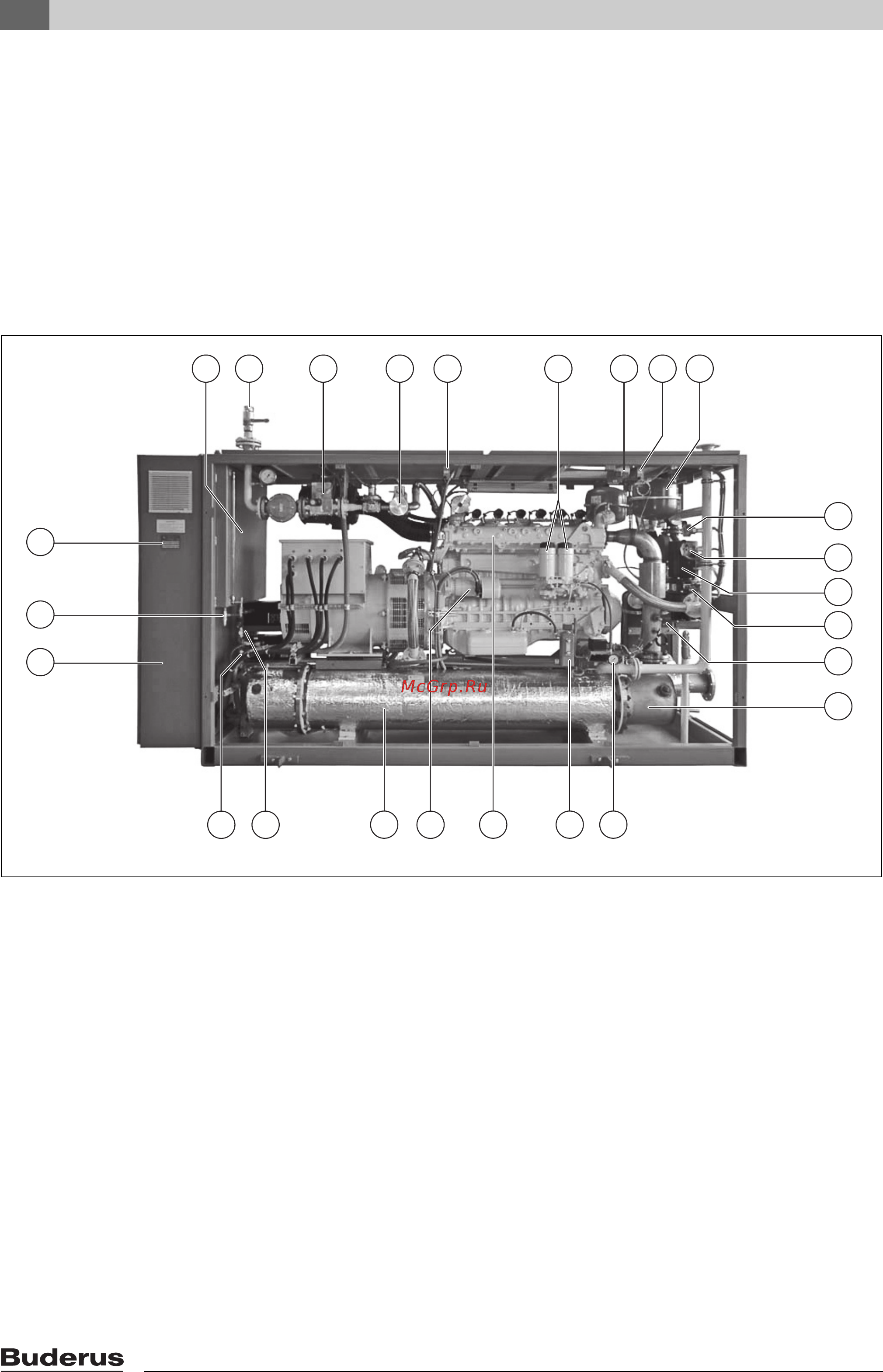

Рис. 1 Loganova EN140 – вид спереди
1 Электрошкаф
2 Слив бака запаса масла (шаровой кран снаружи)
3 Заводская табличка
4 Масляный бак
5 Термическая защита арматуры
6 Газовый участок регулирования и безопасности
для природного газа с газовым фильтром,
электромагнитными клапанами, реле давления и
регулятором давления газа.
7 Лямбда-регулирование для природного газа
8 Предохранительный ограничитель температуры
(STB) охлаждающей жидкости двигателя
9 Масляный фильтр (2 шт.)
10 Головка измерения дымности (за ним датчик
температуры в кабине)
11 Предохранительный ограничитель температуры
воды в системе отопления
12 Расширительный бак воды отопительного контура
(красный)
13 Реле давления воды в системе отопления
(контроль минимального давления)
14 Реле давления воды в системе отопления
(контроль максимального давления)
15 Насос охлаждающей жидкости (чёрный, скрыт)
16 Реле давления охлаждающей жидкости двигателя
17 Лямбда-зонд
18 Корпус катализатора
19 Реле давления масла с манометром (спереди)
20 Реле контроля уровня автоматики заполнения
маслом
21 Водоохлаждаемый коллектор отработанных газов
22 Стартёр
23 Теплообменник отработанных газов
24 Автоматическое заполнение маслом картера
двигателя с электромагнитным клапаном (шаровой
кран внутри)
25 Слив масла из двигателя (нижний внутренний
кран)
6 720 643 001-01.1ITL
18
2
1
3
5 6 7 8 10 114
12
1920
2123
13
14
15
16
17
222425
9
