Buderus Loganova EN 140 [50/60] Аварийный охладитель

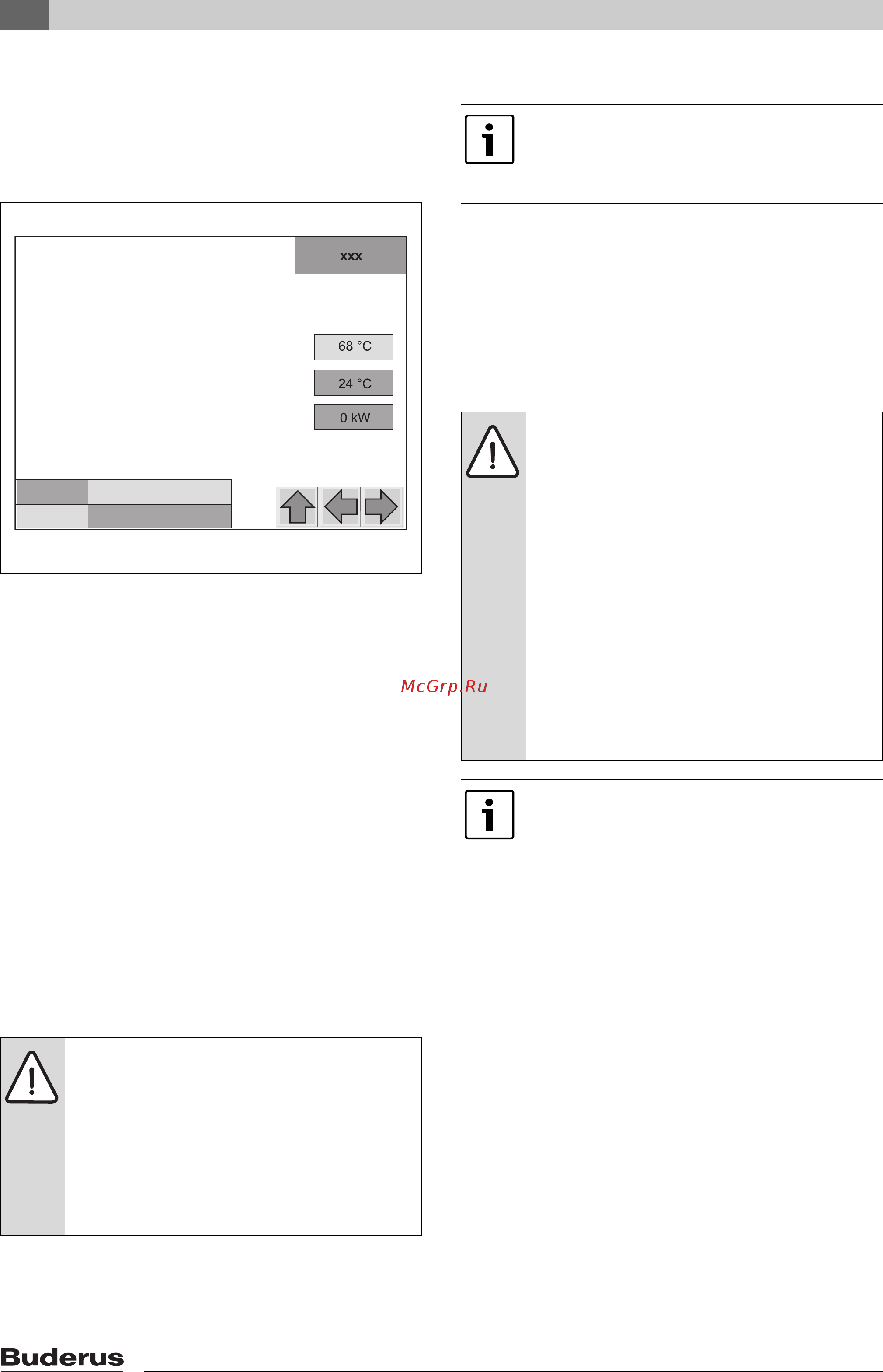

![Buderus Loganova EN 140 [50/60] Аварийный охладитель](/views2/1423024/page50/bg32.png)
6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
50
6.7.10 Экран настройки «Аварийный
охладитель»
У блок-ТЭС, оснащённых аварийным охладителем,
на этом экране задаётся температура обратной
линии.
Рис. 41 Экран настройки «Аварийный охладитель»
При низком отборе тепла аварийный охладитель
(теплообменник и /или обратный охладитель)
охлаждает воду подводимую к блок-ТЭС из
системы отопления.
Эта регулировка необходима, если, несмотря на
отсутствующий теплоотбор, блок-ТЭС должна
вырабатывать электроэнергию (нулевая нагрузка,
резервное питание).
Если температура обратной линии к блок-ТЭС
растёт, то двигатель не может охлаждаться в
достаточной мере, и блок-ТэС останавливается по
неисправности из-за высокой температуре.
Чтобы не допустить перегрева блок-ТЭС, нужно
задавать температуру обратной линии так, чтобы в
блок-ТЭС в достаточной мере обеспечивалась
подача прохладной водя из обратной линии. Этот
параметр задаётся при пуско-наладочных
работах.
6.7.11 Экран настройки «Добавление масла»
На этом экране можно включить заполнение
газового двигателя новым маслом.
Эта функция требуется при замене масла, чтобы
после слива отработанного масла залить в картер
двигателя новое.
Если картер двигателя не заполнен, то блок-ТЭС
после команды старта не запустится по
неисправности.
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования!
Изменённые здесь значения могут
оказывать влияние на другие
регулируемые контуры.
B Регулировки должны выполнять
только специалисты или специально
обученный персонал.
6 720 647 266-22.1TL
Аварийный охладитель:
С авар. охладителем обр. линия отопления при высоких
температурах охлаждается в авар. режиме.
Ввод задан. значения температуры обр. линии
Индикация фактич. температуры обр. линии
Индикация фактической эл. мощности
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
Замену масла должны выполнять
только специалисты изготовителя или
уполномоченного изготовителем
специализированного предприятия.
ОПАСНО: угроза для жизни от
автоматического пуска блок-ТЭС!
Блок-ТЭС запускается автоматически
от внешнего сигнала.
Если блок-ТЭС выключается
сервисным выключателем, например,
для проведения технического
обслуживания, то нужно защитить этот
выключатель от случайного
включения.
B Установите сервисный выключатель
на электрошкафу в положение 0
(техобслуживание).
B Выньте ключ из сервисного
выключателя.
Перед заменой масла остановите блок-
ТЭС и защитите её сервисным
выключателем от случайного
включения. Затем проверьте,
достаточно ли имеется масла в
масляном баке. Прежде чем слить
отработанное масло, закройте шаровой
кран «добавления нового масла» на
масляном баке. Добавление нового
масла можно включить только на
неработающем двигателе. После слива
отработанного масла закройте шаровой
кран «старого масла» и откройте кран
«добавления нового масла» на
масляном баке.
