6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
51

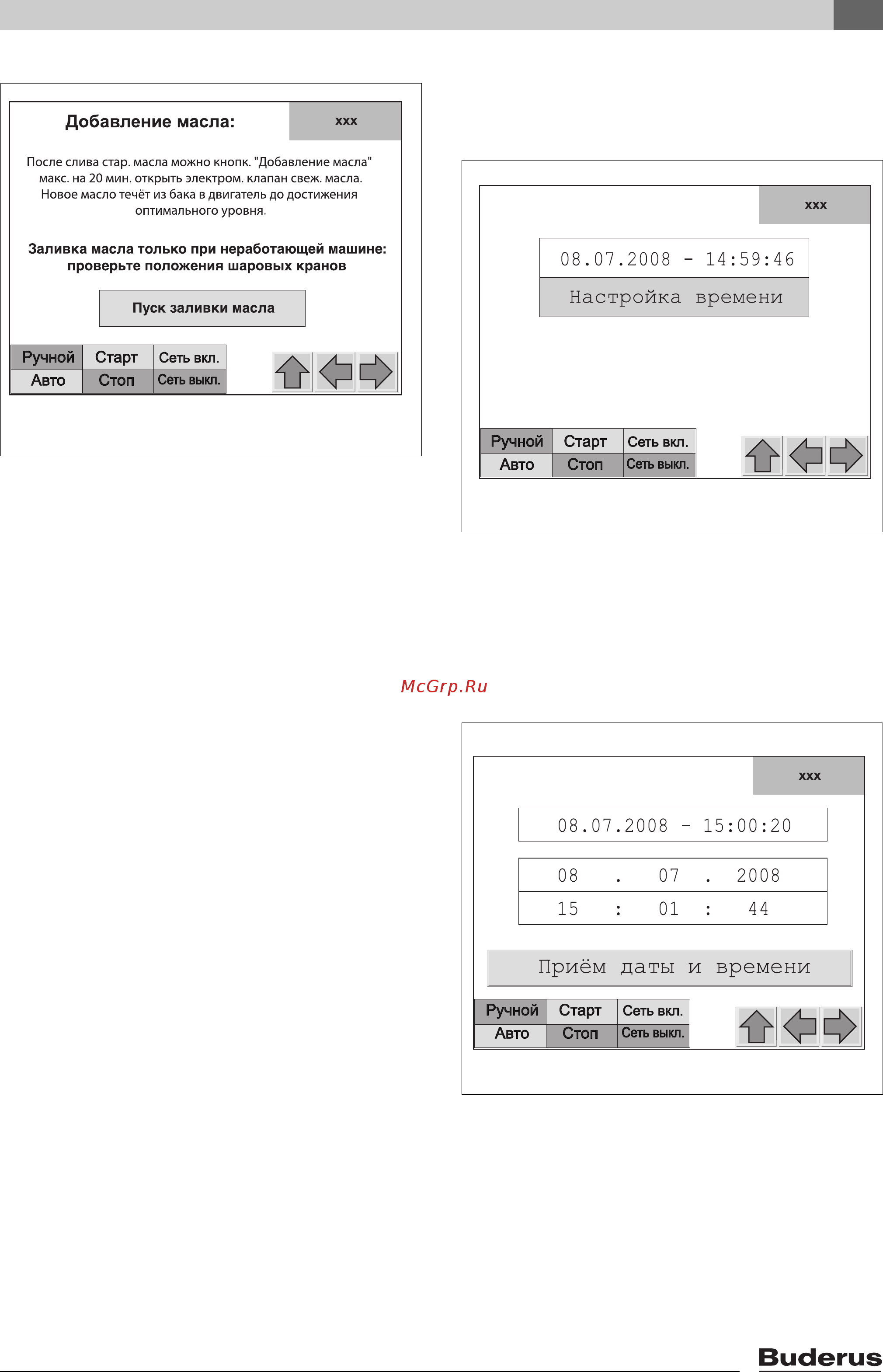

Рис. 42 Экран настройки «Добавление масла»
После нажатия поля «Пуск заливки масла»,
максимум на 20 минут открывается
электромагнитный клапан.
Процесс заполнения контролируется системой
регулирования уровня масла и прекращается при
достижении «максимального уровня».
6.7.12 Экран настройки «Дата/время»
На этом экране выполняется установка даты и
времени.
Рис. 43 Экран настройки «Дата»
Правильная дата и время имеют важное значение,
так как показания состояния и неисправности
сохраняются в меню статистики с указанием даты
и времени.
При нажатии кнопки «Настройка времени»
появляется следующий экран.
Рис. 44 Экран настройки «Время»
После изменения значений в этом меню, нужно
нажать поле «Приём даты и времени».
При нажатии правой кнопки с горизонтальной
стрелкой внизу справа на дисплее снова
появляется первый экран настройки
«Регулирование мощности».
6 720 645 148-18.1TL
6 720 645 148-32.1TL
6 720 645 148-44.1TL
