2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
22
2.13 Размеры и технические характеристики

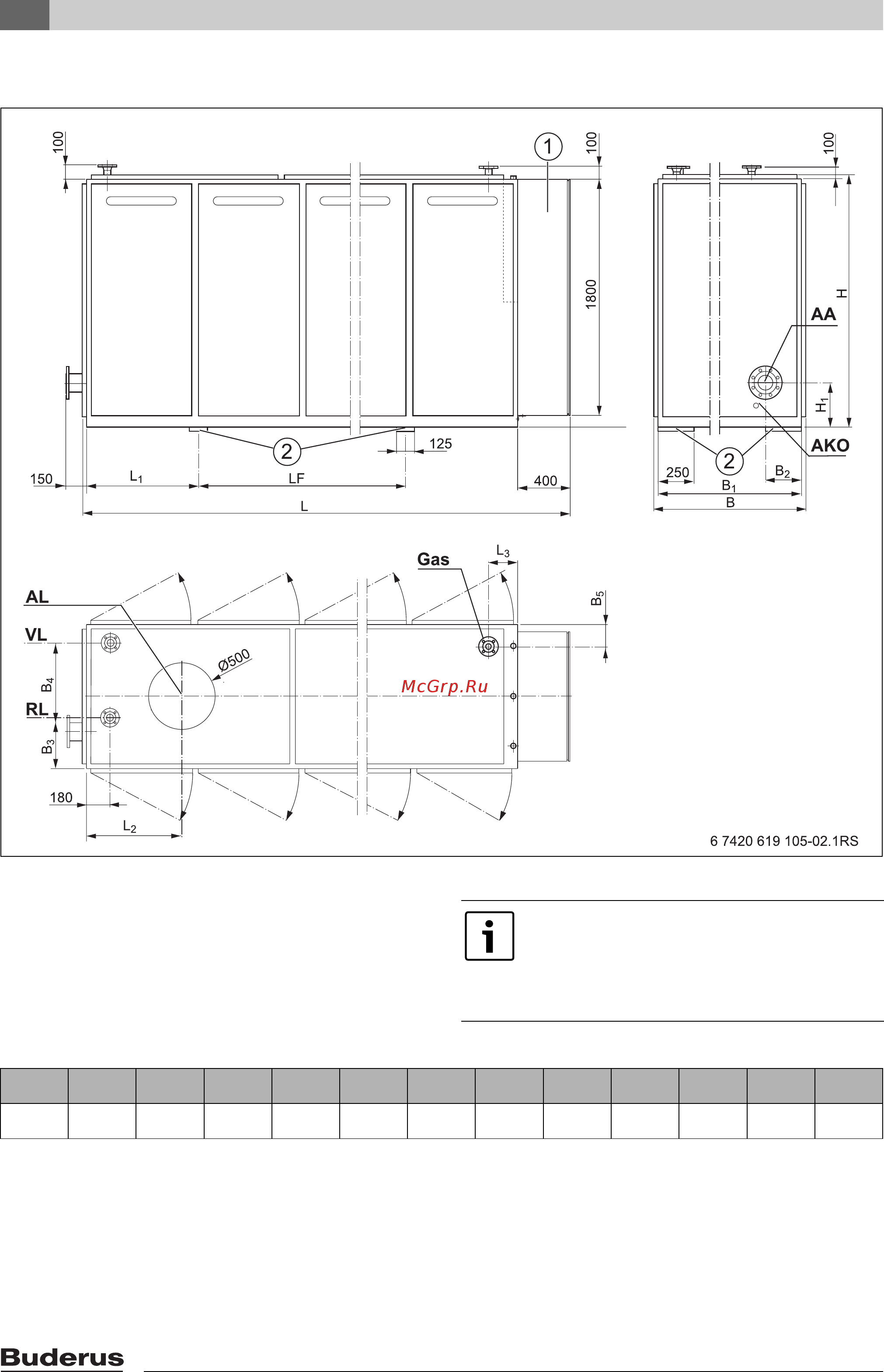

Рис. 7 Размеры и подключения EN140 (в мм)
1 Электрошкаф
2 Точки нагрузки/подкладки под машину
AA Подключение отвода отработанных газов
VL Подающая линия (выход воды отопления)
AKO Выход конденсата
GAS Подключение газа + газовый кран
AL Отходящий воздух
RL Обратная линия (вход воды отопления)
При монтаже и эксплуатации станции
соблюдайте нормы и правила той
страны, где она эксплуатируется!
Соблюдайте параметры, приведённые
на заводской табличке блок-ТЭС.
B B
1
B
2
B
3
B
4
B
5
H H
1
L L
1
L
2
L
3
L
F
1160 1100 278,5 383 577 170 1930 343 3730 860 733 224 1580
Таб. 6 Размеры (в мм)
