6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
42

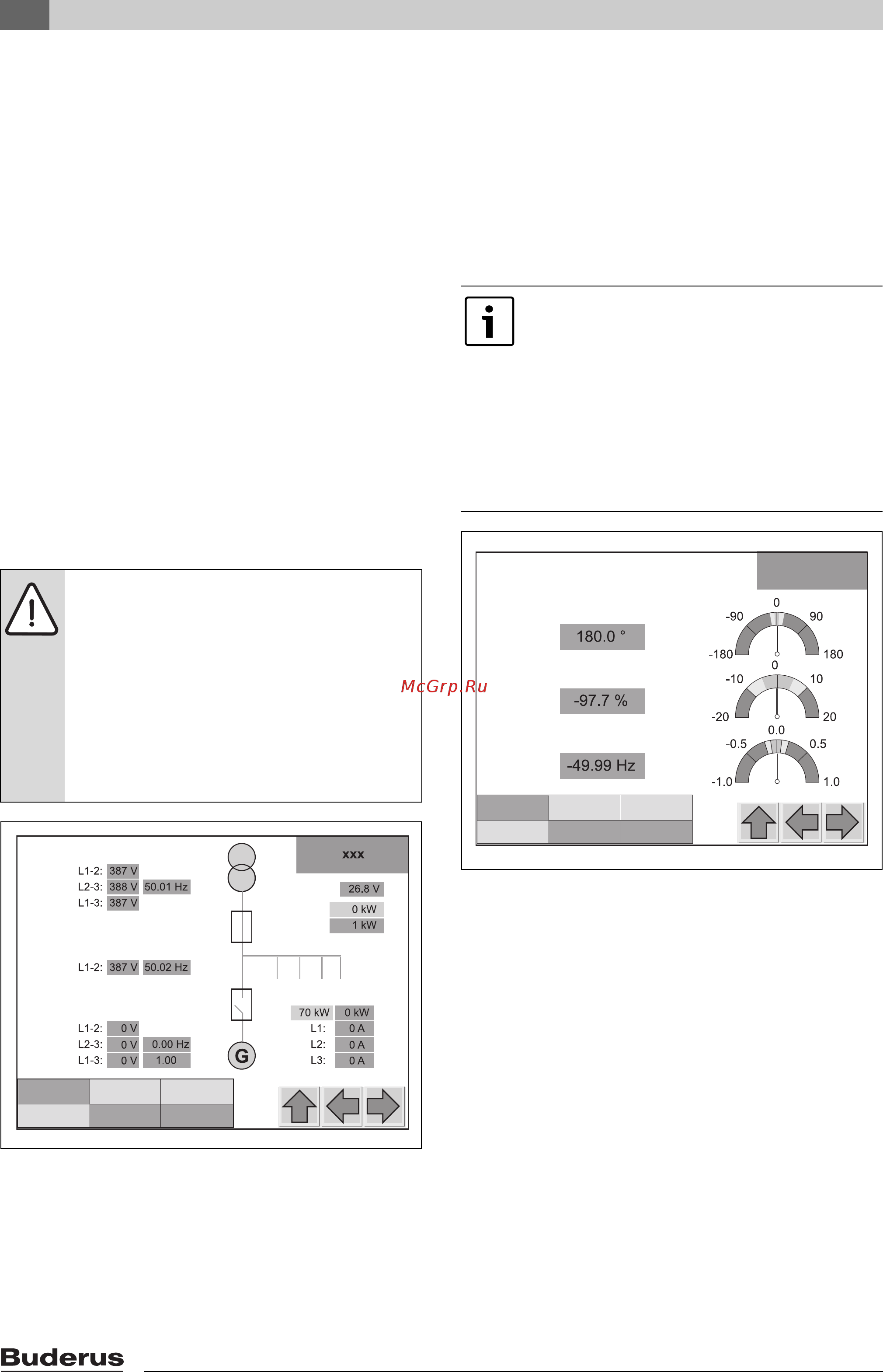

6.6.5 Рабочий экран «Блок-ТЭС сеть»
При нажатии на правую кнопку со стрелкой
происходит переход на рабочий экран «Блок-ТЭС
сеть»
Здесь показано состояние силового реле
генератора «GLS». У блок-ТЭС с опцией «Режим
резервного питания» показано силовое реле сети
«NLS».
Другая индикация на экране «Блок-ТЭС сеть»:
• заданная мощность генератора
• фактическая мощность генератора
• сетевое напряжение
• токи
• частоты
• управляющее напряжение (под индикацией
состояния).
Если блок-ТЭС предназначен для работы в
режиме резервного источника питания, то будут
показаны напряжение и частота шины резервного
питания и силовое реле сети.
Рис. 26 Рабочий экран «Блок-ТЭС сеть» с
режимом резервного питания (силовое
реле генератора разомкнуто)
6.6.6 Рабочий экран «Синхронизация GLS»
При нажатии на правую кнопку со стрелкой
происходит переход на рабочий экран
«Синхронизация GLS».
Здесь показаны разность напряжений, частоты и
угол сдвига фаз между сетью и генератором.
Значения слева показаны в цифровой форме,
справа - в виде синхроскопа.
Рис. 27 Рабочий экран «Синхронизация GLS»
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования в режиме
резервного питания!
B Разомкните силовое реле сети.
B Защитите/заблокируйте силовое
реле сети от включения вручную на
всё время работы в режиме
резервного питания.Только после
этого включается силовое реле
генератора.
6 720 647 266-08.1T
L
Сборная шина:
Сеть:
Генератор:
Шина авар. питания
Упр. напряжение:
Получ. сеть
Генератор:
NLS
GLS
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
Как только силовое реле генератора
получает команду включения,
начинается согласование частоты,
положения фаз и напряжения между
сетью и генератором.
Только после того как все величины
синхронны, силовое реле подключает
генератор к сети. Затем мощность блок-
ТЭС медленно повышается до
заданного значения.
6 720 647 266-09.1T
L
Угол сдвига фаз:
Разность напряжений:
Разность частоты:
Готов к
старту
GLS синхронизация:
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
