Buderus Loganova EN 140 [29/60] Снижение мощности в зависимости от температуры приточного воздуха и высоты над уровнем моря
![Buderus Loganova EN 140 [29/60] Снижение мощности в зависимости от температуры приточного воздуха и высоты над уровнем моря](/views2/1423024/page29/bg1d.png)
2
Информация об оборудовании
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
29
2.14 Снижение мощности в зависимости от температуры приточного воздуха и
высоты над уровнем моря
Мощность двигателя зависит от температуры
приточного воздуха и высоты установки
оборудования над уровнем моря.
Снижение мощности от 300 м над уровнем моря
(Æ рис. 8).
При проведении пуско-наладочных работ нужно
отрегулировать мощность по высоте установки
оборудования над уровнем моря, иначе двигатель
будет громко работать и снижается срок службы.

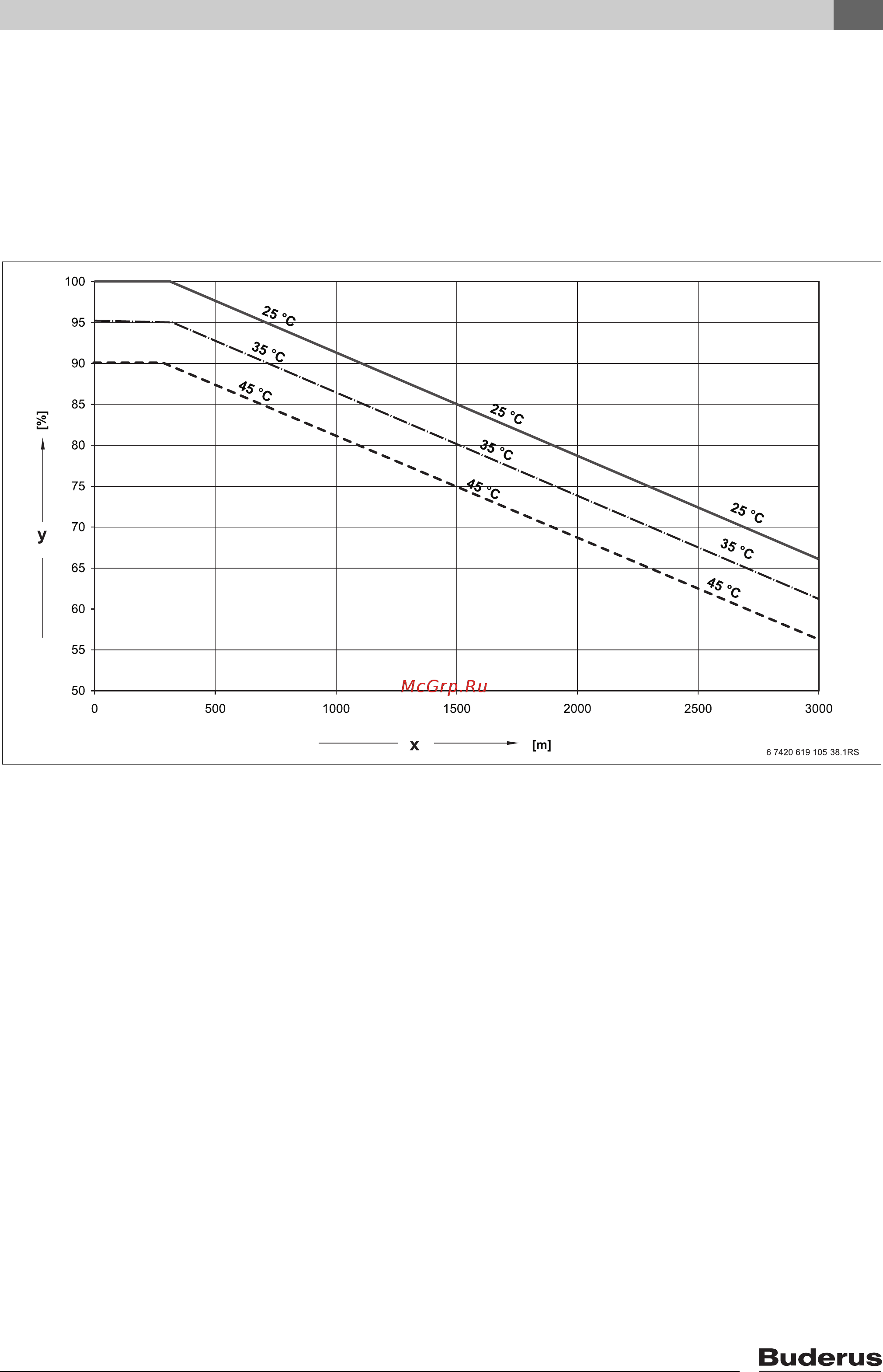

Рис. 8 Снижение мощности в зависимости от температуры приточного воздуха и высоты над уровнем
моря
x Высота над уровнем моря
y Снижение мощности
