6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
46

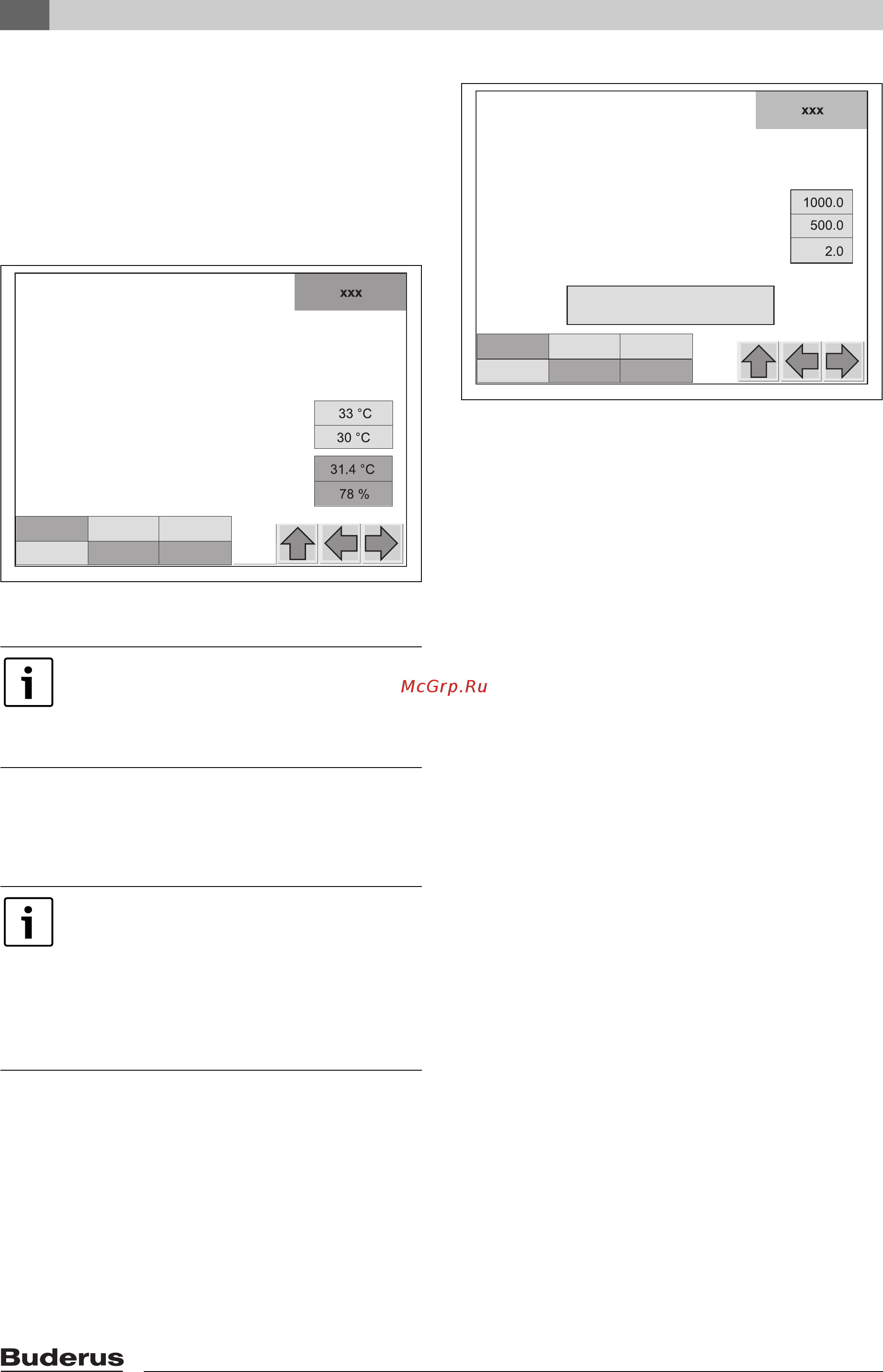

6.7.3 Экран настройки «Управление
отходящим воздухом»
На этом экране задаются точки включения и
выключения вытяжного вентилятора. На этом
экране показаны частота вращения вытяжного
вентилятора и температура, измеренная
температурным датчиком в звукоизоляционной
кабине блок-ТЭС.
Рис. 33 Экран настройки «Управление отходящим
воздухом»
6.7.4 Экран «Настройка регулятора
вытяжного вентилятора»
На этом экране настраивается регулятор
вытяжного вентилятора.
Рис. 34 Экран «Настройка регулятора вытяжного
вентилятора»
ПИД-регулятор - это универсальный классический
регулятор, который объединяет в себе свойства П,
И, ПИ и ПД регуляторов. Управление контуром с
помощью такого регулятора осуществляется
быстро и точно. Параметры задаются при
проведении пуско-наладочных работ и
согласуются с местными характеристиками
системы. Для недопущения сбоев в работе
регулируемого контура эти параметры имеют
право изменять только специалисты
авторизованного обслуживающего предприятия
или специально обученные лица. Изменённые
здесь значения могут оказывать влияние на другие
регулируемые контуры в системе управления.
Изменяя приведённые далее параметры, следует
добиваться компромисса между стабильным, но
очень медленным и динамичным регулированием,
который при определённых обстоятельствах
может привести к колебаниям и нестабильности
управления.
KP (Пропорциональная часть)
Чем больше разница между заданным и
фактическим значением на входе, тем больше
выходная величина (восстанавливающая сила).
Чтобы поддерживать малое отклонение
регулируемой величины, нужно задавать как
можно большее значение. Увеличение этого
коэффициента ведёт к ускорению реакции
регулятора, но таит в себе опасность больших
отклонений и склонности к колебаниям
регулирования.
TN (Интегральная часть или время изодрома)
При неизменной разнице на входе значение на
выходе возрастает (интегрируется). Это может
служить для того, чтобы разницу на входе довести
до нуля, что невозможно при чистом П-
регулировании. Уменьшение этого коэффициента
ведёт к ускорению реакции регулятора.
Разница температур включения и
выключения (здесь стандартное
значение 3 °C) можно изменить при
проведении пуско-наладочных работ с
учётом условий эксплуатации.
При нажатии поля «Исходная
установка регулятора» коэффициенты
принимают исходные значения,
обеспечивающие хорошую
характеристику регулирования. Эти
исходные значения могут отличаться от
установленных при пуско-наладке
значений.
6 720 647 266-14.1TL
Управл. отх. воздухом:
Установка точек включения-выключения
вытяжного вентилятора
Ввод точки перекл. ВКЛ вытяж. вентилятора
Ввод точки перекл. ВЫКЛ вытяж. вентилятора
Индикация факт. температуры кабины
Индикация факт. оборотов вытяж. вентилятора
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
6 720 647 266-15.1T
L
Настройка регулятора
вытяж.вент.:
Настройка регулятора:
KP: большее значение сильнее - KP
TN: меньшее значение сильнее - TN
TV: большее значение сильнее - TV
Регулятор исходная
установка
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
