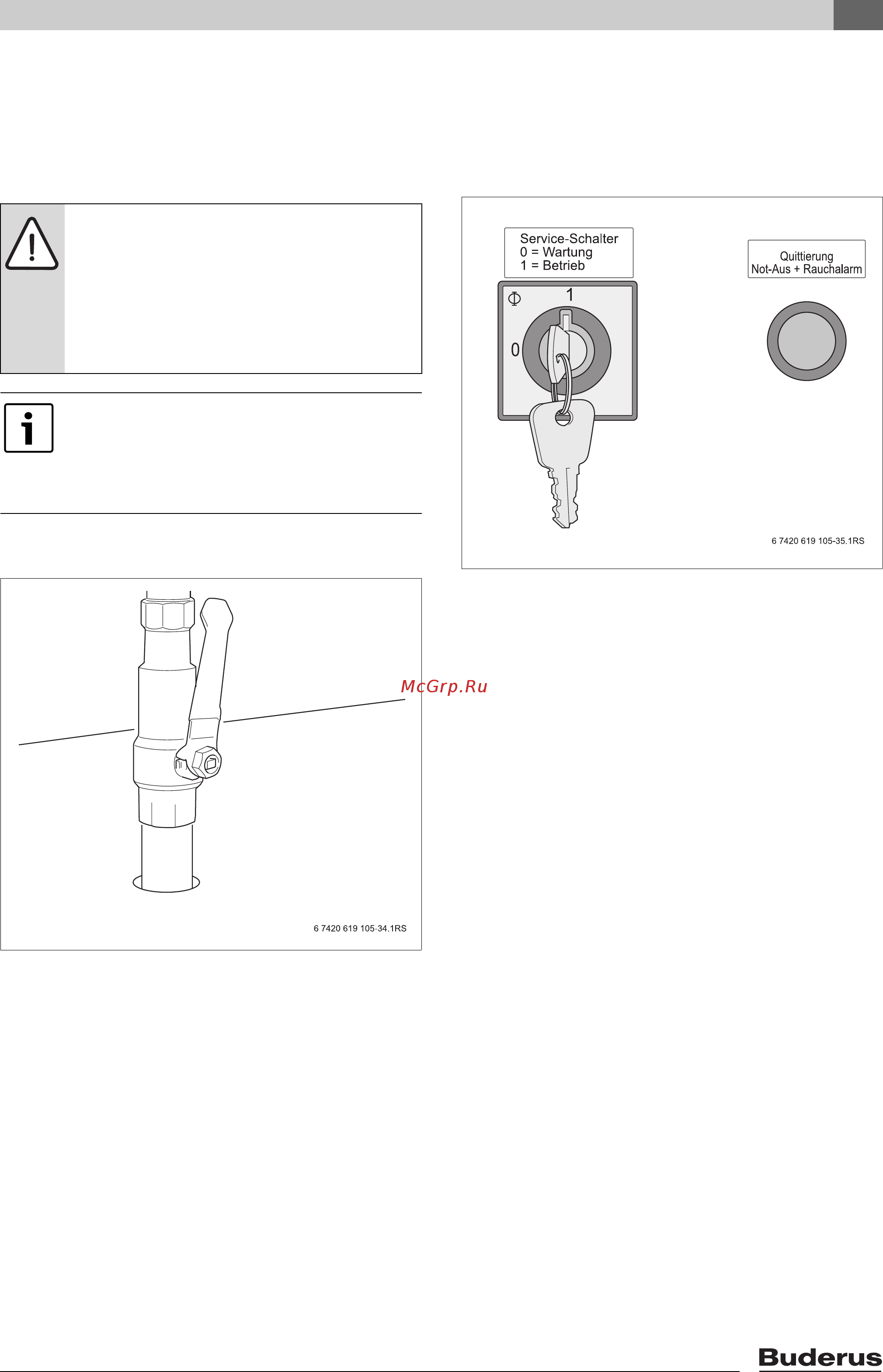

![Buderus Loganova EN 140 [31/60] Запуск установки](/views2/1423024/page31/bg1f.png)
4
Запуск установки
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
31
4 Запуск установки
Далее описывается процесс пуска блок-ТЭС в
ручном режиме до режима работы на сеть после
временной остановки.
B Откройте газовый кран на блок-ТЭС – для этого
поверните ручку в вертикальное положение
Рис. 9 Газовый кран открыт
B Проверьте по манометру подаваемое давление
газа (Æ таблица 7, стр. 23).
B Установите сервисный выключатель на
электрошкафу в положение 1 (рабочее
положение).
Рис. 10 Сервисный выключатель в положении 1
Service-Schalter Сервисный выключатель
Wartung техническое обслуживание
Betrieb работа
Quittierung Квитирование
Not-Aus + Rauchalarm
Аварийное выключение +
сигнал тревоги по дыму
ОСТОРОЖНО: возможно получение
травм из-а неправильного включения!
B Во время пуска установки проверьте,
чтобы рядом не находились люди.
B Пуск установки должен выполнять
только специально обученный
персонал.
Стандартно установка работает в
автоматическом режиме. При переходе
на ручной режим подавляются все
внешние запросы и заданные
мощностные параметры.
