4
Запуск установки
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
32
После включения установки на сенсорном экране
появляется главное меню. Индикация состояния
должна показывать «Готов к старту».
B Нажмите поле «Ручной».
B Нажмите поле «Старт».
Индикация состояния вверху справа
показывает «Холостой ход».

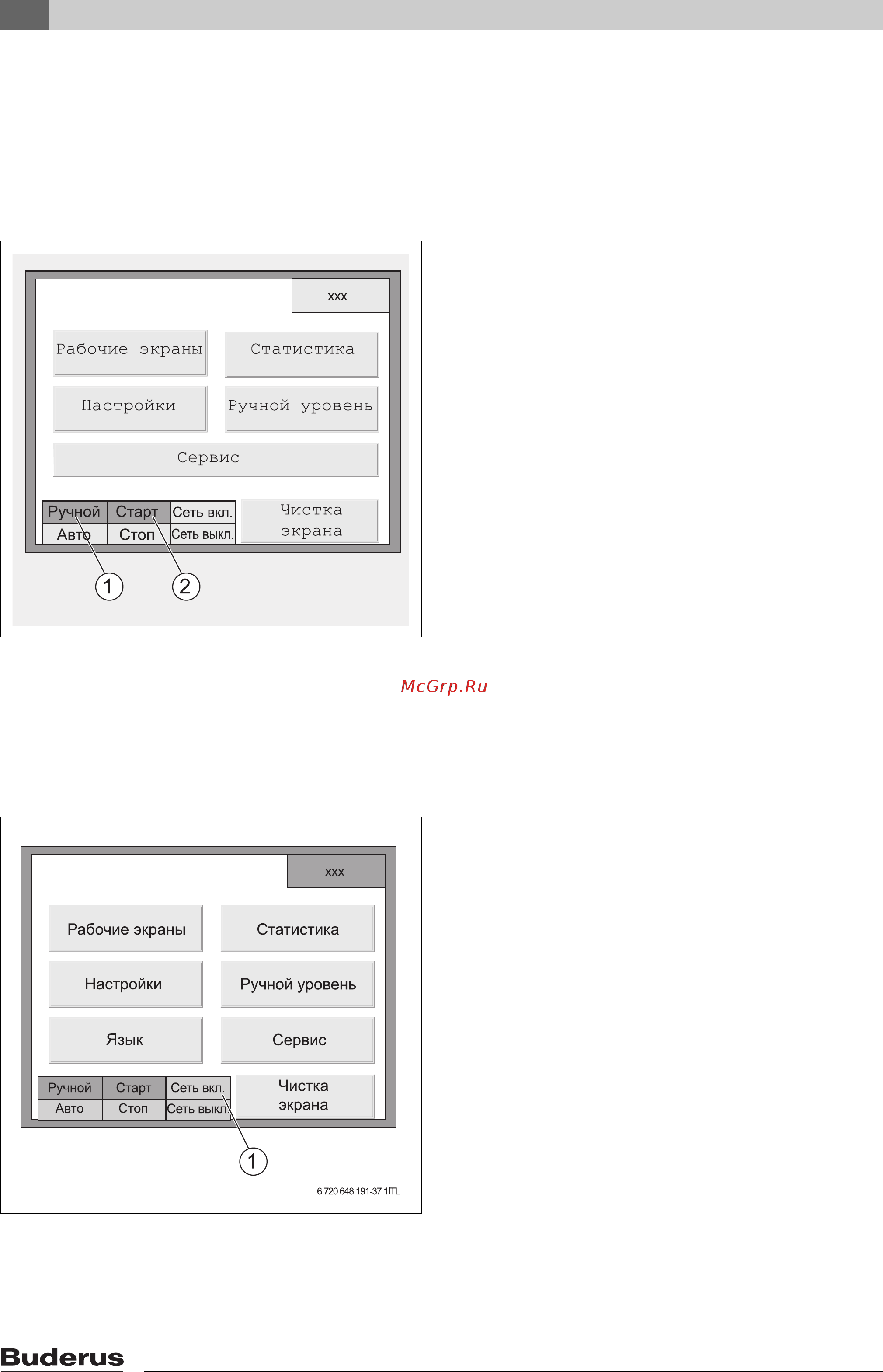

Рис. 11 Включение установки
1 Поле «Ручной».
2 Поле «Старт»
B Нажмите поле «Сеть вкл.».
Установка подключается к электросети.
Индикация состояния вверху справа
показывает «Работа на сеть».
Рис. 12 «Сеть вкл.»
1 Поле «Сеть вкл.»
6 720 618 467-36.1TL
