Buderus Loganova EN 140 [37/60] Панель управления
![Buderus Loganova EN 140 [37/60] Панель управления](/views2/1423024/page37/bg25.png)
6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
37

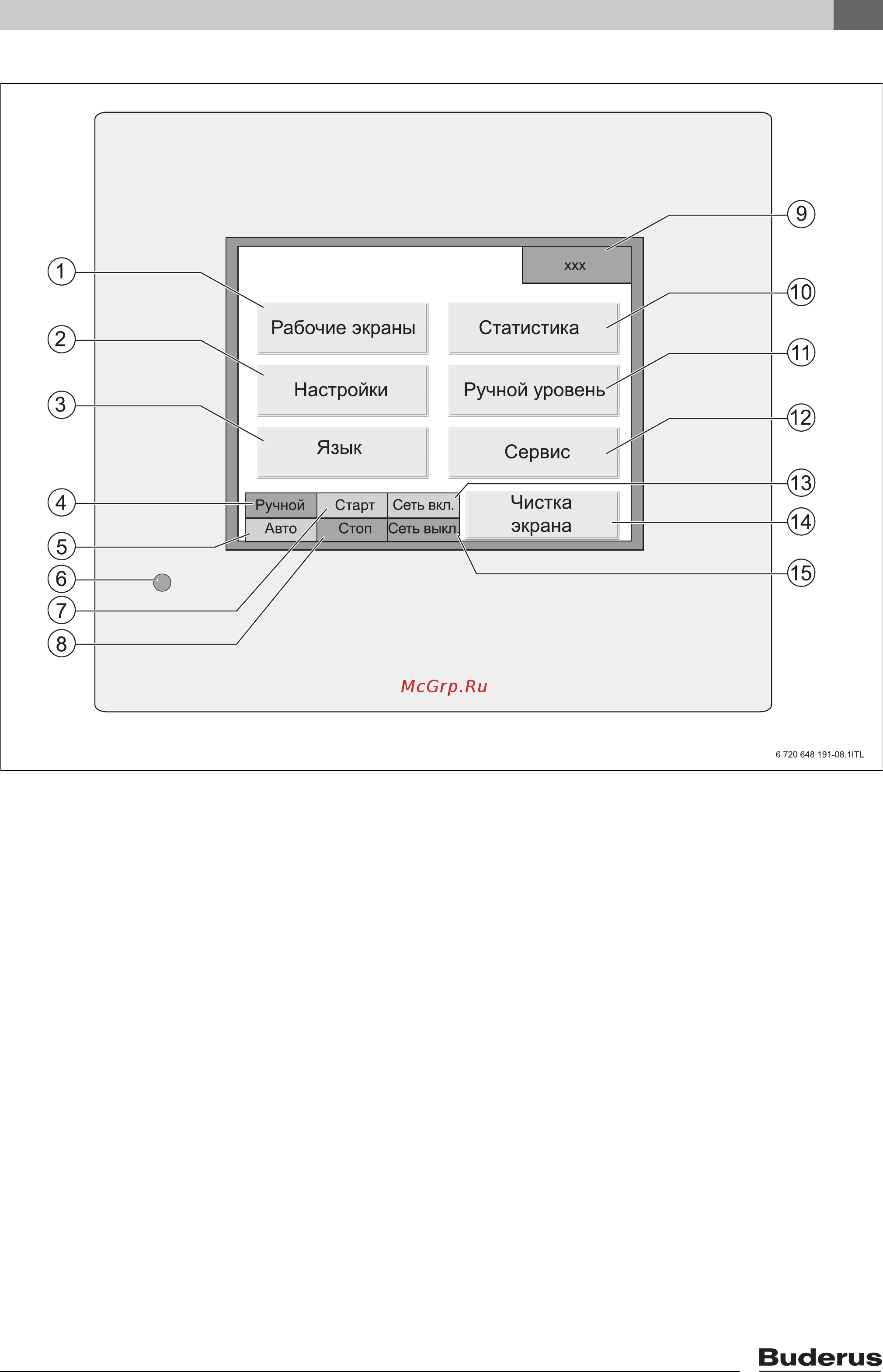

Рис. 20 Главное меню – сенсорного экрана
1 Подменю «Рабочие экраны»
2 Подменю «Настройки»
3 Подменю «Язык»
4 Поле «Ручной» (ручной режим)
5 Поле «Авто» (автоматический режим)
6 LED Cветодиод Power (индикатор включения
прибора)
7 Поле «Старт»
8 Поле «Стоп»
9 Индикация рабочего состояния
10 Подменю «Статистика»
11 Подменю «Ручной уровень»
12 Сервисный уровень
13 Поле «Сеть вкл.»
14 Блокировка кнопок для чистки сенсорного экрана
15 Поле «Сеть выкл.»
