5
Выключение установки
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
34
5.2 Выключение установки при
аварии
5.2.1 Действия в аварийной ситуации
B Никогда не подвергайте свою жизнь опасности.
Собственная безопасность прежде всего.
B Нажмите кнопку аварийного выключения.
Сразу же перекрывается подача газа.
Одновременно размыкается силовое реле
генератора, и блок-ТЭС отсоединяется от сети.

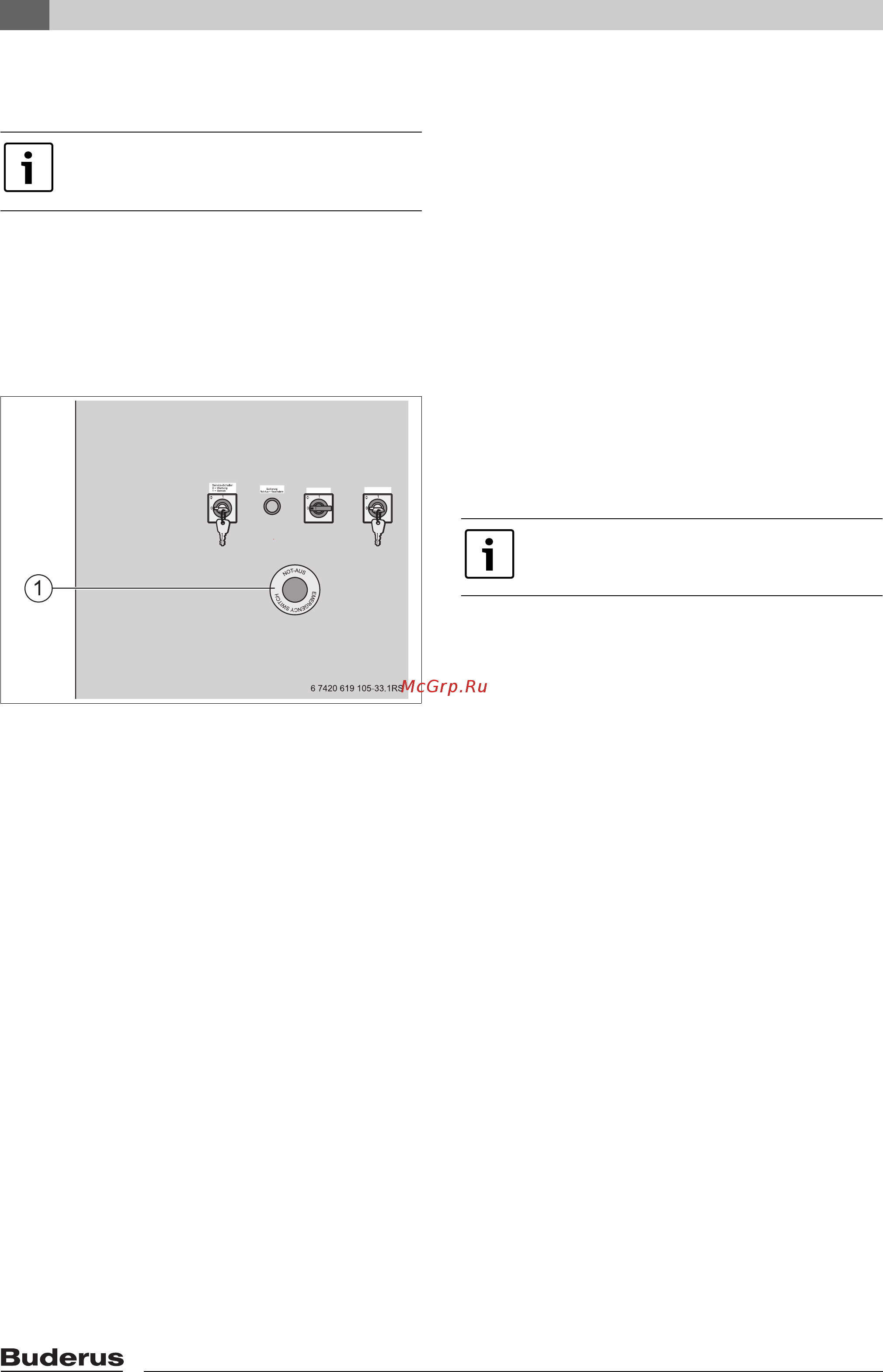

Рис. 16 Кнопка аварийного выключения
1 Кнопка аварийного выключения (NOT-AUS)
5.3 Временное прекращение работы
Если блок-ТЭС не работает более 12 часов, то её
нужно защитить от воздействий окружающей
среды.
B Закройте вентиляционные отверстия.
B Закройте заглушкой выпускной трубопровод
отработанных газов
B Отсоедините шланг слива конденсата.
B Поручите специализированному предприятию
законсервировать блок-ТЭС.
B Разъедините электрическое соединение
силовым разделителем.
B Установите на блок-ТЭС долговременную
предупреждающую табличку.
Обслуживание аккумуляторных батарей
При остановке блок-ТЭС на длительное время
возможен глубокий разряд аккумуляторных
батарей.
Имеются две возможности не допустить глубокий
разряд:
• Не отключать блок-ТЭС от электрической сети.
Зарядное устройство аккумулятора питается от
электросети.
• Отсоединить клеммы аккумулятора.
Только в случае аварии выключайте
установку аварийным выключателем
на электрошкафу.
Глубокий разряд аккумуляторов ведёт
к их непоправимым повреждениям.
