Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
40
Поля «Сеть вкл.» и «Сеть выкл.»
Поля «Сеть вкл.» и «Сеть выкл.» включают и
выключают силовое реле регулятора в ручном
режиме. Активное состояние показано зелёным
фоном поля.
Если нажать поле «Сеть вкл.», когда установка
работает в холостом режиме, то включается
силовое реле генератора.
Поле «Сеть выкл.» в ручном режиме отсоединяет
генератор от сети. Мощность снижается до 0 кВт.
Только после этого силовое реле генератора
отсоединяет блок-ТЭС от сети.
6.5.4 Чистка экрана
При нажатии поля «Чистка экрана» на 60 секунд
блокируются все поля экрана.
В это время можно протереть экран, не опасаясь
того, что будет случайно активировано какое-
нибудь поле, и на блок-ТЭС сработает какая-
нибудь нежелательная функция.
По истечении 60 секунд экран снова вернётся к
главному меню.
6.6 Рабочие экраны
6.6.1 Рабочий экран «Обзор блок-ТЭС с
регулированием ПЛ»
При нажатии поля «Рабочие экраны» на дисплее
появляется рабочий экран «Обзор блок-ТЭС с
регулированием ПЛ». Показанные здесь значения
параметров соответствуют текущему рабочему
состоянию установки.
Значения в розовых полях являются заданными
величинами из подменю «Настройки».
Значения в синих полях являются текущими
«фактическими значениями».
Цвета насосов охлаждающей жидкости и системы
отопления показывают их состояние:
• серый = выключен
• зелёный = работает
• красный = неисправность

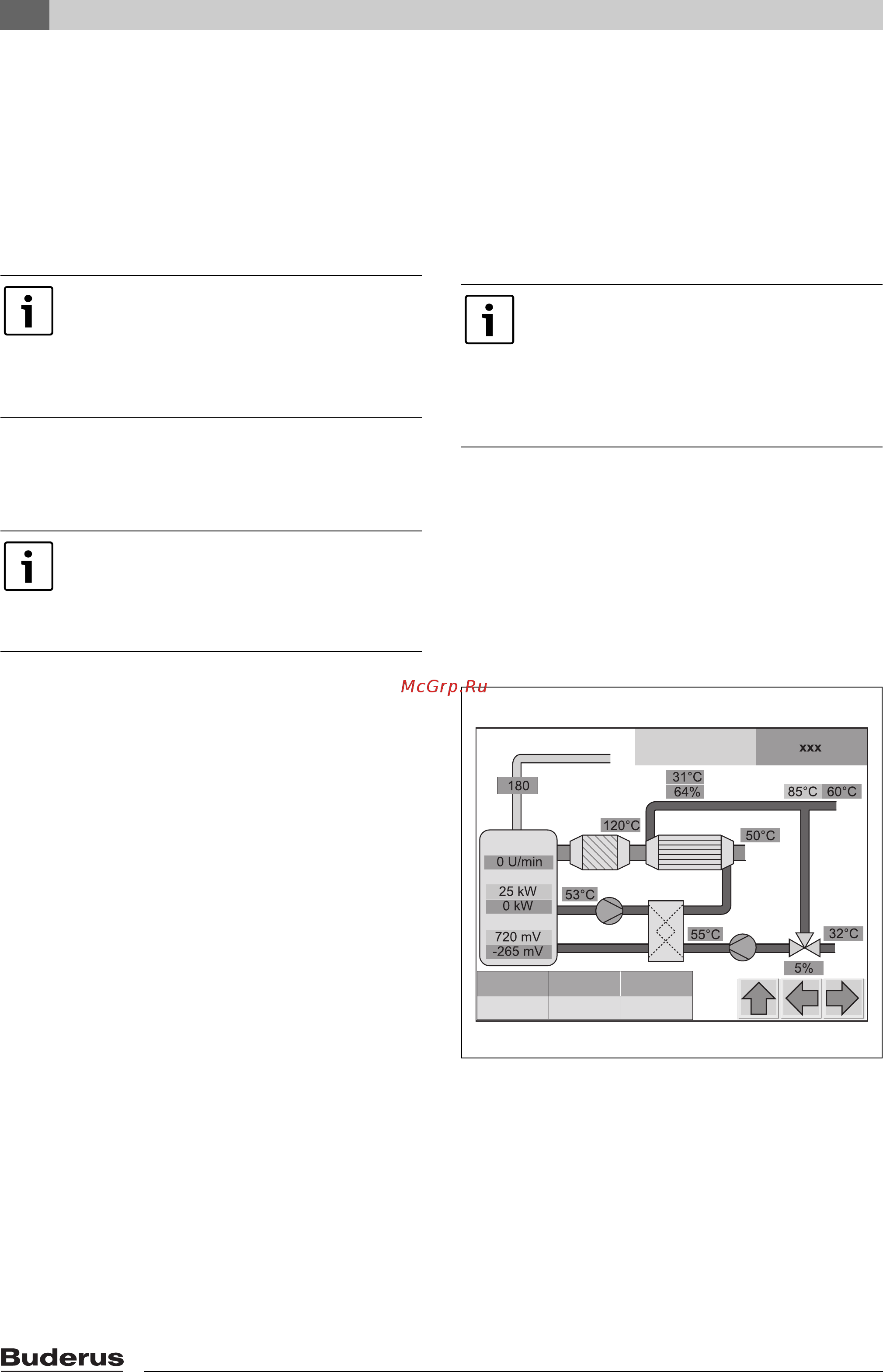

Рис. 22 Рабочий экран «Обзор блок-ТЭС с
регулированием ПЛ»
Кнопки с горизонтальными стрелками внизу
справа предназначены для перехода на другие
рабочие экраны.
Кнопка с вертикальной стрелкой предназначена
для перехода в главное меню.
Силовое реле генератора включается
только после успешного согласования
частоты, положения фаз и напряжения
между сетью и генератором.
Согласование может продолжаться до
1 минуты.
В автоматическом режиме нельзя
включить/выключить силовое реле
генератора с помощью «Сеть вкл.» /
«Сеть выкл.» Для этого нужно сначала
переключиться с «Авто »на «Ручной».
Рабочий экран «Обзор блок-ТЭС с
регулированием ПЛ» показан с
трёхходовым клапаном в обратной
линии отопительного контура. Поэтому
для температуры подающей линии
показаны фактическое и заданное
значение.
