Buderus Loganova EN 140 [43/60] Настройки
![Buderus Loganova EN 140 [43/60] Настройки](/views2/1423024/page43/bg2b.png)
6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
43

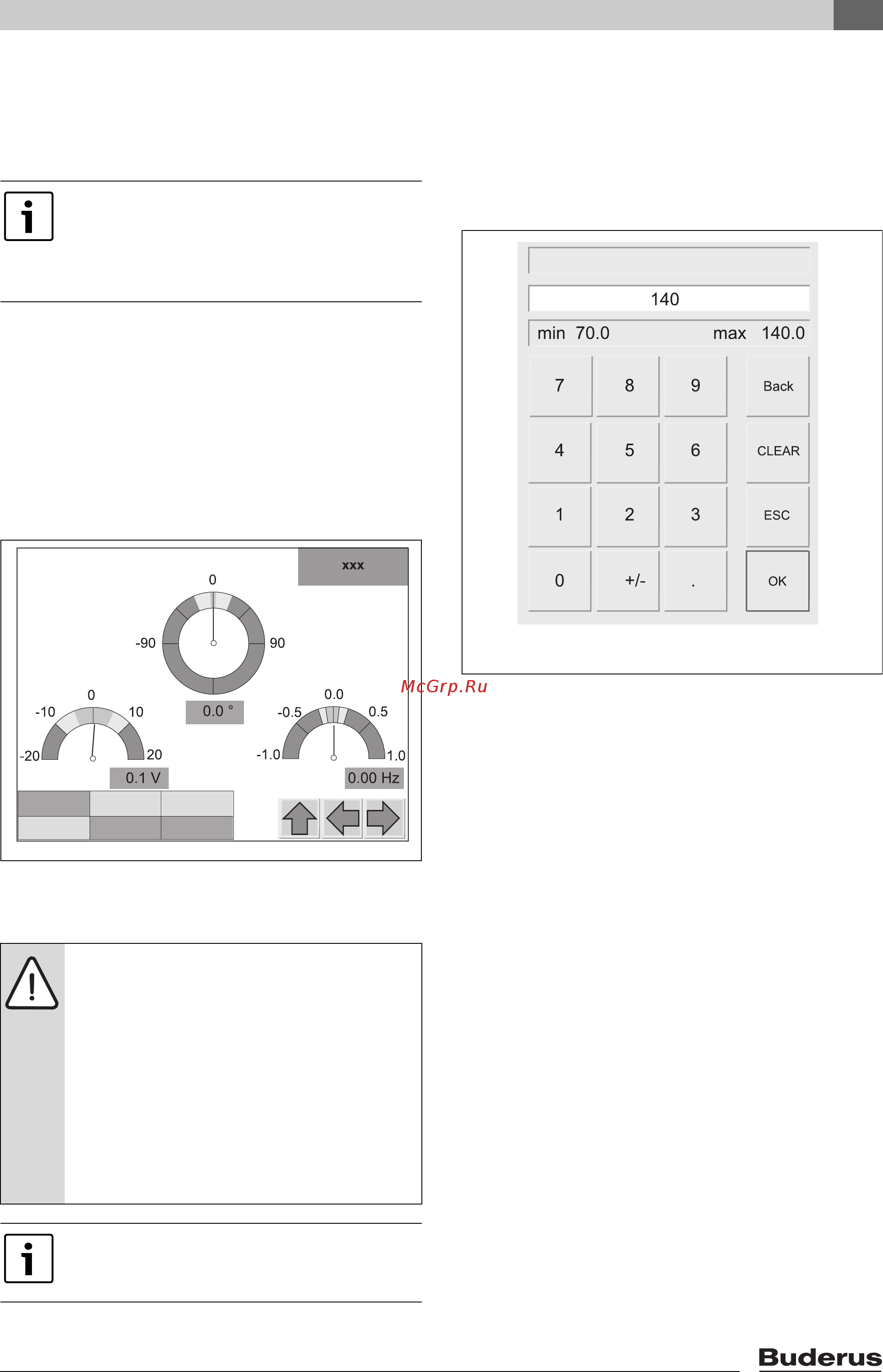

6.6.7 Рабочий экран «Синхронизация NLS»
При нажатии на правую кнопку со стрелкой
происходит переход на рабочий экран
«Синхронизация NLS».
При исчезновении напряжения в сети второе
силовое реле сети отсоединяет блок-ТЭС от сети.
Только после этого включается силовое реле
генератора и электроэнергия подаётся на шину
резервного питания.
Когда сетевое питание восстанавливается, то
после согласования частоты, положения фаз и
напряжения между сетью и генератором без
перебоя включается силовое реле сети.
Рис. 28 Рабочий экран «Синхронизация NLS»
6.7 Настройки
Поля ввода задаваемых значений имеют розовый
цвет. Значения в синих полях являются текущими
«фактическими значениями».
При нажатии на розовое поле появляется шаблон
для ввода и цифровая клавиатура.
Здесь можно вводить цифровые значения.
Рис. 29 Шаблон ввода
В шаблоне ввода показаны минимальное и
максимальное ограничение величины задаваемого
параметра.
Введённое значение нужно подтвердить
нажатием кнопки ОК. Только после этого новое
значение будет передано в систему управления.
Если введённое значение выходит за пределы
максимальной или минимальной границы, то оно не
будет подтверждено при нажатии кнопки ОК. При
этом сообщение об ошибке не появляется.
Нажатием кнопки ESC можно закрыть шаблон
ввода без изменения заданного значения.
Этот рабочий экран появляется только
у блок-ТЭС, рассчитанных на работу в
режиме резервного питания
(автономная работа) и имеет второе
силовое реле сети.
УВЕДОМЛЕНИЕ: возможно
повреждение оборудования из-за
неправильных настроек!
Неправильно заданные параметры
могут привести к повреждению блок-
ТЭС.
B Изменять параметры в системе
управления блок-ТЭС может только
специально обученный персонал и
специалисты авторизованного
обслуживающего предприятия.
В зависимости от исполнения блок-ТЭС
может иметь не все приведённые далее
опции.
6 720 647 266-10.1T
L
NLS синхронизация:
Угол сдвига фаз:
Разн.напряж.:
Разн.частот:
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
6 720 643 00-11.1RS
