Buderus Loganova EN 140 [52/60] Уровень статистики
![Buderus Loganova EN 140 [52/60] Уровень статистики](/views2/1423024/page52/bg34.png)
6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
52

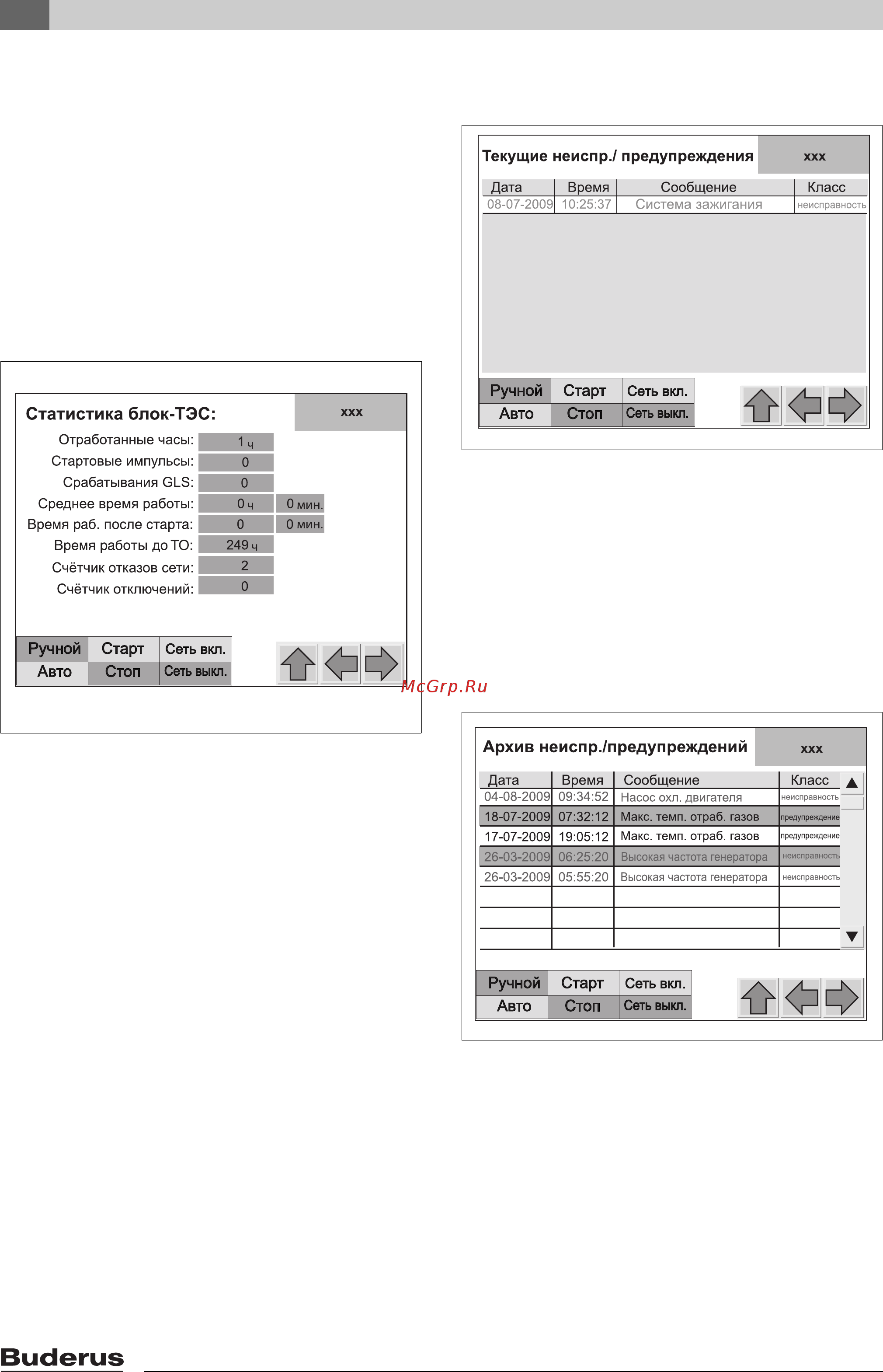

6.8 Уровень статистики
При нажатии поля «Статистика» на дисплее
появляется первый экран «Статистика блок-ТЭС».
Из этого меню можно просматривать текущие
рабочие параметры, архив предупреждений и
неисправностей, рабочий журнал и рабочие
температуры за последний час (диаграмма).
6.8.1 «Статистика блок-ТЭС»
Здесь собраны и показаны все важные
эксплуатационные показатели блок-ТЭС с
момента пуска в эксплуатацию.
Рис. 45 «Статистика блок-ТЭС»
«Срабатывания GLS» относятся к силовому реле
генератора.
Одно срабатывание содержит включение и
выключение реле.
«Счётчик отказов сети» считает все сбои в
электропитании, в т.ч. при срабатывании
аварийного отключения блок-ТЭС BHKW-NOT и
другие выполняемые вручную отключения
электроснабжения.
6.8.2 «Текущие неисправности /
предупреждения»
Рис. 46 Экран статистики «Текущие
неисправности/предупреждения»
Здесь показаны действующие неисправности и
предупреждения с указанием даты и времени их
появления.
6.8.3 «Архив неисправностей/
предупреждений»
Здесь хранятся все произошедшие неисправности
и предупреждения с указанием даты и времени их
появления.
Рис. 47 Экран статистики «Архив неисправностей/
предупреждений»
Неисправности показаны красным шрифтом на
белом фоне
Если неисправность устранена и было нажато поле
квитирования, то она отправляется в архив, где
будет показана красным шрифтом на голубом
фоне.
Предупреждения показаны синим шрифтом. В
остальном в этом архиве с предупреждениями
можно выполнять те же действия, что и с
неисправностями.
6 720 645 148-13.1T
L
6 720 645 148-33.1TL
6 720 645 148-34.1TL
