Loganova EN365 / EN400 – 6 720 803 950 (2012/01)
19
5.3.2 Действующие неисправности / предупреждения
Здесь показаны действующие неисправности и предупреждения
с указанием даты и времени их появления.

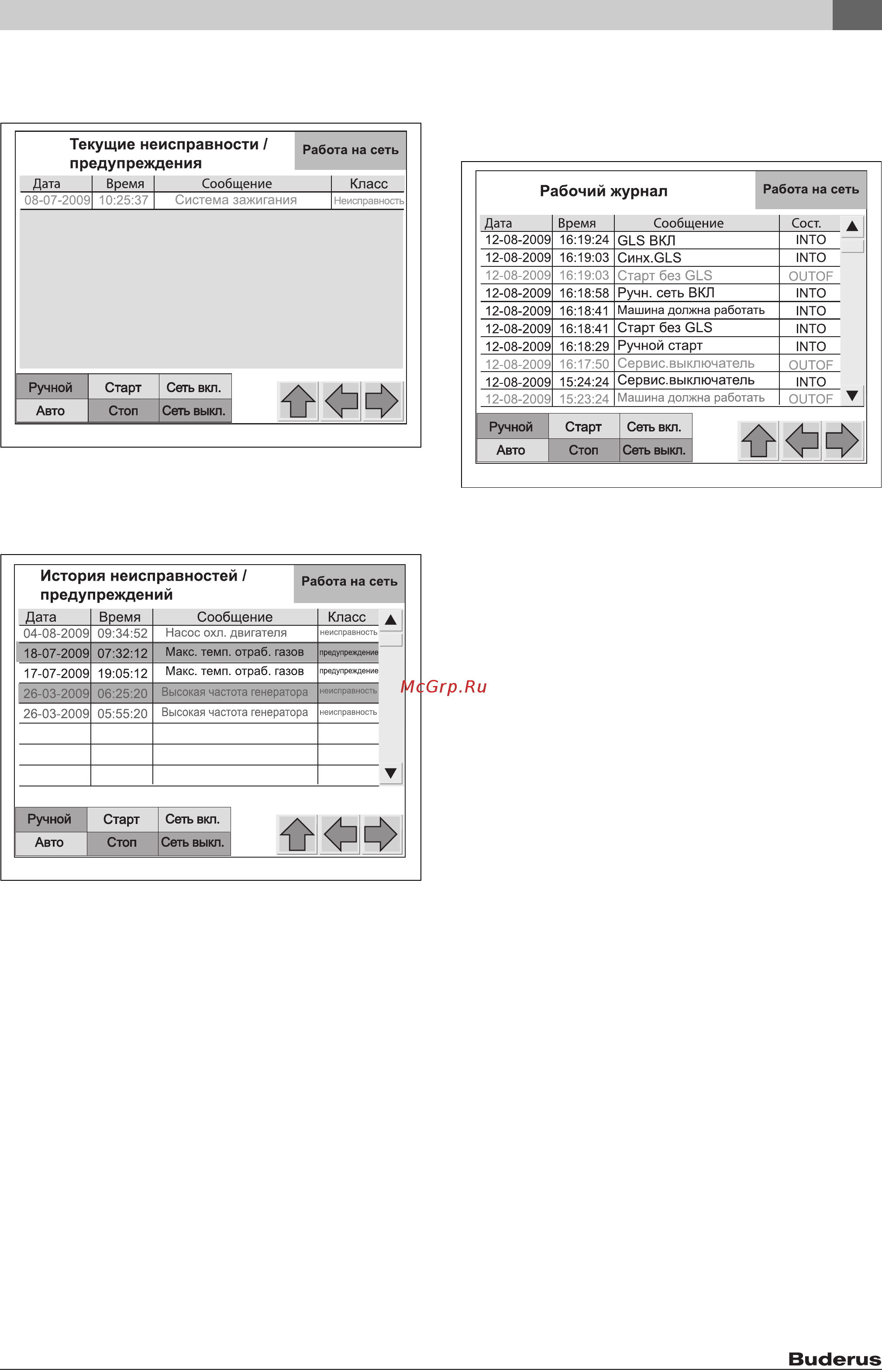

Рис. 21 Статистика "Текущие неисправности / предупреждения"
5.3.3 Архив неисправностей/предупреждений
Здесь хранятся все произошедшие неисправности и
предупреждения с указанием даты и времени их появления.
Рис. 22 Экран статистики "Архив неисправностей/
предупреждений"
Показания на экране:
•
Красный шрифт на белом фоне: действующая неисправность
•
Красный шрифт на голубом фоне: устранённая и
квитированная неисправность
•
Тёмно-синий шрифт на белом фоне: действующее
предупреждение
•
Тёмно-синий шрифт на голубом фоне: квитированное
предупреждение
5.3.4 Рабочий журнал
В рабочем журнале хранятся все команды, которые выдавались
вручную через выключатели или с сенсорного экрана, а также
автоматически поступающие команды и сообщения с указанием
даты и времени.
Рис. 23 Статистика "Рабочий журнал"
Показания на экране:
•
Чёрный шрифт: поступающие сообщения (INTO)
•
Синий шрифт: исходящие сообщения (OUTOF)
Пример на рис. 23:
•
Блок-ЕЭС остановился 12.08.2009 в 15:23.
•
«Сервисный выключатель» - состояние = INTO: сервисный
выключатель был выключен (положение 0).
•
«Сервисный выключатель» - состояние = OUTOF: сервисный
выключатель был включен (положение 1).
•
«Ручной старт» - состояние = INTO: выдана команда с поля
управления «Ручной старт».
6 720 803 950-28.1TL
6 720 803 950-29.1TL
6 720 803 950-30.1TL
