5.4.6 Регулирование температуры подающей линии
Трёхходовой клапан в обратной линии регулирует температуру
подающей линии до заданного значения.
•
Если температура подающей линии опускается ниже
заданного значения, то вода из подающей линии
подмешивается в обратную линию. Температура обратной
линии повышается, газовый двигатель меньше охлаждается, в
результате этого повышается температура воды в подающей
линии.
•
Если температура подающей линии превышает заданное
значение, то вода из подающей линии не подмешивается в
обратную линию.

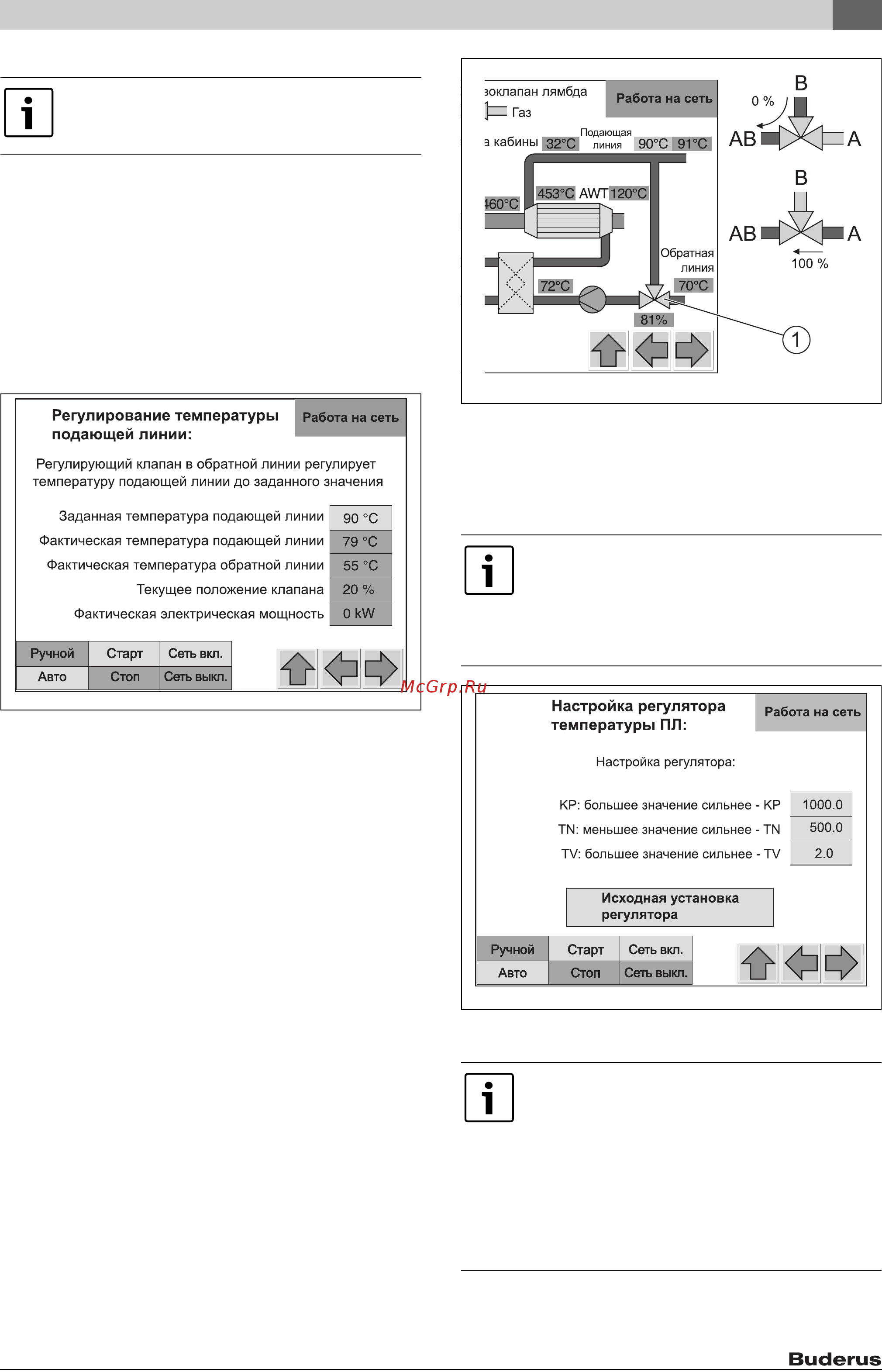

Рис. 31 Экран настройки "Регулирование температуры подающей
линии"
Пояснения по трёхходовому клапану
Положение трёхходового клапана касается пути A-AB и
указывается в процентах (
Æ
рис. 32).
•
Положение клапана = 20 %:
Минимальное разрешённое положение клапана для возврата
воды отопительного контура из подающей линии в обратную.
•
Положение клапана 100 %:
Путь B-AB полностью закрыт. Вода из подающей линии не
подаётся в обратную линию.
Рис. 32 Направления потоков через трёхходовой клапан
[1] Трёхходовой клапан
5.4.7 Настройка регулятора температуры подающей линии
На этом экране выполняется настройка регулятора для
трёхходового клапана между подающей и обратной линией.
Рис. 33 Экран "Настройка регулятора температуры подающей
линии"
Только у блок-ТЭС с опцией регулирование
температуры подающей линии.
6 720 803 950-47.1TL
При нажатии экранной кнопки "Исходная
установка регулятора" параметры принимают
исходные значения, обеспечивающие хорошую
характеристику регулирования. Эти исходные
значения могут отличаться от значений,
установленных при пуске в эксплуатацию.
Управление ПИД-регулируемым контуром
осуществляется быстро и точно. Параметры
регулятора задаются при проведении пуско-
наладочных работ и согласуются с местными
характеристиками системы. Эти настройки
разрешается изменять только обученному
персоналу и специалистам авторизованного
сервисного предприятия. Изменённые параметры
могут оказывать влияние на другие регулируемые
контуры в системе управления.
6 720 803 950-18.1T
L
пер КАТ
пер AWT
6 720 803 950-19.1TL
