16
Оставляем за собой право на изменения!
Техническое описание. Блок-ТЭС Loganova. Модуль E 0824 DN-40 • Издание 11/2001
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Описание установки2
2.11.2 Принципиальная схема электрических
соединений для параллельной работы с
сетью и для работы в качестве резервной
сети.

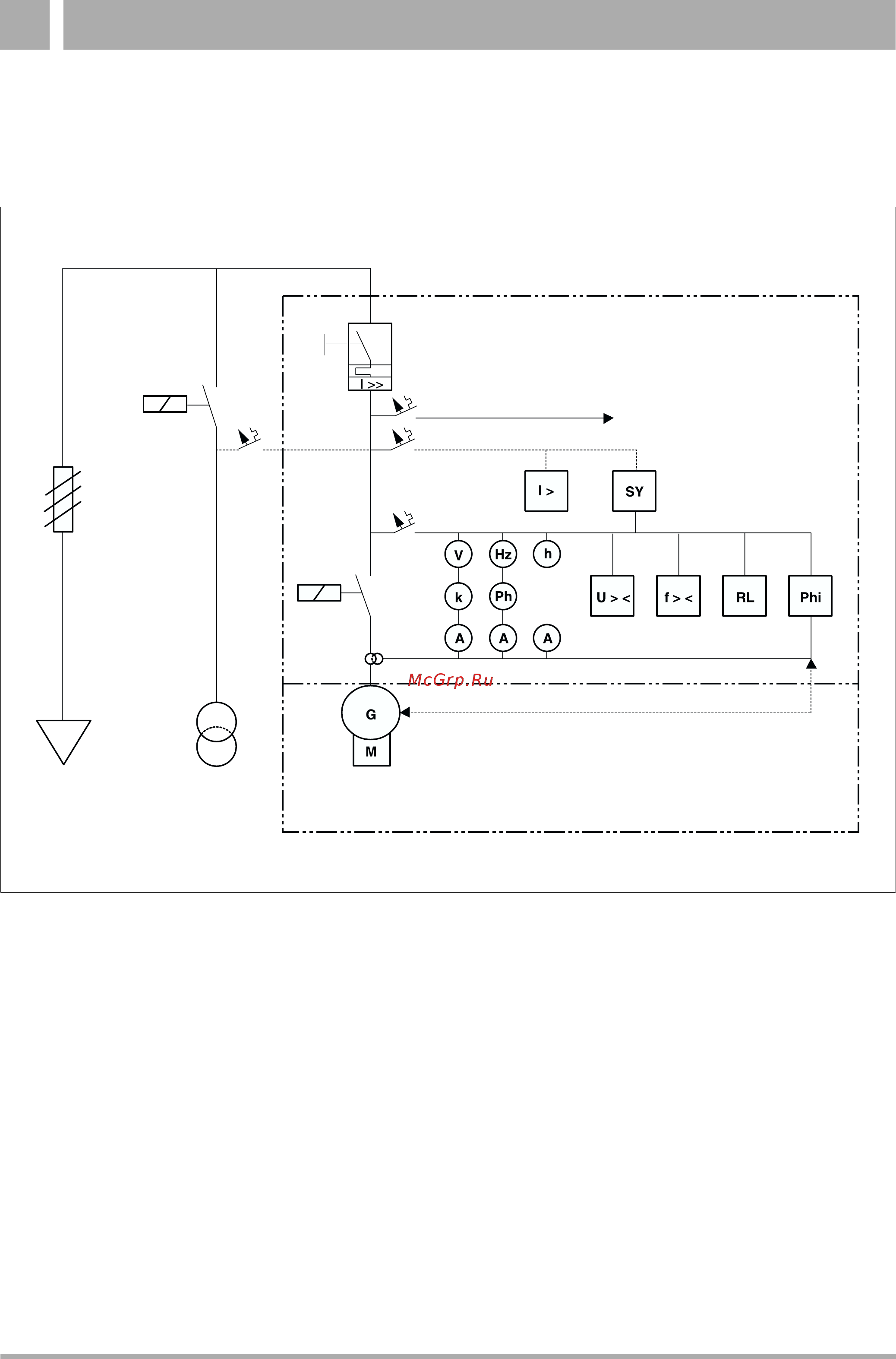

Рис. 3 Принципиальная схема электрических соединений для параллельной работы с сетью и для работы в качестве
резервной сети
Вспомогательные приводы
Синхронный
генератор
Электропитание
от сети
Линия к
потребителям
380 В
Сетевой
Контактор
Шкаф управления Loganova
Блок-ТЭС Loganova
380 В
генератора
контактор
