Общие положения1
1.4 Энергетический баланс
Энергетический баланс схематически представлен как
распределение энергопотоков в блок-ТЭС.
Энергетический баланс наглядно представляет прео-
бразование первичной энергии (природный газ 100%)
в электрическую (ток 33,3%) и полезную тепловую энер-
гию (тепло 58,1%). На схеме также показаны потери,
возникающие при этом процессе (8,6%).
Электрическая полезная энергия возникает в результате
сжигания топлива в газовом двигателе внутреннего сго-
рания и дальнейшего преобразования в синхронном ге-
нераторе механической энергии вращательного движения
в электрическую.
Тепловая энергия образуется также в результате сгорания
топлива в газовом двигателе. Тепло, содержащееся в вых-
лопных газах, коллекторе, блоке двигателя, в моторном
смазочном масле, служит для нагрева воды, например, в
системе отопления.
Общий коэффициент полезного действия модуля блок-
ТЭС складывается из использования электрической и
тепловой энергий (здесь: 91,4%).

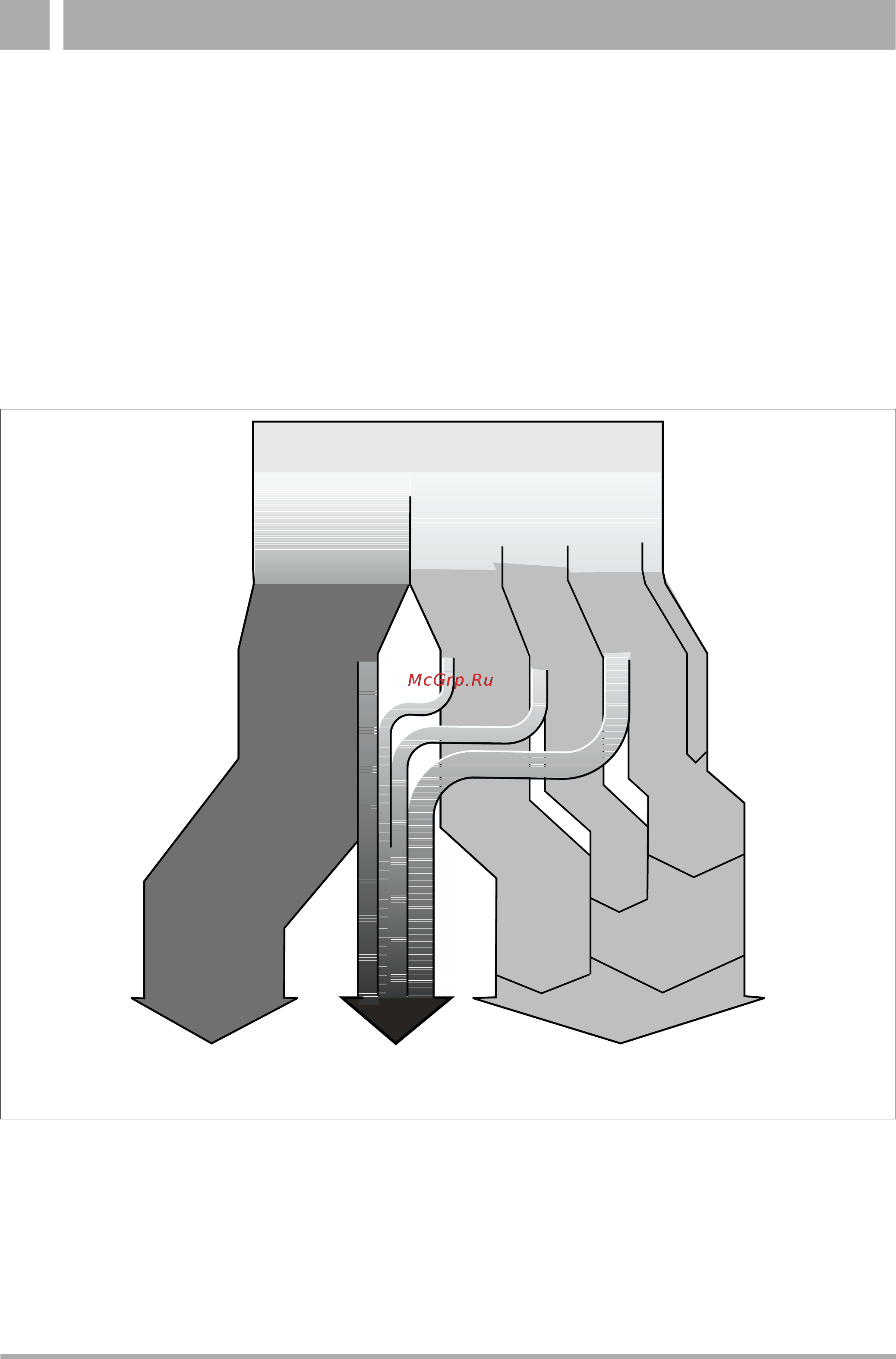

Рис. 1 Энергетический баланс модуля блок-ТЭС
Подвод природного газа 100%
механическая
энергия
35,7 %
тепловая
энергия
64,3 %
33,3 %
полезная
тепловая энергия
8,6 %
потери
58,1 %
полезная
тепловая энергия
Коллектор
.
Тепло
выхлопных
Блок
двигателя
Моторное масло
механические потери
потери с выхлопными газами
потери с излучением
Охлаждающая жидкостьТепло
(теплота сгорания)
газов
выхлопных
газов
двигателя
