- 13 -
ОБЩИЕ СВЕДЕНИЯ
- 13 -
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
Ip Главный выключатель
OP Таймер (опция)
TA Термостат помещения
CI Рециркуляционный насос
TC Двойной термостат с регулир. 0-80°C
TS
Предохранительный тепловой термостат
TF Термостат продуктов сгорания
TP Термостат рециркуляционного насоса
PSB
Кнопка восстановления работоспособности
SBB Сигнальная лампа блокировки
SBS Сигнальная лампа
предохранительной блокировки
SBF Сигнальная лампа блокировки ввиду
продуктов сгорания
EA Запальный электрод
ER Электрод обнаружения
BP Горелка запального факела
AE Электронное воспламенение
VG1 Газовый клапан
MH1 Модулятор большего пламени клапана 1

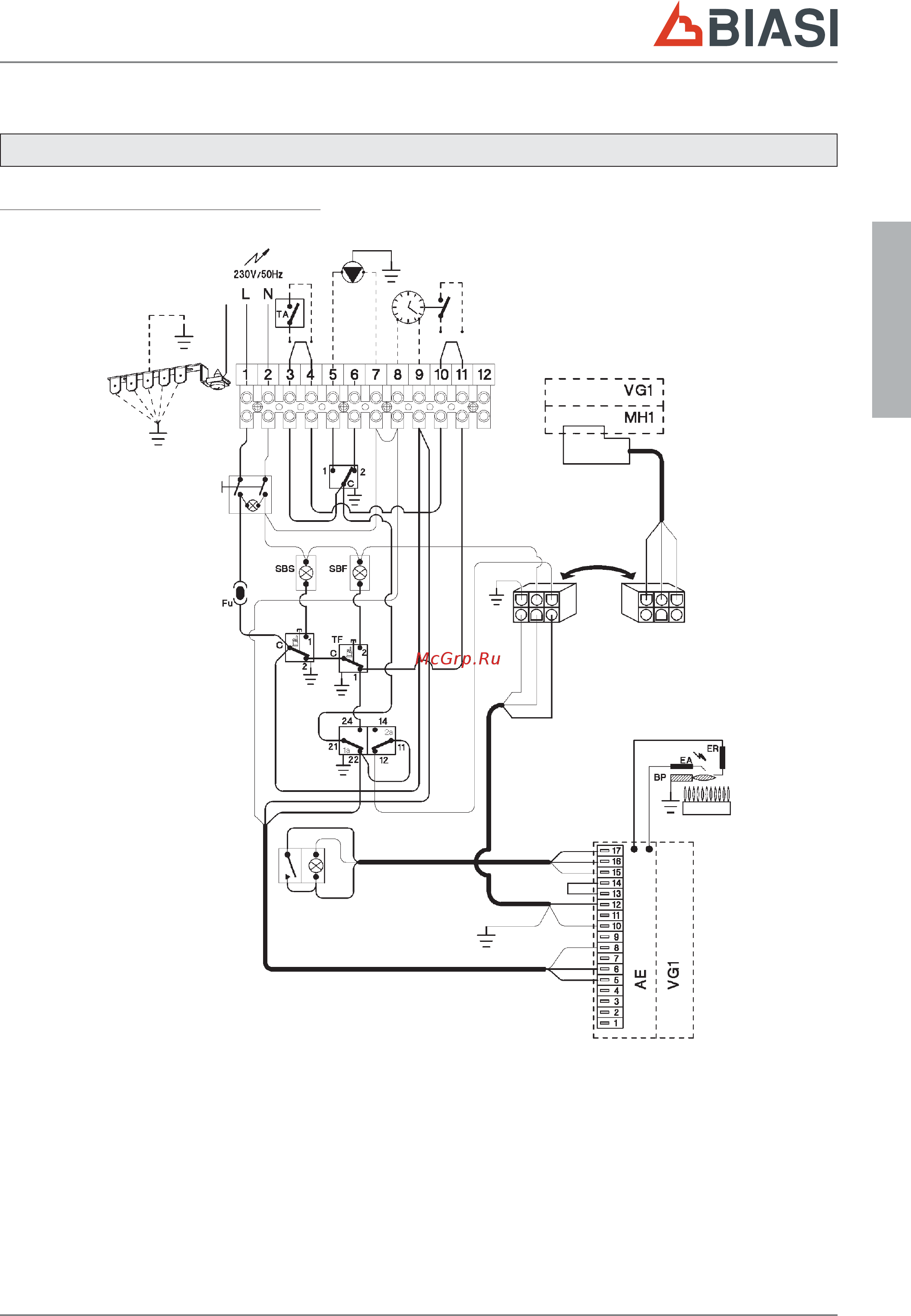

ЭЛЕКТРИЧЕСКАЯ СХЕМА Модели 70 - 85
Marrone
Marrone
Marrone
Nero
Nero
Nero
Grigio
Blu
Grigio
Marrone
Nero
Grigio
Nero Rosa
Nero
Blu Blu Blu
Blu
Marrone Marrone
Marrone
Marrone
Grigio
Marrone
Marrone
Blu
Marrone
Marrone
Marrone
Marrone
Marrone
Marrone
Blu
Blu
Marrone
Marrone
Marrone
Marrone
Blu
Blu
G/V
G/V
Blu
Marrone
РАЗЪЕМ MPM
ТИПА E 162
CI
OP
Ip
TP
TST
TC
SBB
PSB
G/V
Blu
Marrone
Blu
Rosa
Marrone Коричневый
Nero Черный
Blu Синий
Grigio Серый
Rosa Розовый
G/V Желтый / зеленый
