- 23 -

УСТАНОВКА

LN3456

230V~50Hz

789101112

ГИДРАВЛИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

ПРЕДУПРЕЖДЕНИЯ

Следует обязательно:

•

Установить термомагнитный, всеполюсный выключатель (разъединитель линии), соответствующий нормам EN

•

Соблюдать подключение L (фаза) – N (нейтраль)

•

Длина заземляющего проводника должна превышать длину проводников L (фаза) - N (нейтраль) не менее,

чем на 2 см

•

Для выполнения любых работ электрического плана необходимо ссылаться на электрические схемы

•

Выполнить подключения к исправной системе заземления (*).

•

НЕ использовать водопроводные трубы для заземления прибора.

(*) Компания BIASI не отвечает за возможный ущерб, вызванный незаземлением прибора и несоблюдением

указаний, приведенных на электрических схемах.

В приборах Super Kappa необходимо подключить к клеммной колодке в панели управления кабель питания,

термостат помещения (TA) и рециркуляционный насос системы (CI). Такие подключения должен выполнить

установщик или профессионально подготовленный

персонал. Чтобы получить доступ к клеммной колодке пане-

ли управления выполните следующее:

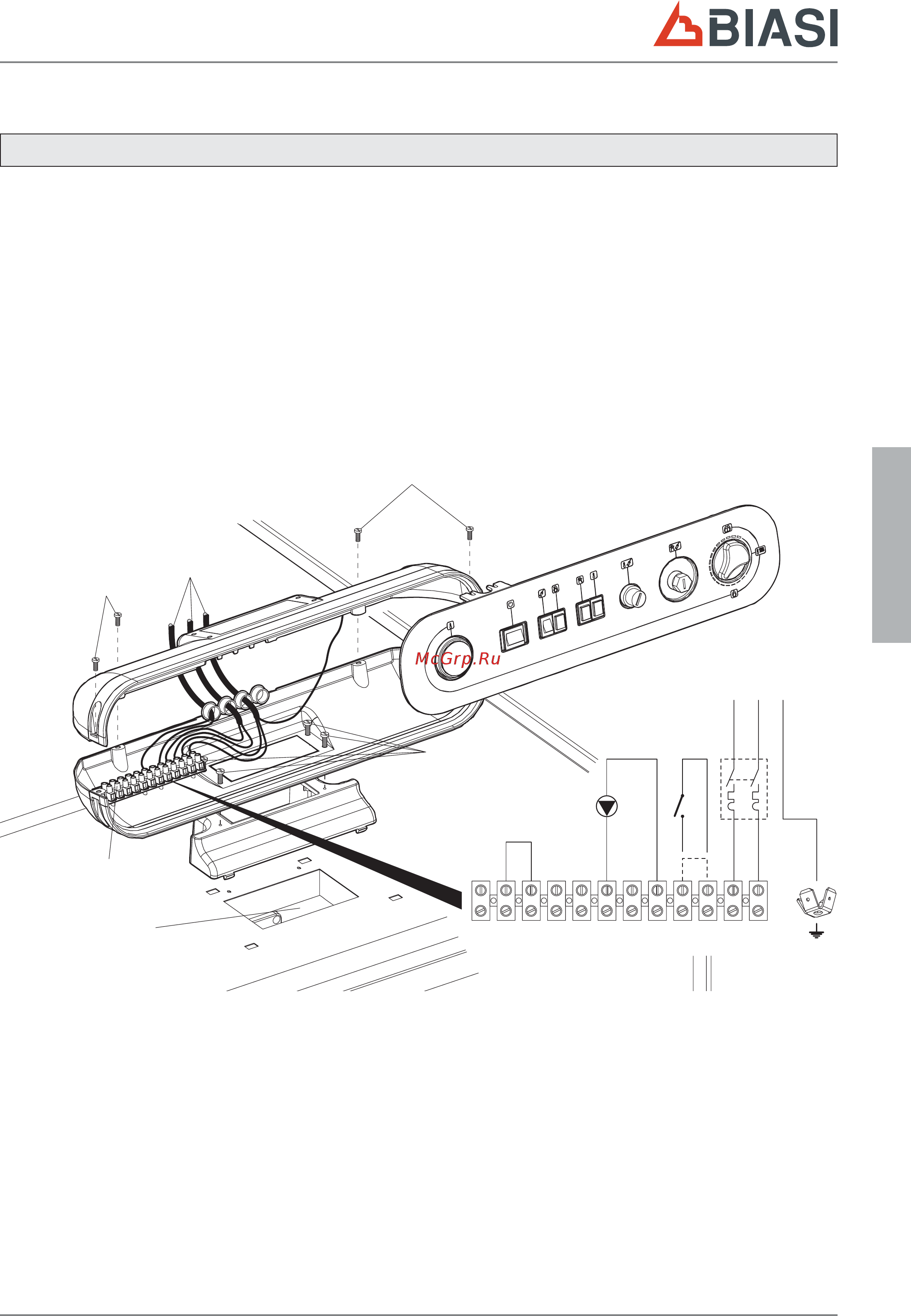

- Отвинтите 4 винта (1), закрывающие панель управления, и снимите ее верхнюю часть.

- Пропустите кабели (2) электрического питания, рециркуляционного насоса системы и термостата помещения

через отверстия, подготовленные в задней части обшивки прибора, затем в проем (13) или в задние отверстия

панели управления.

Используйте необходимые кабельные муфты с защитой от разрыва

- Выполните подключения к клеммной колодке (М) так, как указано на рисунке.

- Прикрепите панель управления к обшивке при помощи четырех винтов (3).

Выполнив подключения, снова установите верхнюю часть панели и закрепите ее 4 винтами (1).
