Biasi Nova Parva M90.24CM/BX [31/48] Монтаж
![Biasi Nova Parva M90.24CM/BX [31/48] Монтаж](/views2/1423119/page31/bg1f.png)

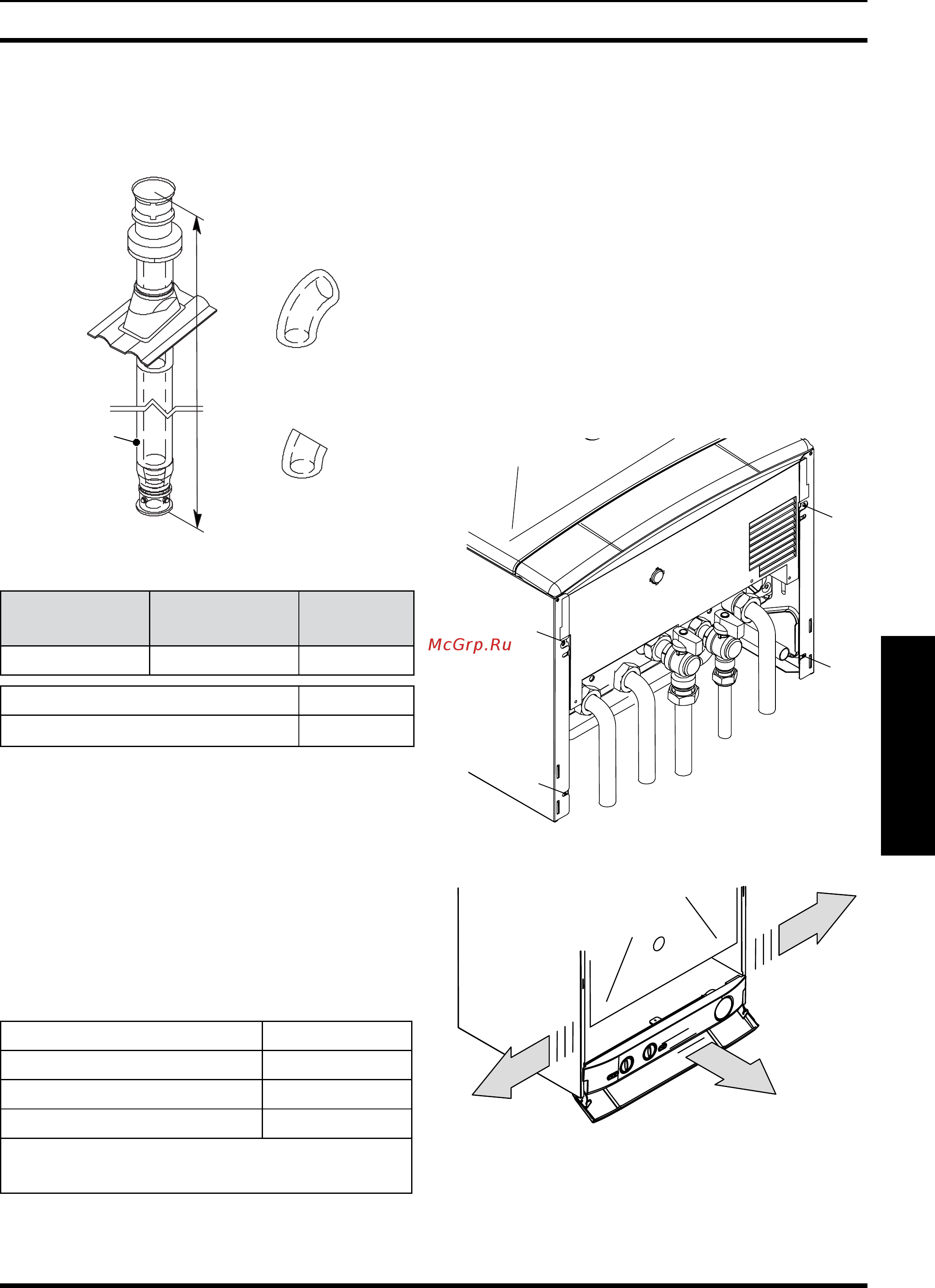

- 31 -
Установка
Монтаж
Дополнительно могут быть использова-
ны колена 45 и 90 гр. для ответвления
дымохода.
рисунке 5.15
C32
Длина
макс
90°
45°
Ø 125
Mодель 24
кВт -28 кВт
Mодель
32 кВт
Длина макс 8,5 м 6 м
45 гр. сокращает длину на 0,5 м
90 гр. сокращает длину на 1 м
Вертикальный дымоход - образование
конденсата
При монтаже 80/125 дымохода, где соот-
ветствующая длина превышает 1 м необ-
ходима установка коллектора и сифона.
Сифон также должен быть подсоединен
к системе канализации.
Размер диаметра 80/125
Макс. длина 8,5
Колено 90 гр. 1*
Колено 45 гр. 0,5*
Соответсвующие потери в метрах для
каждого колена
5.10
Электрические подсоединения
Снимите переднюю панель корпуса (см •
раздел 9.2 настоящего руководства).
Отверните болты • K и ослабьте болты L
(рисунке 5.16)
Сдвиньте нижнюю часть боковой пане-•
ли как указано на рисунке 5.17 и извле-
ките панель управления. После того,
как Вы ее полностью извлекли, панель
можно повернуть на 45 гр.по направле-
нию вниз, чтобы обеспечить свободный
доступ к внутренним частям.
рисунке 5.16
K
L
K
L
рисунке 5.17
Ослабьте винты • M и снимите сервис-
ную панель (рисунке 5.18).
