RCH
EDITION 06 / 2003 - 4 -

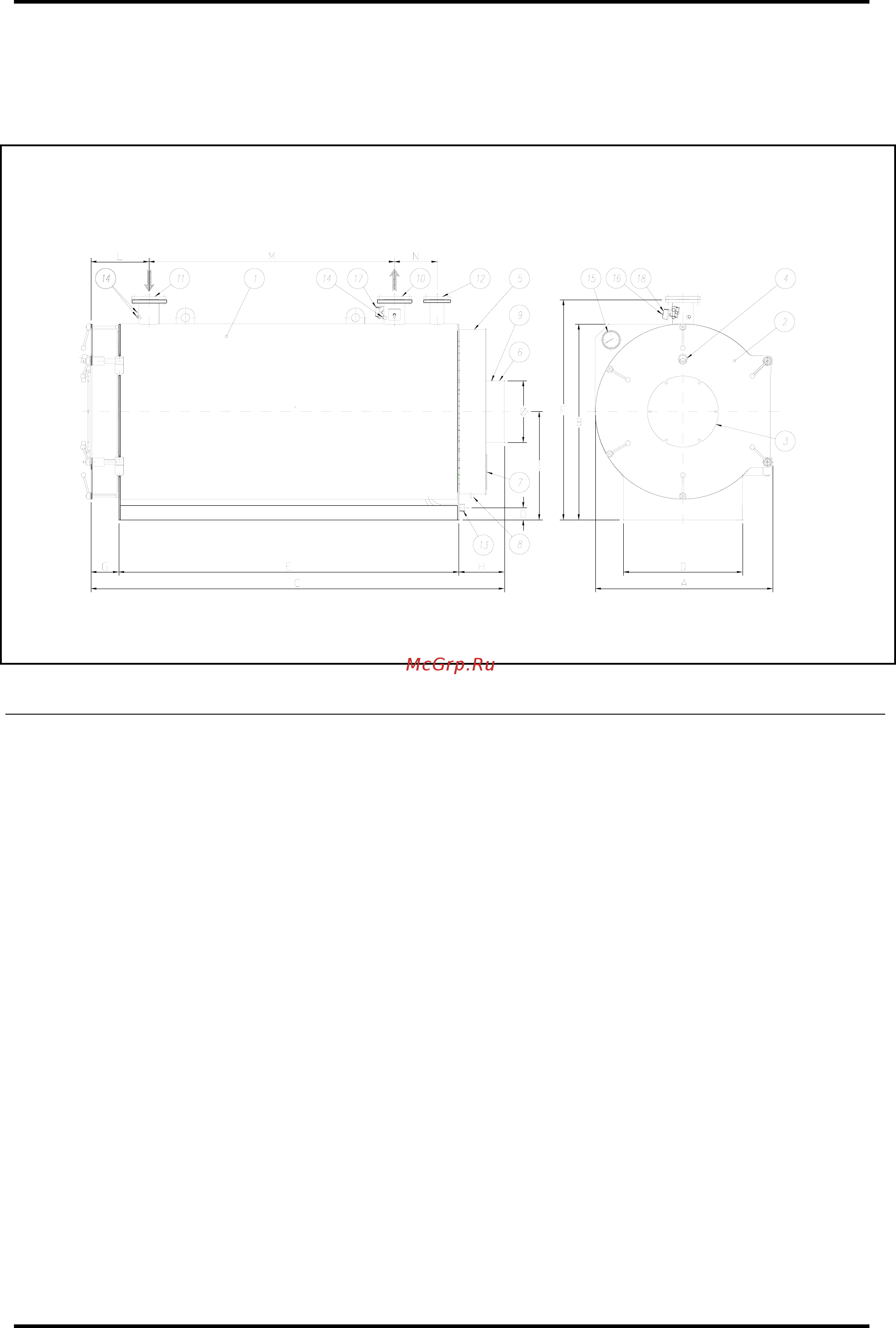

1. CARATTERISTICHE
TECNICHE
DIMENSIONALI
1.1 CALDAIA RCH
1. TECHNICAL AND
DIMENSIONAL
CHARACTERISTICS
1.1 BOILER RCH
1. ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ И
РАЗМЕРЫ
1.1 Котел RCH
1. CARACTERISTICAS
TECNICA Y
DIMENSIONALES
1.1 CALDERA RCH
Рис. 1
COMPOSIZIONE DELLA
FORNITURA
DELIVERY CONTENTS Комплектность поставки COMPOSICION DE LA
PROVEEDURIA
1. Corpo caldaia
2. Porta anteriore a cerniera
3. Piastra per applicazione
bruciatore
4. Spia controllo fiamma
5. Camera fumo posteriore
6. Attacco camino
7. Portina di ispezione e
pulizia
8. Drenaggio condensa
9. Attacco per controllo
temperatura fumi
10. Attacco mandata
riscaldamento
11. Attacco ritorno
riscaldamento
12. Attacco espansione
13. Attacco scarico
14. Pozzetti per strumenti
15. Termometro
16. Termostato di
regolazione
17. Termostato 2
a
fiamma
18. Termostato di sicurezza
a riarmo manuale
1. Boiler body
2. Front door
3. Burner installation plate
4. Light glass
5. Rear smoke chamber
6. Flue connection
7. Inspection and cleaning
door
8. Condensate drain fitting
9. Hole for smoke
temperature measuring
10. Ch flow connection
11. Ch return connection
12. Expansion tank
connection
13. Drain connection
14. Instrument pocket
15. Thermometer
16. Control thermostat
17. Control thermostat 2
nd
flame
18. Manually reset safety
thermostat
1. Тело котла
2. Передняя дверь
3. Пластина установки
горелки
4. Смотровое стекло
5. Задняя дымовая камера
6. Подключение дымохода
7. Дверь очистки и осмотра
8. Фитинг слива конденсата
9. Отверстие для
измерения температуры
дымовых газов
10. Подключение подачи
11. Подключение обратки
12. Подключение
предохранитеьных
устройств
13. Подключение дренажа
14. Закладная деталь для
датчиков
15. Термометр
16. Термастат контроля
17. Термастат контроля 2-го
пламени
18. Термостат безопасности
с ручным перезапуском
1. Cuerpo caldera
2. Puerta delantera
3. Chapa porta quemador
4. Mirilla control llama
5. Cámara humos posterior
6. Ataque chimenea
7. Puerta de inspección y
limpieza
8. Ataque descarga
condensa
9. Unión para control
temperatura humos
10. Unión de ida agua a
instalación
11. Unión retorno agua de
instalación
12. Unión para expansión
13. Ataque de descarga
14. Ataque instrumentos
15. Termometro
16. Termostato de regulación
temperatura caldera
primera etapa
17. Termostato de regulación
temperatura caldera
segunda etapa
18. Termostato de seguridad
a rearme manual
