Biasi B40 76R [4/8] Подготовка к монтажу корпуса котла

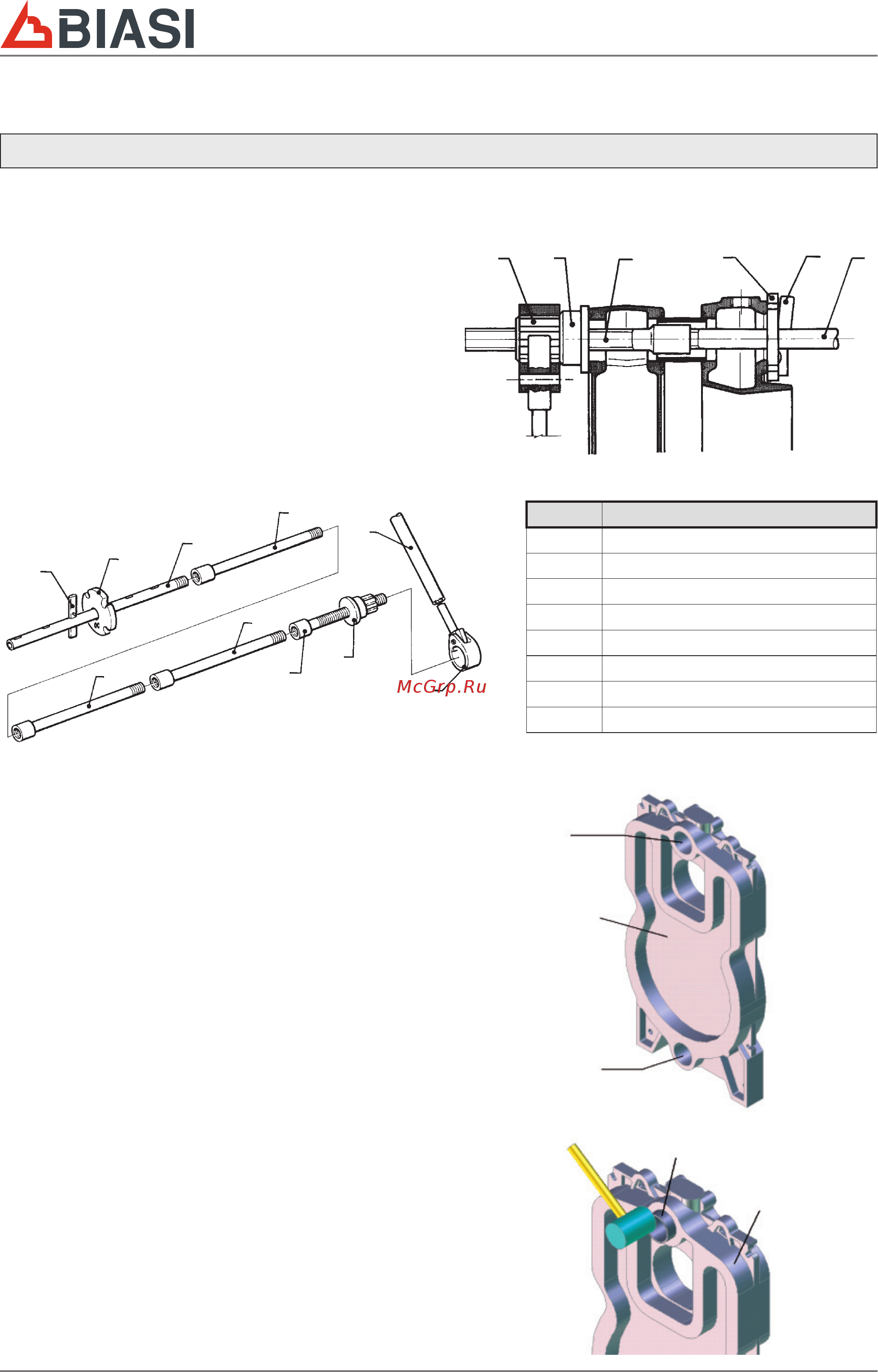

![Biasi B40 76R [4/8] Подготовка к монтажу корпуса котла](/views2/1423133/page4/bg4.png)
- 4 -
(Ссылка на рис. 2)
1 Для выполнения монтажа корпуса котла необходимо
иметь при себе два затягивающих инструмента,
плоский рычаг и деревянную или пластмассовую
киянку.
2 Подготовьте элементы, тщательно очистив гнезда
двойных конусов шкуркой, проверяя, что гнезда не
повреждены.
3 Установите в поставляемое устройство
нанесения патрон с герметиком для обеспечения
герметичности.
ПОДГОТОВКА К МОНТАЖУ КОРПУСА КОТЛА
ПОЗ. ОПИСАНИЕ
1 Шпонка
2 Фланец
3 Задняя тяга
4 Удлинители
5 Передняя концевая тяга
6 Фланец-держатель подшипников
7 Ключ с ручкой
8 Удлинитель ручки
(Ссылка на рис. 1 и на рис. 3 - 11)
1 Поставьте задний элемент котла в вертикальное
положение, очистите и проверьте гнезда двойных
конусов и соединительную поверхность (рис. 3).
2 Смажьте двойные конусы и их гнезда льняным
маслом или другой
подходящей смазкой.
3 Установите двойные конусы (4) в верхнее и нижнее
гнездо и закрепите их, постукивая по ним киянкой
(рис. 4). На моделях 142 R - 157 R - 172 R, начиная
с заднего элемента, первые четыре двойных конуса
должны быть длиной 104 мм (4.1) с выступом,
обращенным вперед.
4 Подготовьте устанавливаемый промежуточный
элемент, очищая и смазывая гнезда двойных
конусов и проверяя соединительные
поверхности.
b
ПРЕДУПРЕЖДЕНИЯ
•
Добавляйте только один элемент за раз.
132567
1
2
3
4
4
4
5
6
8
7
1
ВЕРХНЕЕ
ГНЕЗДО
НИЖНЕЕ
ГНЕЗДО
1
4
Рис. 2 - Типовой состав затягивающего инструмента и монтаж
Рис. 4
Рис. 3
