10 Повторите описанные до сих пор операции до

завершения сборки корпуса котла.

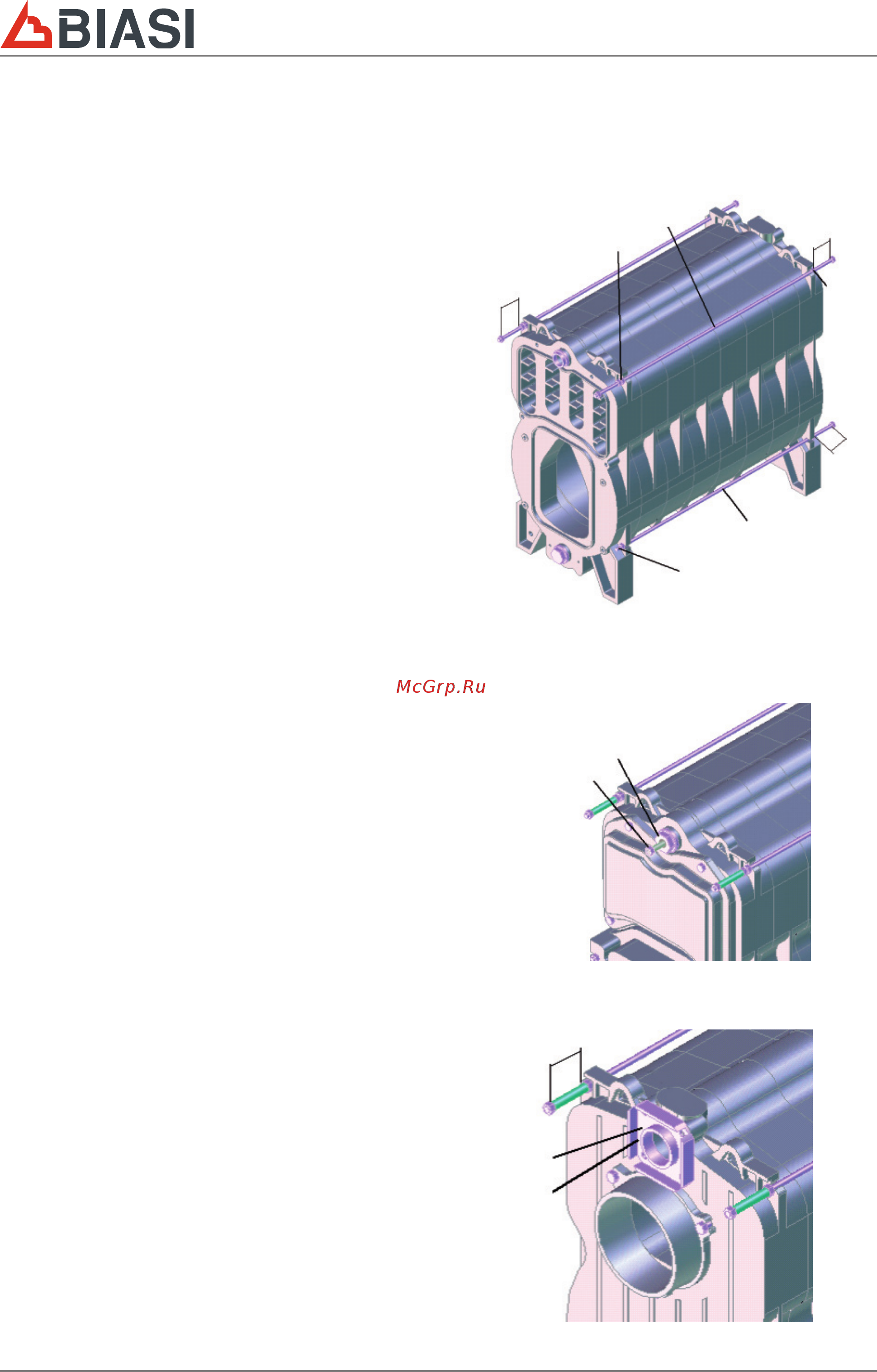

11 Установите тяги (5-6) в соответствующие гнезда,

согласно указаниям рисунка (Рис. 9).

ПРЕДУПРЕЖДЕНИЯ

А Короткие тяги (5) необходимо установить в нижние

гнезда, короткой резьбовой частью, направленной к

передней стороне котла (со стороны дверец).

В Для установки тяг (5-6) рекомендуется затягивать

до заданного размера шайбу (8) передней стороны,

установить шайбу (7), после чего установить тягу в

гнездо.

12 Установите на тяги (5-6) шайбы (7) и гайки (8) задней

стороны и заблокируйте корпус

котла, проверяя и

поддерживая выступание тяг.

13 Проверить, посветив фонариком в топку,

герметичность поверхностей элементов; если свет

виден снаружи, тщательно заделайте снаружи при

помощи поставляемого герметика.

14 Установите колодец (10) для датчиков контрольных

приборов, обеспечивая его герметичность при

помощи тефлоновой ленты или смазанной пакли

(рис. 10).

15 Установите на задний элемент прокладки (19) и

фланцы

подачи и возврата (20) (рис.11).

КОРОТКАЯ СТОРОНА

7-8

125

105

Рис. 10

Рис. 11

Рис. 9
